本發明涉及汽車，具體地說是機油品質在線監測方法。

背景技術：

1、汽車是一種交通工具，它由內燃機驅動，用于載人或運輸貨物，其中汽車中的機油，對于保持發動機正常運行至關重要，汽車在長時間的使用中機油的品質會因為濃度、磨損和其他情況而發生變化，需要一種機油品質監測器進行實時的在線監測。?

2、現有的對機油品質監測是人工通過顏色、氣味和觸感的方式進行檢測，少部分的檢測儀是通過介電常數酸堿度和黏稠度等進行檢測，以上的機油檢測均需要專業的人員進行檢測，無法進行實時的檢測。

3、存在部分的機油品質傳感器通過將傳感頭安裝在機油箱內內部利用機油為介質形成電容，根據電容的電容率變化而對機油品質進行檢測，但傳感頭安裝在機油箱內，機油箱內的機油不是均勻的狀態，容易造成數據的誤差，且機油傳感器處于復雜的電磁環境中，周圍可能存在各種干擾源，容易造成數據的誤差。

4、因此，本領域技術人員提供了機油品質在線監測方法，以解決上述背景技術中提出的問題。

技術實現思路

1、針對現有技術的不足，本發明提供了機油品質在線監測方法，解決了：傳感頭安裝在機油箱內，機油箱內的機油不是均勻的狀態，容易造成數據的誤差，且機油傳感器處于復雜的電磁環境中，周圍可能存在各種干擾源，容易造成數據的誤差；

2、為實現以上目的，本發明通過以下技術方案實現：

3、本發明解決其技術問題所采用的技術方案是：機油品質在線監測方法，包括儲油殼一，所述儲油殼一的一端表面安裝有伺服電機，所述儲油殼一的內部安裝有渦輪葉，所述儲油殼一的出油口安裝有單向閥一，所述單向閥一的出油口安裝有儲液殼二，所述儲液殼二內部的一端表面安裝有電極片一，所述儲液殼二內部的另一端表面安裝有電極片二；

4、還包括電容測量芯片，所述電容測量芯片與電極片一和電極片二之間為電氣連接，所述電容測量芯片的電極上電氣連接有微控制器，所述微控制器的電極上電氣連接有顯示模塊。

5、優選的，所述儲油殼一的進油口焊接安裝有單向閥三，所述單向閥三的進油口固定安裝有螺紋頭一，所述螺紋頭一的外側表面膠粘有橡膠墊一，所述儲液殼二的出油口固定安裝有單向閥二，所述單向閥二的出油口套設有軟管，所述軟管的出油端固定安裝有密封轉動軸，所述密封轉動軸的出油端固定安裝有螺紋頭二，所述螺紋頭二的外側表面膠粘有橡膠墊二。

6、優選的，所述渦輪葉在儲油殼一的內部轉動連接，所述伺服電機的工作端設置在儲油殼一的內部與渦輪葉固定連接。

7、優選的，所述單向閥一的進油口固定安裝在儲油殼一的出油口上，所述儲油殼一的出油口固定安裝在單向閥二的進油口上。

8、優選的，所述電極片一和電極片二為不銹鋼薄板材質，所述電極片一和電極片二的長、寬、厚度分別是5cm、3cm、2mm。

9、優選的，所述電容測量芯片的型號為ad7746，所微控制器的型號為stm32f103，所述微控制器與伺服電機電氣連接。

10、優選的，包括以下步驟：

11、步驟一：機油采集，通過伺服電機帶動渦輪葉進行轉動，將發動機內的機油輸送到所述儲液殼二內；

12、步驟二：電容形成，通過步驟一，所述儲液殼二內的所述電極片一和電極片二之間充滿機油，從而形成電容；

13、步驟三：轉化傳遞，所述電容測量芯片將步驟二對形成電容的變化轉化為信號電路，進行傳遞；

14、步驟四：數據處理，所述微控制器接收步驟三中轉化的信號電路，對信號電路進行數據處理；

15、步驟五：數據顯示，所述顯示模塊將步驟四中處理后的信號進行數字顯示。

16、優選的,在步驟一到步驟中，在完成一次機油品質檢測后，所述儲液殼二內部上一次檢測的機油重新進入到機油箱內。

17、優選的,在步驟二和步驟三中所述電極片一和電極片二與電容測量芯片的連接為差分輸入模式。

18、本發明的有益效果：

19、1、本發明所述的機油品質在線監測方法，通過渦輪葉可以加快機油的循環，且伺服電機帶動渦輪葉在對機油進行循環流動的同時可以對機油進行攪拌，使得機油中的雜質和機油黏稠度不均勻的部分進行混合均勻，使得在檢測數據更加準確；

20、2、本發明所述的機油品質在線監測方法，通過電極片一和電極片二在儲液殼二中為固定設置，利用儲液殼二的封閉性和電極片一和電極片二之間的固定，增加電容測量芯片對電容檢測的準確性。

21、3、本發明所述的機油品質在線監測方法，通過電極片一和電極片二與電容測量芯片為差分輸入模式的連接，此連接模式具有較強的抗干擾能力，機油傳感器處于復雜的電磁環境中，周圍可能存在各種干擾源，差分模式可以有效抑制共模干擾，因為共模干擾對兩個輸入引腳的影響基本相同，在求差值的過程中可以被抵消。

技術特征：

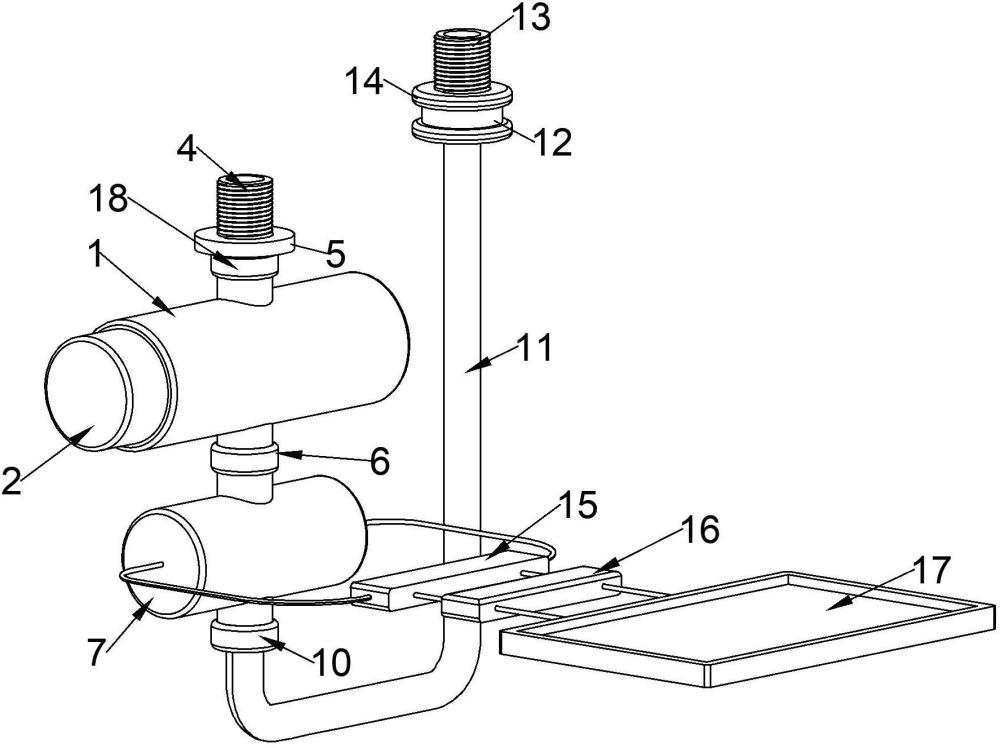

1.機油品質在線監測方法，其特征在于：包括儲油殼一（1），所述儲油殼一（1）的一端表面安裝有伺服電機（2），所述儲油殼一（1）的內部安裝有渦輪葉（3），所述儲油殼一（1）的出油口安裝有單向閥一（6），所述單向閥一（6）的出油口安裝有儲液殼二（7），所述儲液殼二（7）內部的一端表面安裝有電極片一（8），所述儲液殼二（7）內部的另一端表面安裝有電極片二（9）；

2.根據權利要求1所述的機油品質在線監測方法，其特征在于：所述儲油殼一（1）的進油口焊接安裝有單向閥三（18），所述單向閥三（18）的進油口固定安裝有螺紋頭一（4），所述螺紋頭一（4）的外側表面膠粘有橡膠墊一（5），所述儲液殼二（7）的出油口固定安裝有單向閥二（10），所述單向閥二（10）的出油口套設有軟管（11），所述軟管（11）的出油端固定安裝有密封轉動軸（12），所述密封轉動軸（12）的出油端固定安裝有螺紋頭二（13），所述螺紋頭二（13）的外側表面膠粘有橡膠墊二（14）。

3.根據權利要求1所述的機油品質在線監測方法，其特征在于：所述渦輪葉（3）在儲油殼一（1）的內部轉動連接，所述伺服電機（2）的工作端設置在儲油殼一（1）的內部與渦輪葉（3）固定連接。

4.根據權利要求1所述的機油品質在線監測方法，其特征在于：所述單向閥一（6）的進油口固定安裝在儲油殼一（1）的出油口上，所述儲油殼一（1）的出油口固定安裝在單向閥二（10）的進油口上。

5.根據權利要求1所述的機油品質在線監測方法，其特征在于：所述電極片一（8）和電極片二（9）為不銹鋼薄板材質，所述電極片一（8）和電極片二（9）的長、寬、厚度分別是5cm、3cm、2mm。

6.根據權利要求1所述的機油品質在線監測方法，其特征在于：所述電容測量芯片（15）的型號為ad7746，所述微控制器（16）的型號為stm32f103，所述微控制器（16）與伺服電機（2）電氣連接。

7.根據權利要求1-6所述的機油品質在線監測方法，其特征在于，包括以下步驟：

8.根據權利要求7所述的機油品質在線監測方法，其特征在于，在步驟一到步驟中，在完成一次機油品質檢測后，所述儲液殼二（7）內部上一次檢測的機油會重新進入到機油箱內。

9.根據權利要求7所述的機油品質在線監測方法，其特征在于，在步驟二和步驟三中所述電極片一（8）和電極片二（9）與電容測量芯片（15）的連接為差分輸入模式。

技術總結
本發明涉及汽車技術領域，具體地說是機油品質在線監測方法，包括儲油殼一，所述儲油殼一的一端表面安裝有伺服電機，所述儲油殼一的內部安裝有渦輪葉，所述儲油殼一的出油口安裝有單向閥一，所述單向閥一的出油口安裝有儲液殼二，所述儲液殼二內部的一端表面安裝有電極片一，所述儲液殼二內部的另一端表面安裝有電極片二；還包括電容測量芯片，所述電容測量芯片的電極上電氣連接有微控制器。通過渦輪葉可以加快機油的循環，且伺服電機帶動渦輪葉在對機油進行循環流動的同時可以對機油進行攪拌，使得機油中的雜質和機油中黏稠度不均勻的部分進行混合均勻，使得在檢測時數據更加準確。

技術研發人員：王建閣,葛海龍,沈義濤
受保護的技術使用者：河北億利科技股份有限公司
技術研發日：
技術公布日：2025/4/24
