本發明涉及測繪儀，更具體地說，它涉及一種測繪儀的保護裝置以及使用方法。

背景技術：

1、測繪儀器，簡單講就是為測繪作業設計制造的數據采集、處理、輸出等儀器和裝置，在工程建設中規劃設計、施工及經營管理階段進行測量工作所需用的各種定向、測距、測角、測高、測圖以及攝影測量等方面的儀器。

2、測繪儀中常包含金屬部件，這些部件在溫度變化時會發生熱脹冷縮現象，導致儀器的尺寸發生變化，這種變化會直接影響測繪儀的精度，特別是在進行高精度測量時更為明顯，溫度變化還可能影響測繪儀內部機械結構的穩定性和精度，如齒輪、軸承等部件的間隙和摩擦力會隨溫度變化而變化，進而影響儀器的測量性能，因而需要設置一種結構減少溫度的變化對測繪儀的影響。

3、因此需要提出一種新的方案來解決這個問題。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種測繪儀的保護裝置以及使用方法。

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種測繪儀的保護裝置以及使用方法，包括測繪儀器以及支撐座，所述測繪儀器可拆卸連接在支撐座上，所述測繪儀器與支撐座的連接處通過抱箍可拆卸連接有保護組件，所述保護組件包括包裹部、遮擋部以及連通包裹部和遮擋部的若干氣泵，所述包裹部與遮擋部交替使用，所述包裹部與遮擋部均設置為可形變氣囊，所述包裹部與遮擋部內填充有惰性氣體。

3、本發明進一步設置為：所述抱箍遠離開口的一側固定連接有支撐板，所述支撐板的一端固定連接有對稱設置的兩個收納盒，所述收納盒設置在靠近抱箍的一側，所述包裹部包括兩個截面呈c字形的保護氣囊，所述保護氣囊的一側固定連接在收納盒上，兩個所述保護氣囊相互獨立，所述惰性氣體填充在保護氣囊內。

4、本發明進一步設置為：所述收納盒的一側側壁設置為開口，所述收納盒內滑動連接有滑軌，所述保護氣囊的一端底角固定連接在滑軌上。

5、本發明進一步設置為：所述支撐板的頂面固定連接有存儲盒，所述遮擋部包括柱體氣囊以及遮陽氣囊，所述遮陽氣囊固定連接在柱體氣囊的一端，且所述遮陽氣囊與柱體氣囊連通，所述柱體氣囊的另一端固定連接在存儲盒的內底面上，所述遮陽氣囊展開后的投影面積大于測繪儀器的投影面積，所述柱體氣囊的內壁上固定連接有伸縮桿，所述伸縮桿的最小長度小于存儲盒的高度、最大長度等于柱體氣囊的高度。

6、本發明進一步設置為：所述支撐板的側壁上固定連接有兩個固定架，若干所述氣泵分別固定連接在固定架上，所述氣泵的進氣管與出氣管分別與保護氣囊和柱體氣囊連通。

7、本發明進一步設置為：所述包裹部與遮擋部設置為雙網雙面夾網pvc布料，所述惰性氣體設置為氬氣。

8、本發明進一步設置為：所述支撐板上固定連接有伺服往復雙軸電機，所述伺服往復雙軸電機的兩個轉子轉動方向相反，所述伺服往復雙軸電機的一端轉子伸入存儲盒內，伸入存儲盒內的所述轉子上固定連接有拉扯繩一，所述拉扯繩一的另一端自柱體氣囊穿入與遮陽氣囊遠離柱體氣囊的一側固定連接，所述伺服往復雙軸電機的另一端轉子固定連接有拉扯繩二，所述拉扯繩二的另一端穿過收納盒與保護氣囊固定連接在保護氣囊的另一側。

9、本發明進一步設置為：所述伺服往復雙軸電機與氣泵通過同一組控制系統控制，所述伺服往復雙軸電機與氣泵同時啟停。

10、一種測繪儀的保護裝置的使用方法，所述測繪儀器使用時，柱體氣囊擴張支撐遮陽氣囊遮擋測繪儀器，此時所述惰性氣體填充在柱體氣囊與遮陽氣囊中，保護氣囊收納在收納盒內，所述測繪儀器需要存儲時，控制系統驅動氣泵以及伺服往復雙軸電機打開，伺服往復雙軸電機的轉子通過拉扯繩一拉扯遮陽氣囊收納在存儲盒內并且逐漸釋放拉扯繩二，惰性氣體填充在保護氣囊內并推動保護氣囊膨脹包裹在測繪儀器的周圍。

11、綜上所述，本發明具有以下有益效果：

12、通過可拆卸連接的保護組件，包括包裹部和遮擋部，利用惰性氣體填充的可形變氣囊有效隔絕溫度變化對測繪儀器精度的影響，并提供撞擊保護，裝置利用抱箍、滑軌、磁鐵片、魔術貼條等設計確保氣囊的穩定展開與收納，通過伺服往復雙軸電機和氣泵的自動化控制，實現保護氣囊與遮擋氣囊的快速切換與收納，提高使用效率，此保護裝置不僅適應室外高溫、低溫及陽光直射環境，也適用于井內等室內環境，確保測繪儀器在各種條件下的正常使用與精度保持，有效提升了測繪工作的效率和準確性。

技術特征：

1.一種測繪儀的保護裝置，包括測繪儀器(1)以及支撐座(2)，所述測繪儀器(1)可拆卸連接在支撐座(2)上，其特征在于：所述測繪儀器(1)與支撐座(2)的連接處通過抱箍(4)可拆卸連接有保護組件，所述保護組件包括包裹部、遮擋部以及連通包裹部和遮擋部的若干氣泵(3)，所述包裹部與遮擋部交替使用，所述包裹部與遮擋部均設置為可形變氣囊，所述包裹部與遮擋部內填充有惰性氣體。

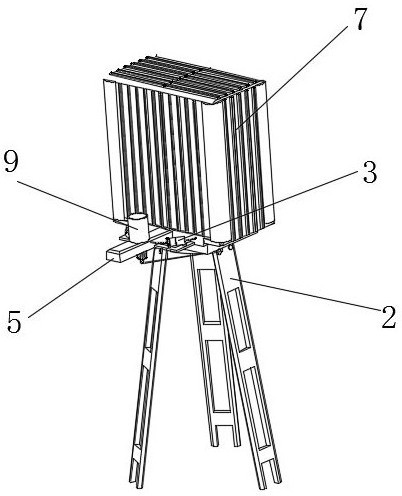

2.根據權利要求1所述的一種測繪儀的保護裝置，其特征在于：所述抱箍(4)遠離開口的一側固定連接有支撐板(5)，所述支撐板(5)的一端固定連接有對稱設置的兩個收納盒(6)，所述收納盒(6)設置在靠近抱箍(4)的一側，所述包裹部包括兩個截面呈c字形的保護氣囊(7)，所述保護氣囊(7)的一側固定連接在收納盒(6)上，兩個所述保護氣囊(7)相互獨立，所述惰性氣體填充在保護氣囊(7)內。

3.根據權利要求2所述的一種測繪儀的保護裝置，其特征在于：所述收納盒(6)的一側側壁設置為開口，所述收納盒(6)內滑動連接有滑軌(8)，所述保護氣囊(7)的一端底角固定連接在滑軌(8)上。

4.根據權利要求3所述的一種測繪儀的保護裝置，其特征在于：所述支撐板(5)的頂面固定連接有存儲盒(9)，所述遮擋部包括柱體氣囊(10)以及遮陽氣囊(11)，所述遮陽氣囊(11)固定連接在柱體氣囊(10)的一端，且所述遮陽氣囊(11)與柱體氣囊(10)連通，所述柱體氣囊(10)的另一端固定連接在存儲盒(9)的內底面上，所述遮陽氣囊(11)展開后的投影面積大于測繪儀器(1)的投影面積，所述柱體氣囊(10)的內壁上固定連接有伸縮桿(12)，所述伸縮桿(12)的最小長度小于存儲盒(9)的高度、最大長度等于柱體氣囊(10)的高度。

5.根據權利要求4所述的一種測繪儀的保護裝置，其特征在于：所述支撐板(5)的側壁上固定連接有兩個固定架(13)，若干所述氣泵(3)分別固定連接在固定架(13)上，所述氣泵(3)的進氣管與出氣管分別與保護氣囊(7)和柱體氣囊(10)連通。

6.根據權利要求1所述的一種測繪儀的保護裝置，其特征在于：所述包裹部與遮擋部設置為雙網雙面夾網pvc布料，所述惰性氣體設置為氬氣。

7.根據權利要求5所述的一種測繪儀的保護裝置，其特征在于：所述支撐板(5)上固定連接有伺服往復雙軸電機(14)，所述伺服往復雙軸電機(14)的兩個轉子轉動方向相反，所述伺服往復雙軸電機(14)的一端轉子伸入存儲盒(9)內，伸入存儲盒(9)內的所述轉子上固定連接有拉扯繩一(15)，所述拉扯繩一(15)的另一端自柱體氣囊(10)穿入與遮陽氣囊(11)遠離柱體氣囊(10)的一側固定連接，所述伺服往復雙軸電機(14)的另一端轉子固定連接有拉扯繩二(16)，所述拉扯繩二(16)的另一端穿過收納盒(6)與保護氣囊(7)固定連接在保護氣囊(7)的另一側。

8.根據權利要求7所述的一種測繪儀的保護裝置，其特征在于：所述伺服往復雙軸電機(14)與氣泵(3)通過同一組控制系統控制，所述伺服往復雙軸電機(14)與氣泵(3)同時啟停。

9.一種測繪儀的保護裝置的使用方法，權利要求1-8任一項所述的一種測繪儀的保護裝置的使用，其特征在于：所述測繪儀器(1)使用時，柱體氣囊(10)擴張支撐遮陽氣囊(11)遮擋測繪儀器(1)，此時所述惰性氣體填充在柱體氣囊(10)與遮陽氣囊(11)中，保護氣囊(7)收納在收納盒(6)內，所述測繪儀器(1)需要存儲時，控制系統驅動氣泵(3)以及伺服往復雙軸電機(14)打開，伺服往復雙軸電機(14)的轉子通過拉扯繩一(15)拉扯遮陽氣囊(11)收納在存儲盒(9)內并且逐漸釋放拉扯繩二(16)，惰性氣體填充在保護氣囊(7)內并推動保護氣囊(7)膨脹包裹在測繪儀器(1)的周圍。

技術總結
本發明公開了一種測繪儀的保護裝置以及使用方法，涉及測繪儀技術領域。其技術方案要點是：包括測繪儀器以及支撐座，所述測繪儀器可拆卸連接在支撐座上，所述測繪儀器與支撐座的連接處通過抱箍可拆卸連接有保護組件，所述保護組件包括包裹部、遮擋部以及連通包裹部和遮擋部的若干氣泵，所述包裹部與遮擋部交替使用，所述包裹部與遮擋部均設置為可形變氣囊，所述包裹部與遮擋部內填充有惰性氣體，本發明設置有保護氣囊對測繪儀器進行保護，保護氣囊的熱交換速度慢能更好的降低溫度變化對測繪儀器的影響，延長測繪儀的使用壽命。

技術研發人員：金波浩,王蕾,李國虎,夏林鋒,連微微,王肖菠,陳杭煥,阮紅芳,李天龍,來奇松
受保護的技術使用者：浙江筑臉全過程工程咨詢有限公司
技術研發日：
技術公布日：2025/4/28
