本發明屬于渦輪發電機測試設備，具體涉及一種渦輪發電機檢測設備。

背景技術：

1、隨著電子技術的飛速發展，檢測設備等的應用越來越廣泛，為促進渦輪式發電機的檢測高效智能，急需新型渦輪發電機檢測設備作為設計參考。

技術實現思路

1、有鑒于此，本發明提供一種輪發電機檢測設備，能夠有效實現對渦輪發電機的性能檢測。

2、本發明的技術方案為：

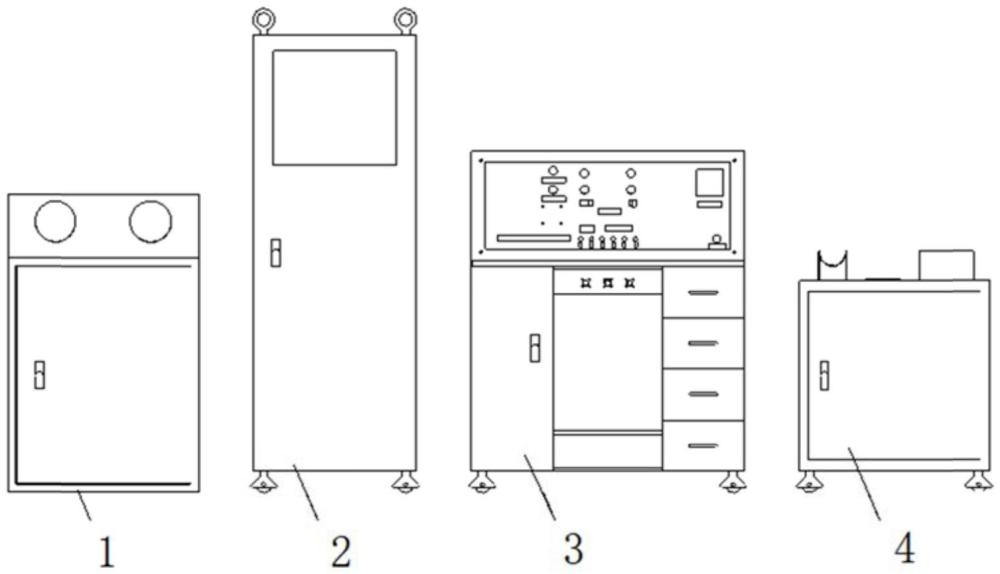

3、一種渦輪發電機檢測設備，包括：

4、氣源控制裝置，控制氣源至渦輪發電機以模擬渦輪發電機的冷氣工作環境；

5、測試柜，連接所述渦輪發電機，測試所述渦輪發電機的工作數據；

6、模擬安裝臺，提供所述渦輪發電機的安裝環境；所述渦輪發電機安裝在所述模擬安裝臺上時實際安裝狀態。

7、進一步的，所述輪發電機檢測設備還包括操作臺；所述操作臺電連接所述氣源控制裝置以及測試柜，控制所述氣源控制裝置以及測試柜。

8、進一步的，所述氣源控制裝置上設置有空氣過濾器、減壓機構、儲壓罐以及輸出控制機構，為柜式結構，面板上設置有進氣氣壓儀表和出氣氣壓儀表。

9、進一步的，所述氣源控制裝置的柜體采用冷軋鋼板焊接而成，柜體表面噴涂面漆。

10、進一步的，所述測試柜為柜式結構，設置有波形記錄儀、交流電壓測試儀、交流電流測試儀、直流電壓測試儀、直流電流測試儀以及交流頻率測試儀；

11、進一步的，所述測試柜的柜體采用冷軋鋼板焊接而成，柜體表面噴涂面漆。

12、進一步的，所述操作臺為柜式結構，柜體采用冷軋鋼板焊接而成，表面噴涂面漆。

13、進一步的，所述模擬安裝臺為柜式結構，柜體采用冷軋鋼板焊接而成，表面噴涂面漆。

14、進一步的，所述氣源控制裝置、測試柜、模擬安裝臺以及操作臺的底部均設置有移動萬向輪。

15、本發明的有益效果：

16、本發明設置氣源控制裝置、測試柜、操作臺以及模擬安裝臺。渦輪發電機安裝在模擬安裝臺上模擬實際工作環境，在操作臺的控制下，氣源控制裝置向渦輪發電機輸出模擬冷氣工作環境的氣源，渦輪發電機開始模擬工作，測試柜上設置多種傳感器以及記錄設備采集渦輪發電機的工作數據供工作人員分析；

17、本發明的氣源控制裝置、測試柜、操作臺以及模擬安裝臺均為柜式結構，便于集成化；

18、本發明各柜式結構的表面噴涂面漆能夠保證強度的同時提耐環境能力；

19、本發發明四個立式柜體均裝有萬象輪，使檢測設備便于移動操作。

技術特征：

1.一種渦輪發電機檢測設備，其特征在于，包括：

2.根據權利要求1所述的渦輪發電機檢測設備，其特征在于，所述輪發電機檢測設備還包括操作臺；所述操作臺電連接所述氣源控制裝置以及測試柜，控制所述氣源控制裝置以及測試柜。

3.根據權利要求2所述的渦輪發電機檢測設備，其特征在于，所述氣源控制裝置上設置有空氣過濾器、減壓機構、儲壓罐以及輸出控制機構，為柜式結構，面板上設置有進氣氣壓儀表和出氣氣壓儀表。

4.根據權利要求3所述的渦輪發電機檢測設備，其特征在于，所述氣源控制裝置的柜體采用冷軋鋼板焊接而成，柜體表面噴涂面漆。

5.根據權利要求4所述的渦輪發電機檢測設備，其特征在于，所述測試柜為柜式結構，設置有波形記錄儀、交流電壓測試儀、交流電流測試儀、直流電壓測試儀、直流電流測試儀以及交流頻率測試儀。

6.根據權利要求5所述的渦輪發電機檢測設備，其特征在于，所述測試柜的柜體采用冷軋鋼板焊接而成，柜體表面噴涂面漆。

7.根據權利要求6所述的渦輪發電機檢測設備，其特征在于，所述操作臺為柜式結構，柜體采用冷軋鋼板焊接而成，表面噴涂面漆。

8.根據權利要求7所述的渦輪發電機檢測設備，其特征在于，所述模擬安裝臺為柜式結構，柜體采用冷軋鋼板焊接而成，表面噴涂面漆。

9.根據權利要求8所述的渦輪發電機檢測設備，其特征在于，所述氣源控制裝置、測試柜、模擬安裝臺以及操作臺的底部均設置有移動萬向輪。

技術總結
本發明屬于渦輪發電機測試設備技術領域，具體涉及一種渦輪發電機檢測設備，包括氣源控制裝置、測試柜以及模擬安裝臺，渦輪發電機安裝在模擬安裝臺上模擬實際工作環境，氣源控制裝置向渦輪發電機輸出模擬冷氣工作環境的氣源，渦輪發電機開始模擬工作，測試柜上設置多種傳感器以及記錄設備采集渦輪發電機的工作數據供工作人員分析；本發明檢測設備使渦輪發電機檢測更高效，節省大量時間，使渦輪發電機的檢測手段更高效、智能，給生產制造帶來極大便利，產品可廣泛應用于航空、船舶、武器類渦輪發電機檢測領域。

技術研發人員：蘇峻,周宇楠,姜大鵬
受保護的技術使用者：沈陽興華航空電器有限責任公司
技術研發日：
技術公布日：2025/4/28
