本發明涉及高溫環境下的光學探頭保護裝置，具體涉及一種帶有氣膜孔的航空發動機測量探頭熱防護結構。

背景技術：

1、在航空、能源和工業領域，燃?xì)廨啓C(jī)作為核心動力設備，其性能和可靠性對于整個系統的穩定運行至關重要。燃?xì)廨啓C(jī)渦輪作為航空發動機的關鍵部件之一，其葉片在高溫、高壓、高速的工作環境中承受著極大的熱應力和機械應力，容易發生形變和磨損，進而影響發動機的整體性能和安全性。因此，對渦輪葉片的形變進行精確測量，對于評估其健康狀況、預防故障和優化性能具有重要意義。

2、為了實時監測燃?xì)廨啓C(jī)渦輪葉片的形變情況，現代航空發動機設計中通常采用光學測量技術。光學測量技術具有高精度、非接觸、實時性好等優點，可以實現對葉片形變的動態監測。然而，光學測量探頭在高溫燃?xì)廨啓C(jī)渦輪流場中工作時，面臨著極端高溫和高速氣流的沖擊，其穩定性和可靠性面臨著巨大挑戰，高溫環境會導致光學探頭性能下降，甚至損壞，嚴重影響測量數據的準確性和可靠性，這對探頭的熱防護提出了極高的要求。

3、為了解決這一問題，研究者們提出了多種冷卻方法來保護光學探頭，其中，液冷技術因其高效的熱傳導性能而被廣泛研究和應用，pcn241333提供了一種航空發動機測量探頭熱防護結構，該結構內部布置有水冷通道，通道內部循環流動的冷卻水將熱量迅速帶走，維持光學組件在合適的溫度環境下，從而保證發動機測量探頭能在高溫環境下穩定工作、測量結果準確可靠。雖然這種方案在一定程度上可以實現對光學組件的熱防護，但在實際應用中存在諸多局限：

4、(1)系統復雜性：液冷系統需要復雜的管道和泵送系統來循環冷卻液，這增加了系統的復雜性和維護難度。

5、(2)重量和空間限制：液冷系統的管道和泵送設備增加了整體系統的重量和體積，也限制了探頭的靈活性和適用范圍，這對于空間受限的航空發動機來說是一個重大挑戰。

6、(3)泄漏風險：液冷系統中的密封件和連接件在高溫環境下容易老化和損壞，影響測量精度和探頭的可靠性，并可能導致冷卻液泄漏的風險增加。

7、(4)環境適應性：液冷系統對冷卻液的選擇有嚴格要求，不同的工作環境可能需要不同的冷卻液，這限制了系統的適應性。

8、(5)成本問題：液冷系統的初始投資和運行成本較高，尤其是在需要使用特殊冷卻液或頻繁維護的情況下。

技術實現思路

1、有鑒于此，本發明提供一種帶有氣膜孔的航空發動機測量探頭熱防護結構，以達到既能實現對光學組件的有效熱防護，又能簡化測量過程，提高系統的可靠性和靈活性的目的。

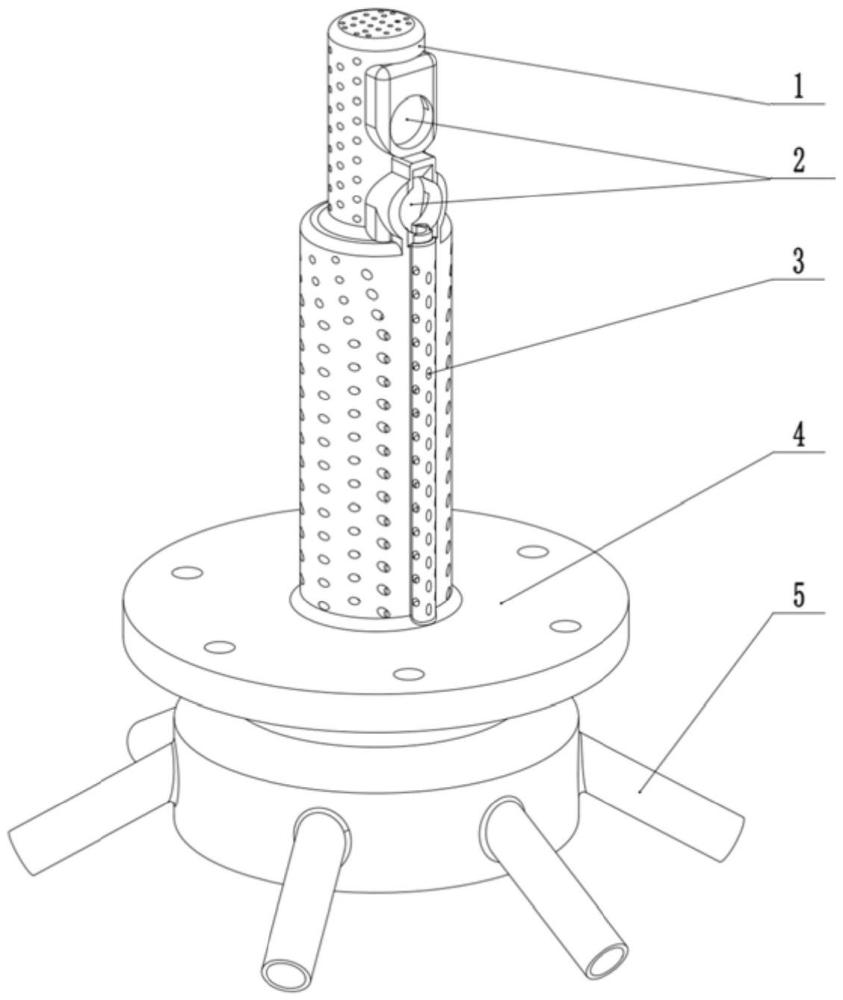

2、本發明提供以下技術方案：一種帶有氣膜孔的航空發動機測量探頭熱防護結構，包括：法蘭盤；外殼和內殼，均固定設置在法蘭盤的一側，且外殼和內殼間隔設置并形成用于冷氣輸入的夾層空間，外殼上設置有多個間隔分布的氣膜孔；引氣管路，設置在法蘭盤的另一側，引氣管路與夾層空間連通。

3、進一步地，內殼內部安裝有光學鏡頭模組，外殼和內殼遠離法蘭盤的一端安裝有光學視窗。

4、進一步地，夾層空間包括前冷氣流道，前冷氣流道的進氣端與引氣管路連接，前冷氣流道的出氣端位于光學視窗的下方。

5、進一步地，夾層空間還包括后冷氣流道，后冷氣流道的進氣端與引氣管路連接，后冷氣流道與的出氣端位于光學視窗的上方。

6、進一步地，夾層空間還包括第一冷卻流道，對稱設置在前冷氣流道的兩側。

7、進一步地，夾層空間還包括第二冷卻流道，對稱設置在后冷氣流道的兩側。

8、進一步地，前冷氣流道與第一冷卻流道之間、第二冷卻流道與第二冷卻流道之間、后冷氣流道與第二冷卻流道之間均設置有隔板。

9、進一步地，內殼的外壁設置有楔形導流結構。

10、進一步地，引氣管路為多個，沿外殼的周向間隔均布。

11、進一步地，外殼和內殼形成殼體組件，殼體組件包括依次連接的大徑段、過渡段和小徑段，大徑段與法蘭盤連接。

12、與現有技術相比，本發明采用的上述至少一個技術方案能夠達到的有益效果至少包括：

13、1、良好的熱防護效果：通過引入壓氣機中的冷氣，并在外殼上設置多個氣膜孔，形成一層保護氣膜，將探頭與高溫燃?xì)飧艚^開，從而有效地降低了探頭的溫度。計算表明，在相同的高溫燃?xì)廨啓C(jī)渦輪流場環境下，采用本發明的熱防護結構的探頭溫度比未采用熱防護結構的探頭溫度降低了約40％以上。

14、2、簡化測量過程：本發明的熱防護結構無需從外部引入冷卻液體，只需從壓氣機引氣即可，大大簡化了測量過程。這不僅降低了系統的復雜性和維護成本，還提高了測量的可靠性和精度。

15、3、提高探頭可靠性：由于無需復雜的液冷系統，探頭的安裝和拆卸更加便捷，適用范圍更廣。同時，保護氣膜的形成還可以有效地減少探頭表面與高溫燃?xì)庵g的摩擦和磨損，延長探頭的使用壽命。

16、4、靈活性強：本發明的熱防護結構可以根據實際需要進行調整和優化。例如，可以通過改變氣膜孔的大小和數量來調節保護氣膜的厚度和溫度；可以通過調節流量調節閥的開度來改變冷氣腔內的冷氣流量等。這使得本發明的熱防護結構具有更強的靈活性和適應性。

17、5、適用于長期監測：由于本發明的熱防護結構具有良好的穩定性和可靠性，因此可以實現對航空發動機的長期監測。這對于評估發動機的性能、預測其壽命以及及時發現和排除故障具有重要意義。

技術特征：

1.一種帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，包括：

2.根據權利要求1所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，內殼(6)內部安裝有光學鏡頭模組(8)，外殼(1)和內殼(6)遠離法蘭盤(4)的一端安裝有光學視窗(2)。

3.根據權利要求2所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，所述夾層空間包括前冷氣流道(10)，前冷氣流道(10)的進氣端與引氣管路(5)連接，前冷氣流道(10)的出氣端位于光學視窗(2)的下方。

4.根據權利要求3所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，所述夾層空間還包括后冷氣流道(11)，后冷氣流道(11)的進氣端與引氣管路(5)連接，后冷氣流道(11)與的出氣端位于光學視窗(2)的上方。

5.根據權利要求4所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，所述夾層空間還包括第一冷卻流道(12)，對稱設置在前冷氣流道(10)的兩側。

6.根據權利要求5所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，所述夾層空間還包括第二冷卻流道(13)，對稱設置在后冷氣流道(11)的兩側。

7.根據權利要求6所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，前冷氣流道(10)與第一冷卻流道(12)之間、第二冷卻流道(13)與第二冷卻流道(13)之間、后冷氣流道(11)與第二冷卻流道(13)之間均設置有隔板(9)。

8.根據權利要求1至7中任一項所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，內殼(6)的外壁設置有楔形導流結構(7)。

9.根據權利要求1至7中任一項所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，引氣管路(5)為多個，沿外殼(1)的周向間隔均布。

10.根據權利要求1至7中任一項所述的帶有氣膜孔的航空發動機測量探頭熱防護結構，其特征在于，外殼(1)和內殼(6)形成殼體組件，所述殼體組件包括依次連接的大徑段、過渡段和小徑段，所述大徑段與法蘭盤(4)連接。

技術總結
本發明提供了一種帶有氣膜孔的航空發動機測量探頭熱防護結構，包括：法蘭盤；外殼和內殼，均固定設置在法蘭盤的一側，且外殼和內殼間隔設置并形成用于冷氣輸入的夾層空間，外殼上設置有多個間隔分布的氣膜孔；引氣管路，設置在法蘭盤的另一側，引氣管路與夾層空間連通。通過引入壓氣機中的冷氣，并在外殼上設置多個氣膜孔，形成一層保護氣膜，將探頭與高溫燃?xì)飧艚^開，從而有效地降低了探頭的溫度。

技術研發人員：鄭會龍,王琰,張中亞,倪韻竹,馬曉珊,張譚,楊肖芳,李杰
受保護的技術使用者：中國科學院工程熱物理研究所
技術研發日：
技術公布日：2025/4/28
