本技術涉及濾光片檢測設備領域，尤其涉及一種濾光片檢測機構。

背景技術：

1、濾光片是一種用于選擇性透過或阻擋特定波長或頻率的光線的光學元件。它們通常由特定材料制成，具有特定的光學性質，可以在光學系統中起到各種不同的作用，而在濾光片繼續生產時，需要對其進行檢測，因此，需要使用到濾光片檢測機構，濾光片自動檢測機是一種對晶片生產過程進行自動檢測的設備，能夠有效快速對晶片進行檢測，不僅精度高而且效率高。

2、現有的濾光片生產時在進行檢測時，大多數都是依靠工作人員手動對其檢測，因此不僅檢測效率較低，且工作人員長時間地工作后可能會疲勞，從而使良品率較低，不能很好地滿足人們的使用需求，為此，現急需進行技術改進。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種濾光片檢測機構，實現了濾光片自動檢測工序的自動化，提高了生產效率和產品良率。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種濾光片檢測機構，包括底板，所述底板上表面前端的一側設置有上料倉，所述底板上表面前端遠離上料倉的一側設置有上料模組，所述底板上表面的中部設置有檢測模組，所述底板上表面的后端靠近上料模組的一側設置有下料倉，所述底板上表面后端遠離下料倉的一側設置有下料模組，所述檢測模組包括安裝板、驅動電機、伺服馬達、連接盤，所述安裝板下表面的邊沿處均固定連接有多個支撐桿，所述安裝板下端的中心處設置有放置盤，所述放置盤的下端設置有電動轉臺，所述放置盤的上端和下端均設置有檢測攝像頭，所述檢測攝像頭靠近放置盤的一側均設置有鏡框；

4、通過上述技術方案，這種濾光片檢測機構可以提高濾光片的檢測效率和準確性，有利于生產過程的質量控制和提高產品品質。

5、進一步地，所述電動轉臺的輸出端與放置盤下表面的中心處固定連接，所述連接盤固定于放置盤上表面的中心處；

6、通過上述技術方案，通過電動轉臺的輸出端與放置盤下表面的中心處固定連接，連接盤固定于放置盤上表面的中心處，從而使放置盤可更穩定地進行放置在電動轉臺的輸出端。

7、進一步地，所述放置盤上表面的邊沿處均開設有多個放置槽；

8、通過上述技術方案，通過放置盤上表面的邊沿處均開設有多個放置槽，從而可更好地將晶片進行放置。

9、進一步地，所述鏡框的內壁均設置有放大鏡片；

10、通過上述技術方案，通過鏡框的內壁局設置有放大鏡片，從而可更詳細地對晶片的瑕疵進行檢測。

11、進一步地，所述檢測攝像頭的外壁均設置有安裝框；

12、通過上述技術方案，通過檢測攝像頭的外壁均設置有安裝框，從而可更好地將檢測攝像頭的位置進行固定。

13、進一步地，所述支撐桿的下表面與底板固定連接；

14、通過上述技術方案，通過支撐桿的下表面與底板固定連接，從而可更好地起到為安裝板支撐的作用。

15、本實用新型具有如下有益效果：

16、1、本實用新型提出的一種濾光片檢測機構，對比現有的檢測機構，該檢測機構通過設置的檢測模組，通過上料模組將晶片進行放置在放置盤的放置槽內，然后通過電動轉臺進行帶動放置盤進行旋轉，從而使放置盤帶動晶片進行旋轉，然后移動至上端和下端鏡框的中端，然后檢測攝像頭通過放大鏡片對晶片正反面的污漬以及劃痕進行檢測，從而使其達到自動檢測的目的，從而避免了以往通過工作人員進行檢測相對效率較低且良品率較低的問題。

技術特征：

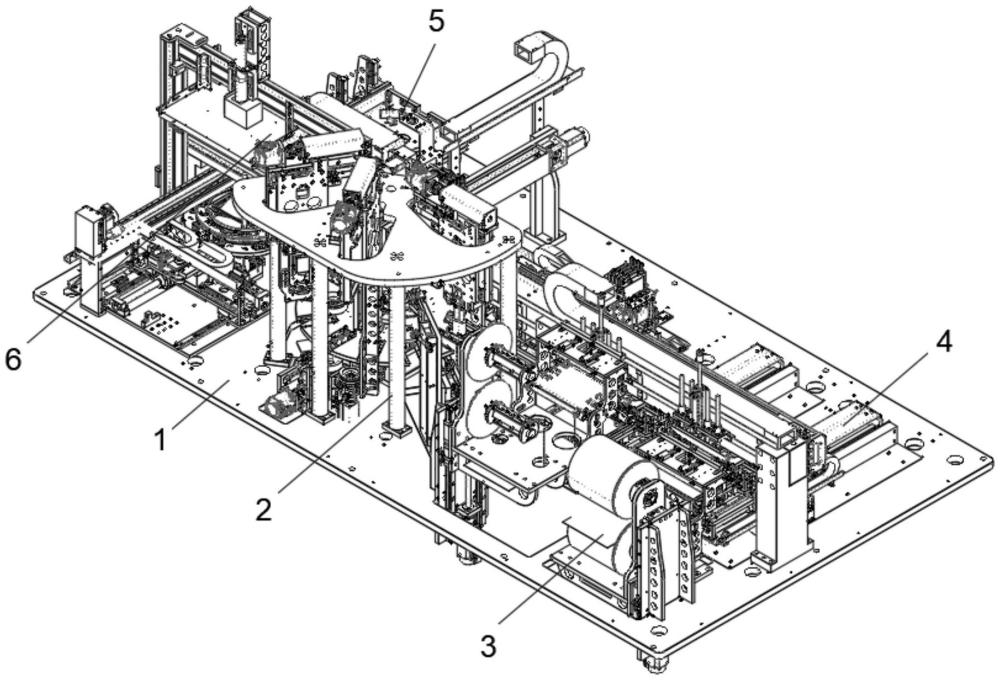

1.一種濾光片檢測機構，包括底板(1)，其特征在于：所述底板(1)上表面前端的一側設置有上料倉(5)，所述底板(1)上表面前端遠離上料倉(5)的一側設置有上料模組(6)，所述底板(1)上表面的中部設置有檢測模組(2)，所述底板(1)上表面的后端靠近上料模組(6)的一側設置有下料倉(3)，所述底板(1)上表面后端遠離下料倉(3)的一側設置有下料模組(4)，所述檢測模組(2)包括安裝板(202)、驅動電機(201)、伺服馬達(206)、連接盤(208)，所述安裝板(202)下表面的邊沿處均固定連接有多個支撐桿(203)，所述安裝板(202)下端的中心處設置有放置盤(204)，所述放置盤(204)的下端設置有電動轉臺(212)，所述放置盤(204)的上端和下端均設置有檢測攝像頭(210)，所述檢測攝像頭(210)靠近放置盤(204)的一側均設置有鏡框(207)。

2.根據權利要求1所述的一種濾光片檢測機構，其特征在于：所述電動轉臺(212)的輸出端與放置盤(204)下表面的中心處固定連接，所述連接盤(208)固定于放置盤(204)上表面的中心處。

3.根據權利要求1所述的一種濾光片檢測機構，其特征在于：所述放置盤(204)上表面的邊沿處均開設有多個放置槽(209)。

4.根據權利要求1所述的一種濾光片檢測機構，其特征在于：所述鏡框(207)的內壁均設置有放大鏡片(205)。

5.根據權利要求1所述的一種濾光片檢測機構，其特征在于：所述檢測攝像頭(210)的外壁均設置有安裝框(211)。

6.根據權利要求1所述的一種濾光片檢測機構，其特征在于：所述支撐桿(203)的下表面與底板(1)固定連接。

技術總結
本技術涉及濾光片檢測設備領域，公開了一種濾光片檢測機構，包括底板，所述底板上表面前端的一側設置有上料倉，所述底板上表面前端遠離上料倉的一側設置有上料模組，所述底板上表面的中部設置有檢測模組，所述底板上表面的后端靠近上料模組的一側設置有下料倉。本技術中，通過上料模組將晶片進行放置在放置盤的放置槽內，然后通過電動轉臺進行帶動放置盤進行旋轉，從而使放置盤帶動晶片進行旋轉，然后移動至上端和下端鏡框的中端，然后檢測攝像頭通過放大鏡片對晶片正反面的污漬以及劃痕進行檢測，從而使其達到自動檢測的目的，從而避免了以往通過工作人員進行檢測相對效率較低且良品率較低的問題。

技術研發人員：欒俊平,孫耀敬
受保護的技術使用者：昆山小可智造設備科技有限公司
技術研發日：20240329
技術公布日：2025/4/28
