本技術涉及一種檢定裝置，具體為一種電子衡器精度檢定裝置，屬于電子衡器檢定。

背景技術：

1、衡器是目前世界上極為普遍的稱重計量器具，衡器在使用前必須通過檢定，以確定其精確度等級，標準砝碼是在檢定機構中或在相應經認證的公司中作為參考砝碼使用的砝碼，以便對秤、尤其是精密秤進行校驗，或者對更低精確度等級的其他砝碼進行校準。

2、現有的公告號為cn219104165u的一種電子衡器精度檢定裝置能夠記錄砝碼在電子衡器本體上中心以及四個邊角上所檢測的數值，保障對電子衡器本體的精度檢定結果的準確度，但不能檢測不同溫濕度環境下對電子衡器精度的影響。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種電子衡器精度檢定裝置，通過設置固定座可對檢測砝碼進行穩定夾持，避免砝碼收納時發生傾倒磕碰，導致劃傷，影響精準度，通過設置第一電動伸縮桿、第二電動伸縮桿、第三電動伸縮桿與驅動箱可帶動夾持框進行全方位移動，通過設置第四電動伸縮桿可帶動夾持板進行移動，便于對砝碼進行穩定夾持，避免砝碼在移動過程中發生掉落，影響檢定效率。

2、本實用新型通過以下技術方案來實現上述目的，一種電子衡器精度檢定裝置，包括底座，所述底座頂部一側固定連接有第一電動伸縮桿，所述第一電動伸縮桿頂部固定連接有第一托板，所述第一托板頂部固定連接有驅動箱，所述驅動箱內部設有第二托板，所述第二托板頂部固定連接有豎板，所述豎板頂部一側固定連接有第二電動伸縮桿，所述第二電動伸縮桿末端固定連接有立柱，所述立柱底部固定連接有安裝板，所述安裝板底部固定連接有第三電動伸縮桿，所述第三電動伸縮桿末端固定連接有固定架，所述固定架底部固定連接有夾持框。

3、優選的，所述驅動箱前側固定連接有伺服電機，所述伺服電機輸出端固定連接有絲桿，所述絲桿外圍螺紋連接有螺紋套。

4、優選的，所述螺紋套底部與驅動箱內壁滑動連接，所述螺紋套頂部與第二托板底部固定連接，所述第二托板內部滑動連接有滑桿，所述滑桿兩端與驅動箱內壁固定連接。

5、優選的，所述立柱底部一側固定連接有第一定位桿，所述第一定位桿與豎板滑動連接，所述固定架頂部一側固定連接有第二定位桿，所述第二定位桿與安裝板滑動連接。

6、優選的，所述夾持框內壁固定連接有第四電動伸縮桿，所述第四電動伸縮桿末端固定連接有夾持板，所述夾持板一側固定連接有支板，所述支板側壁固定連接有微型電動伸縮桿，所述微型電動伸縮桿末端固定連接有夾板。

7、優選的，所述底座頂部固定連接有支撐架，所述支撐架頂部固定連接有固定座，所述固定座呈矩形排列分布，所述固定座內壁固定連接有連接桿，所述連接桿末端固定連接有固定環，所述固定環外圍固定連接有第五電動伸縮桿，所述第五電動伸縮桿末端固定連接有弧形板，所述弧形板一側固定連接有復位彈簧，所述復位彈簧末端固定連接有弧形定位板。

8、優選的，所述支撐架一側設有檢定箱，所述檢定箱一側通過合頁轉動連接有箱門，所述檢定箱內部固定連接有置放塊，所述置放塊頂部固定連接有電子衡器本體，所述檢定箱內壁固定連接有熱風箱與加濕箱。

9、本實用新型的有益效果是：

10、本實用新型通過設置固定座可對檢測砝碼進行穩定夾持，避免砝碼收納時發生傾倒磕碰，導致劃傷，影響精準度，通過設置第一電動伸縮桿、第二電動伸縮桿、第三電動伸縮桿與驅動箱可帶動夾持框進行全方位移動，通過設置第四電動伸縮桿可帶動夾持板進行移動，便于對砝碼進行穩定夾持，避免砝碼在移動過程中發生掉落，影響檢定效率，同時夾持框可將砝碼置于電子衡器本體的各個位置，便于進行多點檢測，通過設置熱風箱與加濕箱可對檢定箱內部的溫濕度進行改變，便于檢測出不同溫濕度影響下的電子衡器本體精準度。

技術特征：

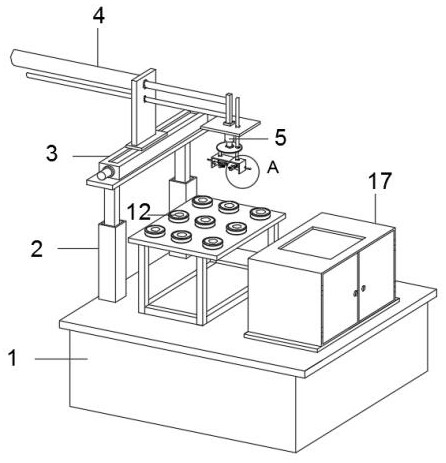

1.一種電子衡器精度檢定裝置，包括底座（1），其特征在于：所述底座（1）頂部一側固定連接有第一電動伸縮桿（2），所述第一電動伸縮桿（2）頂部固定連接有第一托板，所述第一托板頂部固定連接有驅動箱（3），所述驅動箱（3）內部設有第二托板，所述第二托板頂部固定連接有豎板，所述豎板頂部一側固定連接有第二電動伸縮桿（4），所述第二電動伸縮桿（4）末端固定連接有立柱，所述立柱底部固定連接有安裝板，所述安裝板底部固定連接有第三電動伸縮桿（5），所述第三電動伸縮桿（5）末端固定連接有固定架，所述固定架底部固定連接有夾持框（6）。

2.根據權利要求1所述的一種電子衡器精度檢定裝置，其特征在于：所述驅動箱（3）前側固定連接有伺服電機，所述伺服電機輸出端固定連接有絲桿（7），所述絲桿（7）外圍螺紋連接有螺紋套（8）。

3.根據權利要求2所述的一種電子衡器精度檢定裝置，其特征在于：所述螺紋套（8）底部與驅動箱（3）內壁滑動連接，所述螺紋套（8）頂部與第二托板底部固定連接，所述第二托板內部滑動連接有滑桿，所述滑桿兩端與驅動箱（3）內壁固定連接。

4.根據權利要求1所述的一種電子衡器精度檢定裝置，其特征在于：所述立柱底部一側固定連接有第一定位桿，所述第一定位桿與豎板滑動連接，所述固定架頂部一側固定連接有第二定位桿，所述第二定位桿與安裝板滑動連接。

5.根據權利要求1所述的一種電子衡器精度檢定裝置，其特征在于：所述夾持框（6）內壁固定連接有第四電動伸縮桿（9），所述第四電動伸縮桿（9）末端固定連接有夾持板（10），所述夾持板（10）一側固定連接有支板，所述支板側壁固定連接有微型電動伸縮桿，所述微型電動伸縮桿末端固定連接有夾板（11）。

6.根據權利要求1所述的一種電子衡器精度檢定裝置，其特征在于：所述底座（1）頂部固定連接有支撐架，所述支撐架頂部固定連接有固定座（12），所述固定座（12）呈矩形排列分布，所述固定座（12）內壁固定連接有連接桿，所述連接桿末端固定連接有固定環（13），所述固定環（13）外圍固定連接有第五電動伸縮桿（14），所述第五電動伸縮桿（14）末端固定連接有弧形板，所述弧形板一側固定連接有復位彈簧（15），所述復位彈簧（15）末端固定連接有弧形定位板（16）。

7.根據權利要求6所述的一種電子衡器精度檢定裝置，其特征在于：所述支撐架一側設有檢定箱（17），所述檢定箱（17）一側通過合頁轉動連接有箱門，所述檢定箱（17）內部固定連接有置放塊，所述置放塊頂部固定連接有電子衡器本體（18），所述檢定箱（17）內壁固定連接有熱風箱（19）與加濕箱（20）。

技術總結
本技術涉及一種電子衡器精度檢定裝置，包括底座，所述底座頂部一側固定連接有第一電動伸縮桿，所述第一電動伸縮桿頂部固定連接有第一托板，所述第一托板頂部固定連接有驅動箱，所述驅動箱內部設有第二托板，所述第二托板頂部固定連接有豎板，所述豎板頂部一側固定連接有第二電動伸縮桿，本技術通過設置固定座可對檢測砝碼進行穩定夾持，避免砝碼收納時發生傾倒磕碰，導致劃傷，影響精準度，通過設置第一電動伸縮桿、第二電動伸縮桿、第三電動伸縮桿與驅動箱可帶動夾持框進行全方位移動，通過設置第四電動伸縮桿可帶動夾持板進行移動，便于對砝碼進行穩定夾持，避免砝碼在移動過程中發生掉落，影響檢定效率。

技術研發人員：蔡文深
受保護的技術使用者：山東聊城東昌電子衡器有限公司
技術研發日：20240429
技術公布日：2025/4/28
