本技術涉及地坪平整度檢測設備，尤其涉及一種地坪平整度檢測工具。

背景技術：

1、地坪平整度指的地坪表面相對于理想平面的豎向偏差。特別是在進行廠房建設時，由于需要在廠房內物流車使用很頻繁，因此對于廠房內的地面平整度要求相對較高，因此鋪設地面時，為了保證地面的平整度，需要在將鋪撒耐磨骨料并壓實之后，需要對地坪的平整度進行檢測，現有的地坪平整度檢測工具，設備的顯示屏是固定的，角度無法調節，當身高較高或較矮的使用時，顯示屏無法轉動至適合使用者身高的角度，導致不便于觀察數據，容易看錯信息，影響使用，且單純采用距離傳感器進行平整度檢測，檢測范圍有限，需要的檢測時長相應的增加。

技術實現思路

1、本實用新型的目的在于提供一種地坪平整度檢測工具，以解決上述背景技術中提出的現有的地坪平整度檢測工具，設備的顯示屏是固定的，角度無法調節，顯示屏無法轉動至適合使用者身高的角度，導致不便于觀察數據，影響使用，且單純采用距離傳感器進行平整度檢測，檢測范圍有限，需要的檢測時長相應的增加的問題。

2、本實用新型地坪平整度檢測工具的目的與功效，由以下具體技術手段所達成：

3、一種地坪平整度檢測工具，其中，該地坪平整度檢測工具包括有機體；所述機體的下表面前側開設有內開槽，內開槽的內部轉動連接有滾輪，機體（1）的下表面固定連接有機構槽，機構槽內壁的頂壁固定連接有距離傳感器，機構槽內壁的頂壁固定連接有處理器，機體的上表面固定連接有推桿，推桿的側面固定連接有放置板，放置板的上表面分別固定連接有限位板和支撐板，限位板的側面轉動連接有螺紋桿，螺紋桿的表面螺紋連接有第一推動塊，第一推動塊的下表面與放置板的上表面滑動連接，放置板的上表面固定連接有豎板，豎板的正面轉動連接有轉動桿，轉動桿的表面固定套設有顯示器，顯示器的側面固定連接有第二推動塊，第二推動塊的側面和第一推動塊的上表面均開設有凹槽，且凹槽的內壁轉動連接有帶動桿，帶動桿的表面固定套設有連接板，機體的左右側壁中間處通過螺栓連接有固定插座，固定插座中插接有檢測桿，檢測桿中等距離滑動連接有滑動桿，滑動桿的底部連接有球座，球座中轉動連接有滾動球。

4、進一步的，所述放置板的上表面開設有滑槽，所述滑槽的內壁滑動連接有滑塊，所述滑塊遠離滑槽內壁的一側與第一推動塊的下表面固定連接。

5、進一步的，所述限位板的側面開設有軸槽，且軸槽的內壁固定連接有軸承，所述軸承的內環面與螺紋桿的表面固定連接，所述螺紋桿通過軸承與限位板的側面轉動連接，螺紋桿遠離第一推動塊的一側固定連接有搖桿，所述搖桿的表面固定套設有橡膠套，支撐板的側面開設有通孔，且通孔的內壁與螺紋桿的表面轉動連接。

6、進一步的，所述固定插座的頂部端面中開設有“干”字狀的連接卡槽，檢測桿一側的“干”字狀連接卡塊卡接在固定插座的連接卡槽中，檢測桿的上下側壁中等距離開設有滑孔，檢測桿頂部的滑孔一側設有觸碰器。

7、進一步的，所述檢測桿的滑孔中滑動連接有滑動桿，滑動桿的頂部連接有觸碰帽，觸碰帽滑動連接在觸碰器一側的槽中，檢測桿的底部連接有球座，球座的底部端面中連接有滾動球，球座的頂部和檢測桿底部端面之間設有復位彈簧。

8、本實用新型提供了一種地坪平整度檢測工具，具有如下有益效果：

9、1.本實用新型中，首先轉動搖桿，搖桿轉動帶動螺紋桿轉動，螺紋桿轉動將第一推動塊朝遠離限位板的一側移動，第一推動塊移動利用連接板拉動顯示器，此時帶動桿轉動，顯示器朝順時針的方向轉動，反向轉動搖桿，此時螺紋桿反向轉動帶動第一推動塊朝靠近限位板的一側轉動，此時顯示器朝逆時針的方向轉動，從而使該設備便于調節顯示器角度的效果。

10、2.通過將檢測桿一側的連接卡塊卡接在固定插座的連接卡槽中，便可將橫向展開的檢測桿組裝到機體上，通過檢測桿中滑動連接的滑動桿，當滑動桿底部球座中的滾動球在地坪上滾動時，若是地面不平，則滑動桿會出現上下的位移，因此滑動桿頂部的觸碰帽便會與觸碰器的槽上下一側接觸，從而發出聲響，并與處理器配合，通過顯示器對相應的滑動桿進行顯示，有利于擴大檢測范圍，減少檢測所需時間。

技術特征：

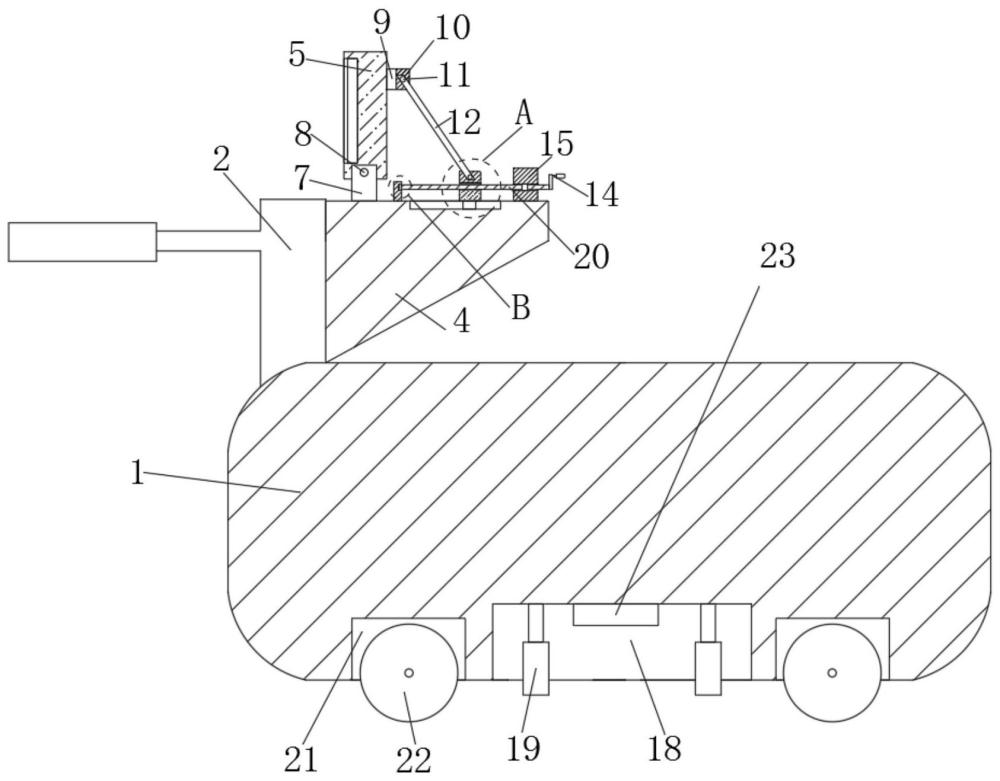

1.一種地坪平整度檢測工具，其特征在于：包括機體（1）；所述機體（1）的下表面前側開設有內開槽（21），內開槽（21）的內部轉動連接有滾輪（22），機體（1）的下表面固定連接有機構槽（18），機構槽（18）內壁的頂壁固定連接有距離傳感器（19），機構槽（18）內壁的頂壁固定連接有處理器（23），機體（1）的上表面固定連接有推桿（2），推桿（2）的側面固定連接有放置板（4），放置板（4）的上表面分別固定連接有限位板（3）和支撐板（15），限位板（3）的側面轉動連接有螺紋桿（20），螺紋桿（20）的表面螺紋連接有第一推動塊（6），第一推動塊（6）的下表面與放置板（4）的上表面滑動連接，放置板（4）的上表面固定連接有豎板（7），豎板（7）的正面轉動連接有轉動桿（8），轉動桿（8）的表面固定套設有顯示器（5），顯示器（5）的側面固定連接有第二推動塊（9），第二推動塊（9）的側面和第一推動塊（6）的上表面均開設有凹槽（10），且凹槽（10）的內壁轉動連接有帶動桿（11），帶動桿（11）的表面固定套設有連接板（12），機體（1）的左右側壁中間處通過螺栓連接有固定插座（24），固定插座（24）中插接有檢測桿（25），檢測桿（25）中等距離滑動連接有滑動桿（27），滑動桿（27）的底部連接有球座（29），球座（29）中轉動連接有滾動球（30）。

2.根據權利要求1所述的一種地坪平整度檢測工具，其特征在于：所述放置板（4）的上表面開設有滑槽（17），所述滑槽（17）的內壁滑動連接有滑塊（16），所述滑塊（16）遠離滑槽（17）內壁的一側與第一推動塊（6）的下表面固定連接。

3.根據權利要求1所述的一種地坪平整度檢測工具，其特征在于：所述限位板（3）的側面開設有軸槽，且軸槽的內壁固定連接有軸承（13），所述軸承（13）的內環面與螺紋桿（20）的表面固定連接，所述螺紋桿（20）通過軸承（13）與限位板（3）的側面轉動連接，螺紋桿（20）遠離第一推動塊（6）的一側固定連接有搖桿（14），所述搖桿（14）的表面固定套設有橡膠套，支撐板（15）的側面開設有通孔，且通孔的內壁與螺紋桿（20）的表面轉動連接。

4.根據權利要求1所述的一種地坪平整度檢測工具，其特征在于：所述固定插座（24）的頂部端面中開設有“干”字狀的連接卡槽，檢測桿（25）一側的“干”字狀連接卡塊卡接在固定插座（24）的連接卡槽中，檢測桿（25）的上下側壁中等距離開設有滑孔，檢測桿（25）頂部的滑孔一側設有觸碰器（26）。

5.根據權利要求4所述的一種地坪平整度檢測工具，其特征在于：所述檢測桿（25）的滑孔中滑動連接有滑動桿（27），滑動桿（27）的頂部連接有觸碰帽（28），觸碰帽（28）滑動連接在觸碰器（26）一側的槽中，檢測桿（25）的底部連接有球座（29），球座（29）的底部端面中連接有滾動球（30），球座（29）的頂部和檢測桿（25）底部端面之間設有復位彈簧（31）。

技術總結
本技術提供一種地坪平整度檢測工具，屬于地坪平整度檢測設備領域，以解決設備顯示屏調節以及檢測范圍對檢測時長影響的問題，包括機體，所述機體的下表面固定連接有機構槽，機構槽內壁的頂壁固定連接有距離傳感器，機體的左右側壁中間處通過螺栓連接有固定插座，固定插座中插接有檢測桿，檢測桿中等距離滑動連接有滑動桿，滑動桿的底部連接有球座，球座中轉動連接有滾動球；該地坪平整度檢測工具通過滑動桿底部球座中的滾動球在地坪上滾動，若是地面不平，則滑動桿會出現上下的位移，因此滑動桿頂部的觸碰帽便會與觸碰器的槽上下一側接觸，與處理器配合，通過顯示器對相應的滑動桿進行顯示，有利于擴大檢測范圍，減少檢測所需時間。
