本技術涉及糧食檢測設備領域，尤其涉及一種用于糧食檢測設備的進料組件。

背景技術：

1、糧食扦檢是糧食入倉前的重要檢驗工作，一般是先通過扦樣系統隨機選擇運糧車上的糧食扦樣點，然后利用扦樣桿抽取糧食，并選取部分糧食送入實驗室，最后利用各種檢測儀器對糧食的雜質含量、完善程度和含水量等指標進行檢驗，從而判斷糧食是否滿足入倉要求，也可為后續糧食雜質篩分提供指導意見。

2、目前，扦檢的糧食主要通過氣力輸送機構送入實驗室的集料罐中暫存，然后通過進料組件將糧食送入后續的篩分或檢驗設備。由于扦檢的糧食雜質含量較多，直接送入篩分設備或檢驗設備會降低工作效率，因此通常會在糧食進入溜管時先進行一道風選，吸走大部分輕雜。現有集料罐的底部出口一般是直接與豎直的溜管相連，通過進料閥控制下料速度，并利用出口側面的吸塵機構來吸取雜質。但由于糧食落料并不均勻也不分散，導致風選效果不是很理想，因此有必要對其進行改進。

技術實現思路

1、為克服現有糧食進料組件因落料不均勻導致風選效果差等不足，本實用新型所要解決的技術問題是：提供一種可使糧食落料分散均勻，有利于風選的用于糧食檢測設備的進料組件。

2、本實用新型解決其技術問題所采用的技術方案是：

3、用于糧食檢測設備的進料組件，包括設置在進料斗下方出口與溜管之間的進料閥和吸塵機構，所述進料閥與溜管之間設有一段矩形管，矩形管靠近進料閥的一端設有折彎部，所述折彎部的內壁包括朝向進料閥的第一斜面和第二斜面，第一斜面位于第二斜面的上方，且兩者的傾斜方向相反，所述第二斜面的外側設有與第二斜面平行且能插入到矩形管內的調節板，所述矩形管上與調節板相對的一側設有吸塵口，所述吸塵口位于調節板的下方，所述吸塵機構與吸塵口相對接。

4、進一步的是，所述進料閥為星型閥。

5、進一步的是，所述折彎部的第一斜面和第二斜面的傾斜角度均為45-60°。

6、進一步的是，所述第二斜面下端與矩形管相連的部位設有插口，所述調節板通過插口插入到矩形管中，調節板遠離插口的一端設有長度方向與調節板插入方向平行的條形孔，所述第二斜面外側的上端設有固定板，所述調節板通過穿過條形孔的螺栓固定在固定板上。

7、進一步的是，所述吸塵機構包括吸塵管和設置在吸塵管一端的風機，吸塵管的另一端與矩形管上的吸塵口相對接，所述吸塵管為中間高、兩端向下傾斜的結構。

8、進一步的是，所述吸塵管的側壁上設有透明觀察窗。

9、進一步的是，所述吸塵管中間最高位置處設有與吸塵管連通的高壓氣體吹噴口。

10、進一步的是，所述吸塵管靠近風機的一端的下方設有排渣管，所述排渣管與吸塵管的連接口處設有插板閥。

11、本實用新型的有益效果是：通過在卸料閥下方設置一段矩形管，并利用矩形管上折彎段的第一斜面和第二斜面來使糧食沿矩形管的寬度方向均布，減少糧食堆疊厚度，之后再通過調節板使糧食的落料點靠近吸塵口，便于吸塵機構將雜質吸走，從而提高了風選效果，減少了后續篩分工作量，提供了糧食檢驗效率。

技術特征：

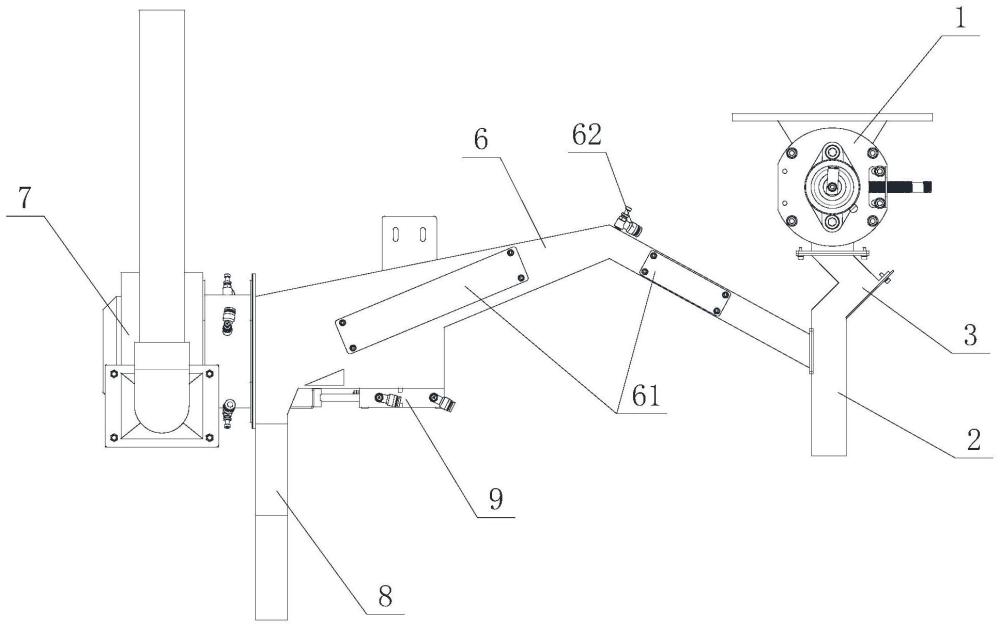

1.用于糧食檢測設備的進料組件，包括設置在進料斗下方出口與溜管之間的進料閥(1)和吸塵機構，其特征在于：所述進料閥(1)與溜管之間設有一段矩形管(2)，矩形管(2)靠近進料閥(1)的一端設有折彎部(3)，所述折彎部(3)的內壁包括朝向進料閥(1)的第一斜面(31)和第二斜面(32)，第一斜面(31)位于第二斜面(32)的上方，且兩者的傾斜方向相反，所述第二斜面(32)的外側設有與第二斜面(32)平行且能插入到矩形管(2)內的調節板(4)，所述矩形管(2)上與調節板(4)相對的一側設有吸塵口(21)，所述吸塵口(21)位于調節板(4)的下方，所述吸塵機構與吸塵口(21)相對接。

2.如權利要求1所述的用于糧食檢測設備的進料組件，其特征在于：所述進料閥(1)為星型閥。

3.如權利要求1所述的用于糧食檢測設備的進料組件，其特征在于：所述折彎部(3)的第一斜面(31)和第二斜面(32)的傾斜角度均為45-60°。

4.如權利要求1所述的用于糧食檢測設備的進料組件，其特征在于：所述第二斜面(32)下端與矩形管(2)相連的部位設有插口(22)，所述調節板(4)通過插口(22)插入到矩形管(2)中，調節板(4)遠離插口(22)的一端設有長度方向與調節板(4)插入方向平行的條形孔(41)，所述第二斜面(32)外側的上端設有固定板(23)，所述調節板(4)通過穿過條形孔(41)的螺栓(5)固定在固定板(23)上。

5.如權利要求1-4任意一項所述的用于糧食檢測設備的進料組件，其特征在于：所述吸塵機構包括吸塵管(6)和設置在吸塵管(6)一端的風機(7)，吸塵管(6)的另一端與矩形管(2)上的吸塵口(21)相對接，所述吸塵管(6)為中間高、兩端向下傾斜的結構。

6.如權利要求5所述的用于糧食檢測設備的進料組件，其特征在于：所述吸塵管(6)的側壁上設有透明觀察窗(61)。

7.如權利要求5所述的用于糧食檢測設備的進料組件，其特征在于：所述吸塵管(6)中間最高位置處設有與吸塵管(6)連通的高壓氣體吹噴口(62)。

8.如權利要求5所述的用于糧食檢測設備的進料組件，其特征在于：所述吸塵管(6)靠近風機(7)的一端的下方設有排渣管(8)，所述排渣管(8)與吸塵管(6)的連接口處設有插板閥(9)。

技術總結
本技術公開的是糧食檢測設備領域的一種用于糧食檢測設備的進料組件，包括進料閥和吸塵機構，所述進料閥下方設有一段矩形管，矩形管靠近進料閥的一端設有折彎部，所述折彎部的內壁包括第一斜面和第二斜面，第一斜面位于第二斜面的上方，且兩者的傾斜方向相反，所述第二斜面的外側設有與第二斜面平行且能插入到矩形管內的調節板，所述矩形管上與調節板相對的一側設有吸塵口，所述吸塵口位于調節板的下方，所述吸塵機構與吸塵口相對接。本技術利用矩形管上的第一斜面和第二斜面來使糧食沿矩形管的寬度方向均布，減少糧食堆疊厚度，之后再通過調節板使糧食的落料點靠近吸塵口，便于吸塵機構將雜質吸走，提高了風選效果。
