本技術涉及織物起球測試，具體為一種織物起毛起球測試儀。

背景技術：

1、織物在日常使用、實際穿用與洗滌過程中，不斷經受摩擦，在容易受到摩擦的部位上，織物表面的纖維端由于摩擦滑動而松散露出織物表面，并呈現許多令人討厭的毛絨，即為“起毛”，若這些毛絨在繼續穿用中不能及時脫落，又繼續經受摩擦卷曲而互相糾纏在一起，被揉成許多球形子粒，通常稱為“起球”，織物起毛起球會使織物外觀惡化，降低織物的服用性能，特別是合成纖維織物，由于纖維本身抱合性能差，強力高，彈性好，所以起球更為突出，目前起毛起球已成為評定織物服用性能的主要指標之一。

2、常見的織物起毛球測試裝置，一般是直接將待測試的織物平鋪在測試臺上，然后通過摩擦測試起球程度，而織物沒有設置限位結構，在摩擦測試過程中，織物容易偏移，導致測試數值不準確的情況。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種織物起毛起球測試儀，解決了上述背景中提到的問題。

2、本實用新型提供如下技術方案：

3、包括：支撐底板以及支撐底板頂部固定連接的底托板，

4、還包括：

5、測試倉，安裝在底托板的上部，底托板的表面開設有定位槽；

6、定位塊，固設在測試倉的側壁，定位塊與定位槽的開槽尺寸適配；

7、位移開槽，開設在底托板的上部，位移開槽的上方設置有夾持螺桿，夾持螺桿的外部嚙合套設有夾持橫板。

8、進一步的，位移開槽的槽內安裝有位移螺桿，在位移開槽的槽內設置有嚙合套設在位移螺桿外部的螺桿移動部。

9、進一步的，夾持螺桿的底部與螺桿移動部的表面轉動連接，夾持橫板與螺桿移動部的上部平行。

10、進一步的，支撐底板的側壁向外延伸固設有支撐立柱，支撐立柱的頂部設置有向支撐底板上部延伸的支撐橫板。

11、進一步的，支撐橫板的內部螺旋安裝有調節螺桿，調節螺桿的頂部連接有連接托盤，連接托盤的底壁固設有電機，電機的輸出端連接有測試轉盤。

12、進一步的，連接托盤的頂部固設有限位立桿，限位立桿滑動穿設在支撐橫板的內部。

13、進一步的，定位槽的槽截面形狀為l形，定位槽的槽頂部設置有貫穿底托板表面的螺孔。

14、與現有技術對比，本實用新型具備以下有益效果：

15、本申請在測試倉外設置了環形分布的夾持橫板，通過操作夾持螺桿可調節夾持橫板與螺桿移動部的間距，從而使夾持橫板以及螺桿移動部可將待檢測的織物的邊角進行加固，通過對織物的多個邊角進行加固，使整個織物在進行摩擦起毛球的試驗過程中，位置處于較為穩定的狀態，從而提高測試數據的準確性，且通過位移螺桿的驅動可調節夾持橫板距離測試倉中心處的距離，改變夾持點，提高適用范圍。

技術特征：

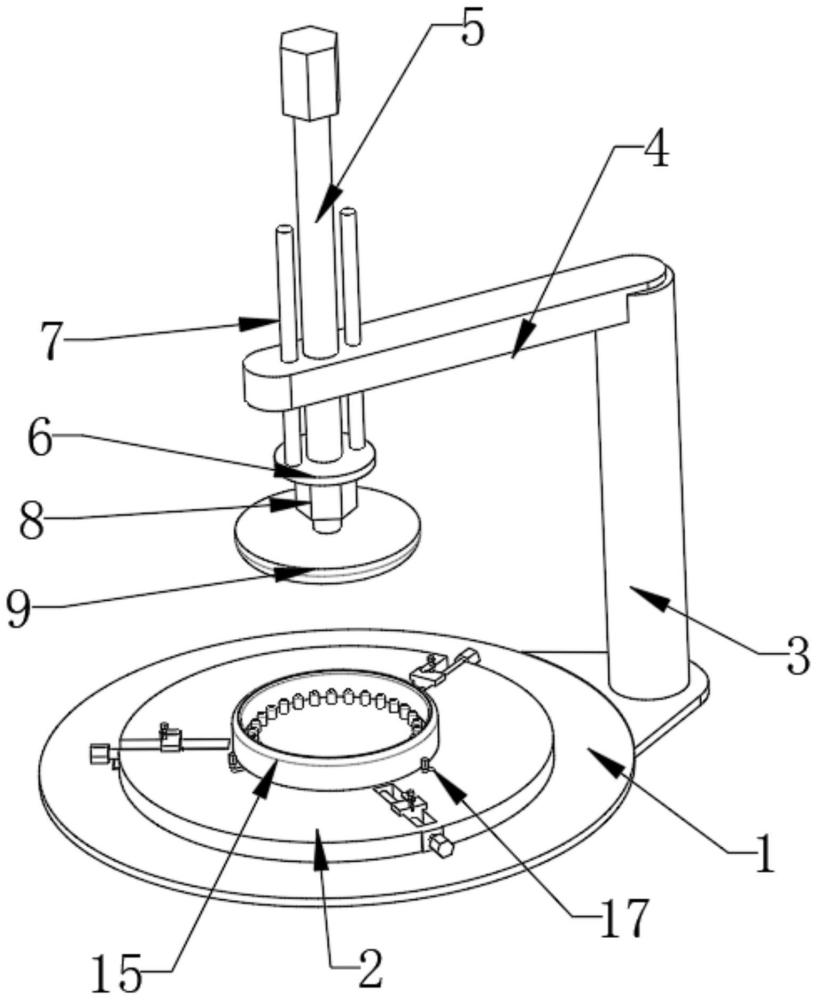

1.一種織物起毛起球測試儀，包括：支撐底板（1）以及支撐底板（1）頂部固定連接的底托板（2），

2.根據權利要求1所述的一種織物起毛起球測試儀，其特征在于，位移開槽（10）的槽內安裝有位移螺桿（11），在位移開槽（10）的槽內設置有嚙合套設在位移螺桿（11）外部的螺桿移動部（12）。

3.根據權利要求1所述的一種織物起毛起球測試儀，其特征在于，夾持螺桿（14）的底部與螺桿移動部（12）的表面轉動連接，夾持橫板（13）與螺桿移動部（12）的上部平行。

4.根據權利要求1所述的一種織物起毛起球測試儀，其特征在于，支撐底板（1）的側壁向外延伸固設有支撐立柱（3），支撐立柱（3）的頂部設置有向支撐底板（1）上部延伸的支撐橫板（4）。

5.根據權利要求4所述的一種織物起毛起球測試儀，其特征在于，支撐橫板（4）的內部螺旋安裝有調節螺桿（5），調節螺桿（5）的頂部連接有連接托盤（6），連接托盤（6）的底壁固設有電機（8），電機（8）的輸出端連接有測試轉盤（9）。

6.根據權利要求5所述的一種織物起毛起球測試儀，其特征在于，連接托盤（6）的頂部固設有限位立桿（7），限位立桿（7）滑動穿設在支撐橫板（4）的內部。

7.根據權利要求1所述的一種織物起毛起球測試儀，其特征在于，定位槽（17）的槽截面形狀為l形，定位槽（17）的槽頂部設置有貫穿底托板（2）表面的螺孔。

技術總結
本技術涉及織物起球測試技術領域，且公開了一種織物起毛起球測試儀，包括：支撐底板以及支撐底板頂部固定連接的底托板，還包括：測試倉，安裝在底托板的上部，底托板的表面開設有定位槽；定位塊，固設在測試倉的側壁，定位塊與定位槽的開槽尺寸適配；位移開槽的上方設置有夾持螺桿，夾持螺桿的外部嚙合套設有夾持橫板。本申請在測試倉外設置了環形分布的夾持橫板，通過操作夾持螺桿可調節夾持橫板與螺桿移動部的間距，從而使夾持橫板以及螺桿移動部可將待檢測的織物的邊角進行加固，通過對織物的多個邊角進行加固，使整個織物在進行摩擦起毛球的試驗過程中，位置處于較為穩定的狀態，從而提高測試數據的準確性。

技術研發人員：鄔柳靜,黃海燕,劉冠瓊,楊亞鳳
受保護的技術使用者：寧波博恒質量技術服務有限公司
技術研發日：20240506
技術公布日：2025/3/20
