本技術涉及鹽霧試驗儀器，具體為一種鹽霧試驗測試裝置。

背景技術：

1、鹽霧試驗測試裝置是用于模擬鹽霧環境，以測試產品或金屬材料的耐腐蝕性能的設備，鹽霧試驗測試裝置可以分為天然環境暴露試驗和人工加速模擬鹽霧環境試驗兩類。其中，人工加速模擬鹽霧環境試驗是利用具有一定容積空間的試驗設備——鹽霧試驗箱，在其容積空間內用人工的方法，造成鹽霧環境來對產品的耐鹽霧腐蝕性能質量進行考核。

2、現有的鹽霧試驗測試裝置大多采用封閉式設計，測試過程中需要人工操作，如加鹽、控制溫度等，這不僅增加了測試的復雜度，而且影響了測試的準確性和可靠性。

技術實現思路

1、本實用新型的目的在于提供一種鹽霧試驗測試裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鹽霧試驗測試裝置，包括鹽霧試驗儀、控制單元和鹽水箱，所述鹽霧試驗儀的正面上方一側設置有控制單元，所述鹽霧試驗儀的頂部一側固定安裝有試驗室，所述試驗室內部的底部固定安裝有置物架，所述試驗室的底部固定安裝有鹽水箱，所述鹽水箱內部的底部設置有加熱器，所述鹽水箱的內部下方一側設置有溫度傳感器，所述鹽水箱的一側固定安裝有儲鹽罐，所述儲鹽罐的底部通過管道安裝有加鹽泵，且加鹽泵的輸入端與鹽水箱連通。

3、使用時工作人員可以同控制單元對裝置的運行參數進行調整，通過控制單元控制加熱器運行對鹽水箱內部的鹽水進行加熱，用于對試驗室內部模擬鹽霧環境，加鹽泵能將儲鹽罐內部的鹽加入鹽水中，實現自動向鹽水箱內部添加鹽，通過溫度傳感器能夠監測并反饋鹽水箱、試驗室內部的溫度，通過與控制單元、加熱器的配合使用可用于控制和設定環境溫度，試驗室采用plc控制系統，可以用于裝置的開關以及內部電氣設備的協同運行和測試過程；

4、具體來說，儲鹽罐中儲存有鹽，加鹽泵將鹽從儲鹽罐中抽出并注入鹽水箱中。溫度控制系統由加熱器和溫度傳感器實現，加熱器用于加熱鹽水箱、試驗室，溫度傳感器用于檢測鹽水箱、試驗室的溫度，并將溫度信號反饋給控制單元，試驗室根據溫度信號和預設的程序控制鹽水箱、試驗室的開關和測試過程，同時也可用于設置測試參數和查看測試結果；

5、本裝置自動化程度高，無需人工操作，降低了測試復雜度，提高了測試準確性和可靠性，試驗室采用封閉設計，能夠模擬鹽霧環境，提高了測試的真實性，通過裝置的自動加鹽功能，能夠自動添加鹽，避免了人工添加的不便和誤差，裝置也能夠精確控制試驗室、鹽水箱的溫度，保證了測試的一致性和準確性。

6、優選的，所述鹽水箱的內部安裝有鐘形塔，且鐘形塔頂部貫穿于置物架。

7、通過鐘形塔能將霧氣輸送給試驗室內部，可以制造試驗室內部試驗環境。

8、優選的，所述試驗室的正面通過合頁鉸接安裝有密封門，所述密封門的正面下方安裝有視窗。

9、視窗能為工作人員手部提供握持位置，方便工作人員將密封門打開，以便存取試驗品。

10、優選的，所述鹽霧試驗儀的正面一側通過合頁鉸接安裝有檢修門，所述鹽霧試驗儀的頂部一側安裝有運行指示燈。

11、通過檢修門的拆卸方便工作人員對鹽霧試驗儀內部構件進行檢修維護，通過運行指示燈能對裝置的運行狀態進行指示，以便查看裝置是否正常運行。

12、優選的，所述控制單元與加鹽泵、溫度傳感器、加熱器、運行指示燈電性連接。

13、控制單元是一種具有微處理機的數字電子設備，是用于自動化控制的數字邏輯控制裝置，因控制單元與加鹽泵、溫度傳感器、加熱器、運行指示燈電性連接，可以通過控制單元對裝置內部各類電氣元件進行控制，使其根據輸入指令協同運行。

14、綜上所述，本申請包括以下有益技術效果：

15、1、通過裝置的自動加鹽功能，能夠自動添加鹽，避免了人工添加的不便和誤差，裝置也能夠精確控制試驗室、鹽水箱的溫度，保證了測試的一致性和準確性。

16、2、本實用新型自動化程度高，無需人工操作，降低了測試復雜度，提高了測試準確性和可靠性，試驗室采用封閉設計，能夠模擬鹽霧環境，提高了測試的真實性。

技術特征：

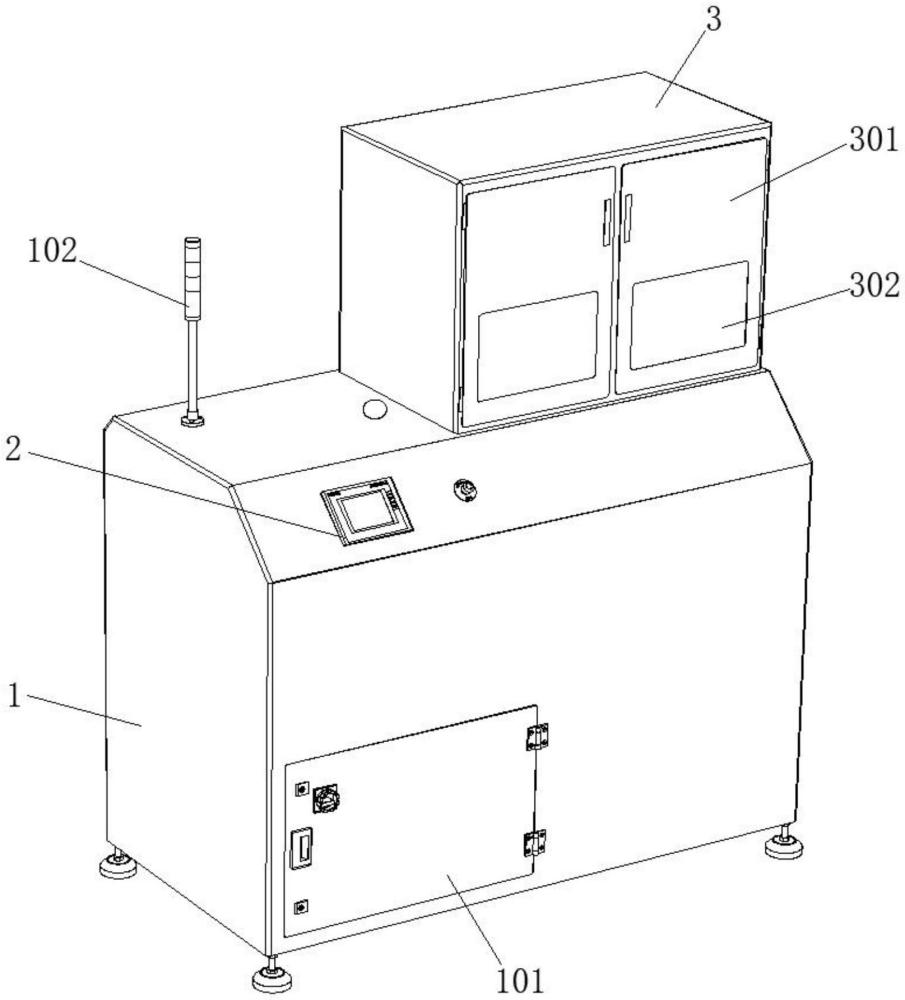

1.一種鹽霧試驗測試裝置，包括鹽霧試驗儀(1)、控制單元(2)和鹽水箱(5)，其特征在于：所述鹽霧試驗儀(1)的正面上方一側設置有控制單元(2)，所述鹽霧試驗儀(1)的頂部一側固定安裝有試驗室(3)，所述試驗室(3)內部的底部固定安裝有置物架(303)，所述試驗室(3)的底部固定安裝有鹽水箱(5)，所述鹽水箱(5)內部的底部設置有加熱器(501)，所述鹽水箱(5)的內部下方一側設置有溫度傳感器(502)，所述鹽水箱(5)的一側固定安裝有儲鹽罐(4)，所述儲鹽罐(4)的底部通過管道安裝有加鹽泵(401)，且加鹽泵(401)的輸入端與鹽水箱(5)連通。

2.根據權利要求1所述的一種鹽霧試驗測試裝置，其特征在于：所述鹽水箱(5)的內部安裝有鐘形塔(503)，且鐘形塔(503)頂部貫穿于置物架(303)。

3.根據權利要求1所述的一種鹽霧試驗測試裝置，其特征在于：所述試驗室(3)的正面通過合頁鉸接安裝有密封門(301)，所述密封門(301)的正面下方安裝有視窗(302)。

4.根據權利要求1所述的一種鹽霧試驗測試裝置，其特征在于：所述鹽霧試驗儀(1)的正面一側通過合頁鉸接安裝有檢修門(101)，所述鹽霧試驗儀(1)的頂部一側安裝有運行指示燈(102)。

5.根據權利要求1所述的一種鹽霧試驗測試裝置，其特征在于：所述控制單元(2)與加鹽泵(401)、溫度傳感器(502)、加熱器(501)、運行指示燈(102)電性連接。

技術總結
本申請涉及一種鹽霧試驗測試裝置，包括鹽霧試驗儀、控制單元和鹽水箱，所述鹽霧試驗儀的正面上方一側設置有控制單元，所述鹽霧試驗儀的頂部一側固定安裝有試驗室，所述試驗室內部的底部固定安裝有置物架，所述試驗室的底部固定安裝有鹽水箱，所述鹽水箱內部的底部設置有加熱器，所述鹽水箱的內部下方一側設置有溫度傳感器，所述鹽水箱的一側固定安裝有儲鹽罐，所述儲鹽罐的底部通過管道安裝有加鹽泵，且加鹽泵的輸入端與鹽水箱連通。通過裝置的自動加鹽功能，能夠自動添加鹽，避免了人工添加的不便和誤差，裝置也能夠精確控制試驗室、鹽水箱的溫度，保證了測試的一致性和準確性。

技術研發人員：黎偉平,肖滿文
受保護的技術使用者：合肥海旭新材料科技有限公司
技術研發日：20240515
技術公布日：2025/4/28
