本申請涉及線束的檢測夾具的領域，尤其是涉及一種汽車線束的檢測夾具。

背景技術：

1、線束是指由銅材沖制而成的接觸件端子與電線電纜壓接后，外面再塑壓絕緣體或外加金屬殼體等，以線束捆扎形成連接電路的組件，然而在線束投入使用錢，需要對線束外部的絕緣皮進行拉力強度的檢測，而現有的檢測裝置在對線束進行拉力檢測中，由于固定夾具對線束外壁固定的緊合度不高，容易使得線束的兩端脫落，導致檢測的數值不準確，十分影響檢測的相率。

技術實現思路

1、為了解決由于固定夾具對線束外壁固定的緊合度不高，容易使得線束的兩端脫落，導致檢測的數值不準確，十分影響檢測的相率的問題，本申請?zhí)峁┮环N汽車線束的檢測夾具。

2、本申請?zhí)峁┑囊环N采用如下的技術方案：

3、一種汽車線束的檢測夾具，包括平板，所述平板的頂面兩端分別設有左板和右板，所述左板和右板相對的一側分別設有左固定夾具和右固定夾具，所述左板和右板上分別設有安裝殼和液壓缸，所述安裝殼的內部設有拉力傳感器，所述拉力傳感器的輸出端與左固定夾具相連接，所述液壓缸的輸出端與右固定夾具相連接，所述左固定夾具和右固定夾具均包括有固定圓環，所述固定圓環的外壁貫通設有空槽，所述空槽的內部設有柱體，所述柱體的外壁兩側均貫通設有滑槽，且柱體的內部設有移動柱，所述移動柱的外壁設有滑塊，所述滑塊與滑槽相滑動連接，所述移動柱的頂面設有支桿，所述支桿的頂部貫穿柱體，且向上延伸連接有圓板，所述移動柱的底部貫穿柱體，且向下延伸連接有弧形夾板，所述滑塊的外壁設有圓桿，所述圓桿的外部套設有螺母，所述弧形夾板設有三個，且呈圓周狀等距離分布。

4、優選的，所述平板上貫通設有通口，所述通口的內部設有移動板，所述移動板的頂面與右固定夾具相連接，且移動板的兩端均穿設有滑桿，所述滑桿的兩端分別與通口的內壁相連接。

5、綜上所述，本申請包括以下有益技術效果：

6、通過圓板帶動支桿朝著固定圓環內部的方向移動，支桿的移動帶動移動柱進行移動，移動柱的移動帶動滑塊在滑槽的內部移動，且移動柱的移動帶動弧形夾板進行移動，直至三個弧形夾板與線束的外壁相貼合，然后通過螺母將支桿與柱體相固定連接，通過左固定夾具和右固定夾具能夠?qū)€(xiàn)束的兩端進行夾緊固定，防止線束在進行拉力檢測時，由于兩端夾緊固定組件不夠穩固，導致檢測效果不佳的現象出現，且通過液壓缸的輸出端帶動右固定夾具及移動板沿著滑桿的水平方向朝著遠離左固定夾具的方向進行移動，通過拉動右固定夾具能夠?qū)€(xiàn)束進行拉力檢測。

技術特征：

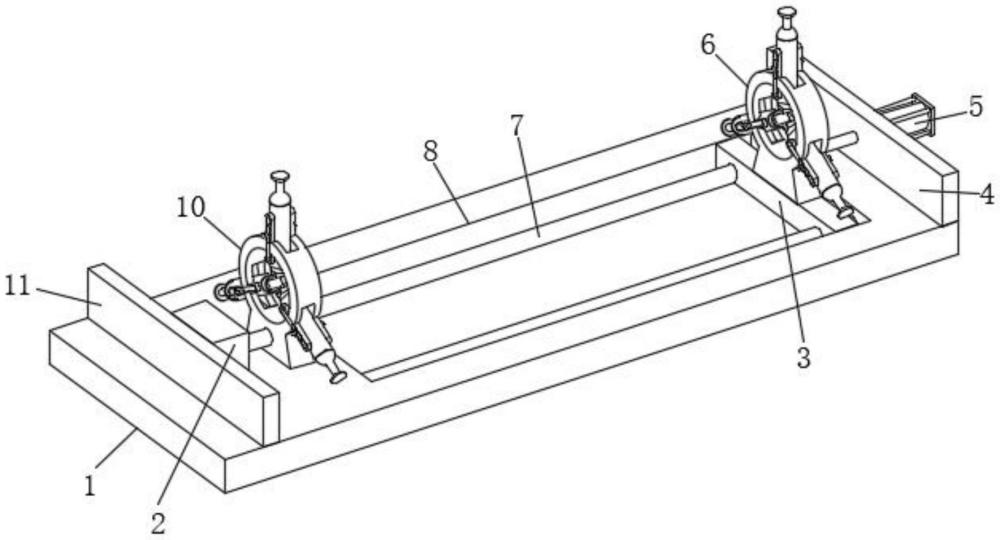

1.一種汽車線束的檢測夾具，包括平板(1)，其特征在于：所述平板(1)的頂面兩端分別設有左板(11)和右板(4)，所述左板(11)和右板(4)相對的一側分別設有左固定夾具(10)和右固定夾具(6)，所述左板(11)和右板(4)上分別設有安裝殼(2)和液壓缸(5)，所述安裝殼(2)的內部設有拉力傳感器，所述拉力傳感器的輸出端與左固定夾具(10)相連接，所述液壓缸(5)的輸出端與右固定夾具(6)相連接，所述左固定夾具(10)和右固定夾具(6)均包括有固定圓環(20)，所述固定圓環(20)的外壁貫通設有空槽(21)，所述空槽(21)的內部設有柱體(17)，所述柱體(17)的外壁兩側均貫通設有滑槽(18)，且柱體(17)的內部設有移動柱(15)，所述移動柱(15)的外壁設有滑塊(14)，所述滑塊(14)與滑槽(18)相滑動連接，所述移動柱(15)的頂面設有支桿(13)，所述支桿(13)的頂部貫穿柱體(17)，且向上延伸連接有圓板(12)，所述移動柱(15)的底部貫穿柱體(17)，且向下延伸連接有弧形夾板(19)，所述滑塊(14)的外壁設有圓桿(16)，所述圓桿(16)的外部套設有螺母，所述弧形夾板(19)設有三個，且呈圓周狀等距離分布。

2.根據權利要求1所述的一種汽車線束的檢測夾具，其特征在于：所述平板(1)上貫通設有通口(8)，所述通口(8)的內部設有移動板(3)，所述移動板(3)的頂面與右固定夾具(6)相連接，且移動板(3)的兩端均穿設有滑桿(7)，所述滑桿(7)的兩端分別與通口(8)的內壁相連接。

技術總結
本申請涉及線束的檢測夾具領域，且公開了一種汽車線束的檢測夾具，包括平板，平板的頂面兩端分別設有左板和右板，左板和右板相對的一側分別設有左固定夾具和右固定夾具，左板和右板上分別設有安裝殼和液壓缸，安裝殼的內部設有拉力傳感器，拉力傳感器的輸出端與左固定夾具相連接，液壓缸的輸出端與右固定夾具相連接；本申請通過左固定夾具和右固定夾具能夠?qū)€(xiàn)束的兩端進行夾緊固定，防止線束在進行拉力檢測時，由于兩端夾緊固定組件不夠穩固，導致檢測效果不佳的現象出現，且通過液壓缸的輸出端帶動右固定夾具及移動板沿著滑桿的水平方向朝著遠離左固定夾具的方向進行移動，通過拉動右固定夾具能夠?qū)€(xiàn)束進行拉力檢測。

技術研發人員：郭靖,尹俠,高權,洪秀玲,沈麗
受保護的技術使用者：合肥蜀豐科技有限公司
技術研發日：20240514
技術公布日：2025/4/28
