本發明涉及鹽礦探測，具體涉及一種水采鹽礦測量裝置以及鹽礦方法。

背景技術：

1、水溶開采作為我國鹽礦普遍采用的開采方式，雖然具有成本低、勞動成本低、工藝簡單和開采效率高等優點，但在開采過程中，溶鹽礦石的溶解會導致地下形成較大規模的溶腔，這些溶腔若無良好的支撐和控制措施，就會對地下結構造成不穩定影響，進而引發地面塌陷等災害，不僅會給經濟造成巨大損失，還可能導致人員傷亡事故的發生。

2、目前國內外學者對于鹽礦溶腔形態測量已有一定的研究，但尚未形成智能化的體系實時監測溶腔變化，導致在分析溶腔形態變化、采鹽進度及安全性時效率和實時性低，需要花費較大成本整合處理數據。

技術實現思路

1、本發明的主要目的是提出一種水采鹽礦測量裝置以及鹽礦方法，旨在解決上述問題。

2、為實現上述目的，本發明提出的一種水采鹽礦測量裝置，包括：

3、至少一集成框，所述集成框用于設于鹽礦溶腔內的一監測位；

4、至少一監測組件，用于設于所述集成框內，所述監測組件包括溶腔形態測量單元和溶腔鹵水參數監測單元，所述溶腔形態測量單元包括聲吶，用于測量所述鹽礦溶腔的形態，所述溶腔鹵水參數監測單元包括至少一傳感器，所述傳感器為壓力傳感器、水位傳感器、濃度傳感器或流速傳感器，用于監測所述鹽礦溶腔內的鹵水參數；以及，

5、控制處理終端，與所述溶腔形態測量單元、所述溶腔鹵水參數監測單元電連接。

6、可選地，所述水采鹽礦測量裝置包括三個所述集成框和三個所述監測組件，三個所述集成框用于一一對應的設于所述鹽礦溶腔內的三個監測位，三個所述監測組件一一對應的設于三個所述集成框內。

7、可選地，所述聲吶包括：

8、防水外殼；

9、探測單元，設于所述防水外殼內，包括聲波發射器、聲波接收器和聲吶驅動總成，所述聲波發射器用于向所述鹽礦溶腔內發射聲波信號，所述聲波接收器用于接收經所述鹽礦溶腔反射的聲波信，所述聲吶驅動總成與所述聲波發射器、所述聲波接收器電連接；以及，

10、控制器，設于所述防水外殼內，與所述聲吶驅動總成、所述控制處理終端電連接。

11、可選地，所述溶腔形態測量單元還包括穩定器以及定位器，所述穩定器和所述定位器分別設于所述防水外殼，且與所述控制器電連接。

12、可選地，所述溶腔形態測量單元還包括：

13、安裝座，所述探測單元設于所述安裝座；

14、活動座，安裝于所述防水外殼內，且貫穿有一活動通孔，所述安裝座可轉動地設于所述活動通孔；以及，

15、驅動件，與所述安裝座驅動連接，以驅動所述安裝座可相對所述活動座轉動；

16、所述控制器與所述驅動件電連接。

17、可選地，所述溶腔鹵水參數監測單元還包括至少一安裝結構，所述安裝結構包括安裝外殼和固定座，所述固定座安裝于所述集成框內，所述安裝外殼可拆卸地安裝于所述固定座上，且所述安裝外殼上安裝有至少一所述傳感器。

18、可選地，所述集成框包括底板、多個上連接桿以及設于所述底板和所述上連接桿之間的多個側連接桿，所述底板和所述多個上連接桿沿上下方向間隔分布，多個所述側連接桿設于所述底板和所述多個上連接桿之間，且沿所述集成框的周向間隔分布，各所述側連接桿沿上下方向延伸設置，所述上連接桿與所述側連接桿相垂直設置；

19、所述底板分別采用高比重材料制備；

20、所述上連接桿和所述側連接桿采用不銹鋼材料制備。

21、可選地，所述集成框的外周設有防腐層。

22、本發明還提供一種水采鹽礦測量方法，適用于水采鹽礦測量裝置，所述水采鹽礦測量方法包括以下步驟：

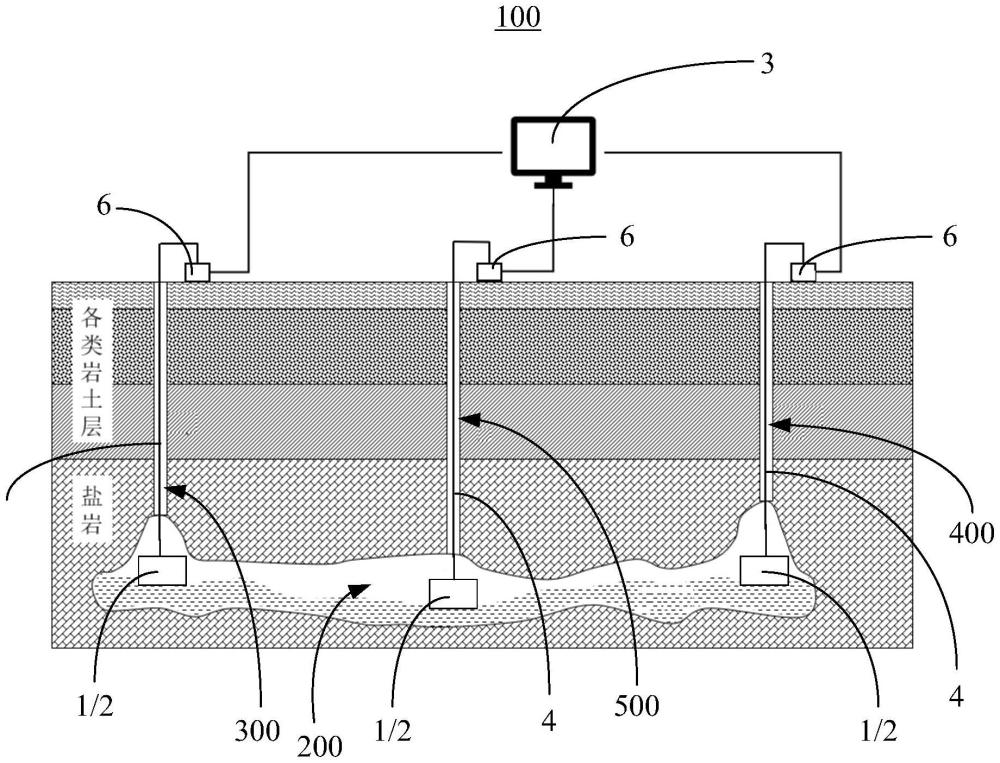

23、步驟s100、根據水采鹽礦的工程地質概況，在注水井和出鹵井的中間區域布設監測井，所述注水井、所述出鹵井和所述監測井與鹽礦溶腔連通，且在所述鹽礦溶腔對應所述注水井、所述出鹵井和所述監測井分別設有一監測位；

24、步驟s200、將三個安裝有監測組件的集成框分別沿所述注水井、所述出鹵井和所述監測井下放至所述監測位處；

25、步驟s300、控制所述監測組件內的聲吶測量鹽礦溶腔的形態、以及控制所述監測組件內的壓力傳感器、水位傳感器、濃度傳感器和流速傳感器監測所述鹽礦溶腔內的鹵水參數，并傳輸至控制處理終端；

26、步驟s400、通過所述控制處理終端處理分析所述監測組件傳輸?shù)柠}礦溶腔的形態信息和鹵水參數信息，得到所述水采鹽礦溶腔形態的實時變化和不同位置的鹵水狀態，并定期生成有關采鹽進度、采鹽效率和采鹽安全性的綜合報告。

27、本發明的技術方案中，所述溶腔形態測量單元和所述溶腔鹵水參數監測單元通過所述集成框集成設置，并下放至所述鹽礦溶腔內的監測位處進行監測，具體的，通過所述溶腔形態測量單元即聲吶測量所述鹽礦溶腔的形態，通過所述溶腔鹵水參數監測單元即傳感器監測所述鹽礦溶腔的鹵水參數，再通過所述控制處理終端分析處理監測得到的信息，能夠得到所述水采鹽礦溶腔形態的實時變化和鹵水狀態，實時反映采鹽進度與效率，并分析溶腔穩定性，以此定期生成有關采鹽進度、采鹽效率和采鹽安全性的綜合報告，有效避免水采鹽礦塌陷事故的發生，同時對于采鹽區噴鹵預防有一定的作用；如此，實現水采鹽礦過程中對溶腔形態和鹵水參數的智能化監測，提高監測精度，并節省大量的人力及時間成本。

技術特征：

1.一種水采鹽礦測量裝置，其特征在于，所述水采鹽礦測量裝置包括：

2.如權利要求1所述的水采鹽礦測量裝置，其特征在于，所述水采鹽礦測量裝置包括三個所述集成框和三個所述監測組件，三個所述集成框用于一一對應的設于所述鹽礦溶腔內的三個監測位，三個所述監測組件一一對應的設于三個所述集成框內。

3.如權利要求1或2所述的水采鹽礦測量裝置，其特征在于，所述聲吶包括：

4.如權利要求3所述的水采鹽礦測量裝置，其特征在于，所述溶腔形態測量單元還包括穩定器以及定位器，所述穩定器和所述定位器分別設于所述防水外殼，且與所述控制器電連接。

5.如權利要求3所述的水采鹽礦測量裝置，其特征在于，所述溶腔形態測量單元還包括：

6.如權利要求1或2所述的水采鹽礦測量裝置，其特征在于，所述溶腔鹵水參數監測單元還包括至少一安裝結構，所述安裝結構包括安裝外殼和固定座，所述固定座安裝于所述集成框內，所述安裝外殼可拆卸地安裝于所述固定座上，且所述安裝外殼上安裝有至少一所述傳感器。

7.如權利要求1或2所述的水采鹽礦測量裝置，其特征在于，所述集成框包括底板、多個上連接桿以及設于所述底板和所述上連接桿之間的多個側連接桿，所述底板和所述多個上連接桿沿上下方向間隔分布，多個所述側連接桿設于所述底板和所述多個上連接桿之間，且沿所述集成框的周向間隔分布，各所述側連接桿沿上下方向延伸設置，所述上連接桿與所述側連接桿相垂直設置；

8.如權利要求7所述的水采鹽礦測量裝置，其特征在于，所述集成框的外周設有防腐層。

9.一種水采鹽礦測量方法，適用于如權利要求1-8中任一項所述的水采鹽礦測量裝置，其特征在于，所述水采鹽礦測量方法包括以下步驟：

技術總結
本發明公開一種水采鹽礦測量裝置以及水采鹽礦測量方法，水采鹽礦測量裝置包括至少一集成框、至少一監測組件以及控制處理終端，集成框用于設于鹽礦溶腔內的一監測位；監測組件用于設于集成框內，監測組件包括溶腔形態測量單元和溶腔鹵水參數監測單元，溶腔形態測量單元包括聲吶，用于測量鹽礦溶腔的形態，溶腔鹵水參數監測單元包括至少一傳感器，傳感器為壓力傳感器、水位傳感器、濃度傳感器或流速傳感器，用于監測鹽礦溶腔內的鹵水參數；控制處理終端與溶腔形態測量單元、溶腔鹵水參數監測單元電連接；如此，實現水采鹽礦過程中對溶腔形態和鹵水參數的智能化監測，提高監測精度，并節省大量的人力及時間成本。

技術研發人員：譚飛,溫浩,鄒俊鵬,焦玉勇,張國華,呂加賀
受保護的技術使用者：中國地質大學（武漢）
技術研發日：
技術公布日：2025/4/28
