本發明涉及智能檢測，更具體地說本發明涉及一種加熱器水垢檢測系統。

背景技術：

1、為了滿足人們對熱水的需求，市面上存在各種加熱設備，其中水龍頭加熱設備應用最為廣泛，為了實現水龍頭的即時加熱功能，需要在水龍頭內安裝加熱器。本領域技術人員清楚水龍頭長時間使用后，其內部的加熱器表面會出現水垢，當水垢量達到一定程度時，會嚴重地影響到加熱器對外的熱傳導效果，進而影響水龍頭的加熱效率，影響使用者的使用體驗。另外水垢也同時影響著水龍頭的使用壽命，水垢對加熱器的熱傳導造成影響，加熱器內部的發熱元件及絕緣元件等溫度會升高，當加熱器溫度達到一定程度時可能引起發熱元件熔斷，絕緣元件絕緣失效等現象。

2、現有技術中主要是根據加熱器的表面溫度判斷加熱器表面的水垢量，此手段檢測效果欠佳，難以準確判斷加熱器表面的水垢量。

技術實現思路

1、為解決上述技術問題，本發明的目的在于：提供一種加熱器水垢檢測系統。

2、本發明為解決問題所采用的技術方案是：

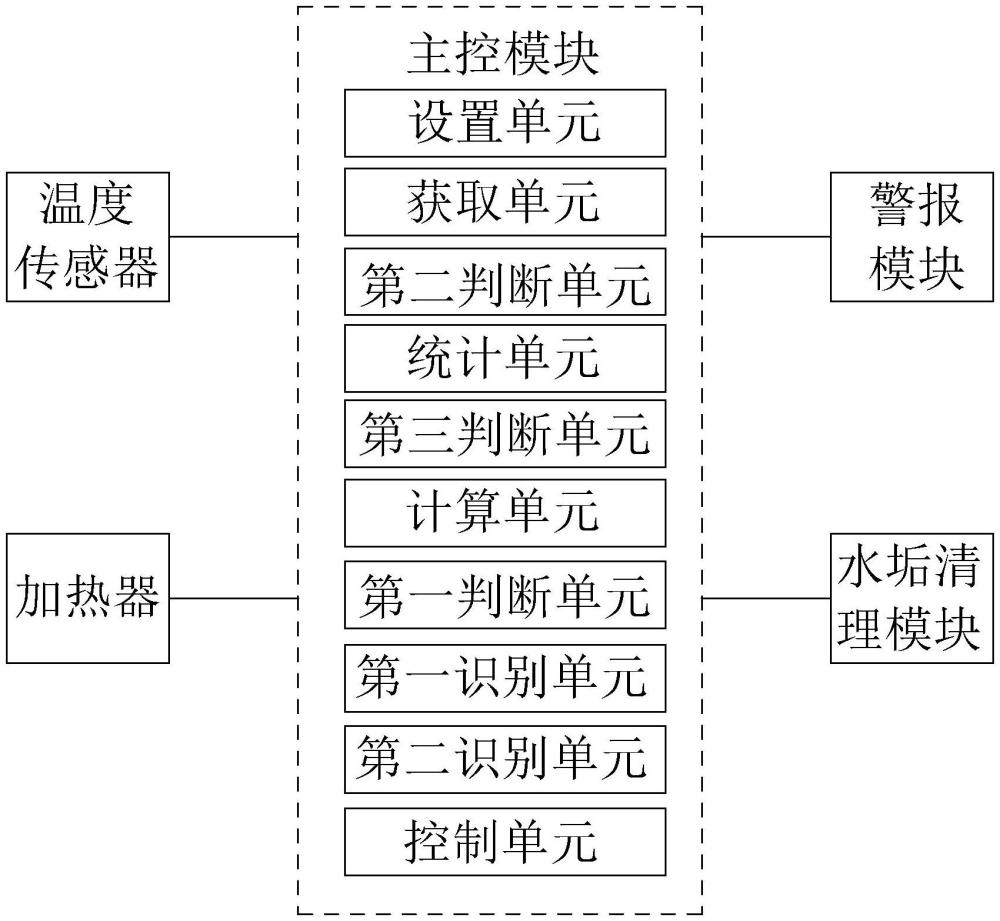

3、一種加熱器水垢檢測系統，包括加熱器、主控模塊以及多個溫度傳感器，所述溫度傳感器分別用于檢測所述加熱器的表面溫度以及液體溫度，各個所述溫度傳感器分別與所述主控模塊相連；

4、所述主控模塊包括：

5、獲取單元，用于通過所述溫度傳感器獲取所述加熱器的表面溫度以及液體溫度，將所述加熱器的表面溫度定義為第一溫度值，將液體溫度定義為第二溫度值；

6、計算單元，用于計算所述第一溫度值與所述第二溫度值之間的差值，將該差值定義為目標溫度差值；

7、第一識別單元，用于根據所述目標溫度值識別所述加熱器表面的水垢量。

8、作為上述技術方案的進一步改進，所述主控模塊還包括：

9、設置單元，用于設置溫度閥值；

10、第一判斷單元，用于判斷所述目標溫度差值是否大于所述溫度閥值；

11、控制單元，用于當所述目標溫度差值大于所述溫度閥值時，輸出確認信號。

12、作為上述技術方案的進一步改進，所述主控模塊還包括：

13、第二判斷單元，用于判斷所述加熱器是否通電；

14、所述計算單元中當所述加熱器啟動通電后，計算所述第一溫度值與所述第二溫度值之間的差值，將該差值定義為目標溫度差值。

15、作為上述技術方案的進一步改進，所述設置單元還包括設置時間閥值；

16、所述主控模塊還包括：

17、統計單元，用于當所述加熱器啟動通電后，統計所述加熱器的通電持續時間；

18、第三判斷單元，用于判斷所述通電持續時間是否大于所述時間閥值；

19、所述計算單元中當所述通電持續時間大于所述時間閥值時，計算所述第一溫度值與所述第二溫度值之間的差值，將該差值定義為目標溫度差值。

20、作為上述技術方案的進一步改進，所述設置單元還包括設置多個溫度區間以及多個水垢量等級，所述溫度區間與所述水垢量等級一一對應；

21、所述主控模塊還包括：

22、第二識別單元，用于識別所述目標溫度差值所處的所述溫度區間以及相對應的水垢量等級；

23、所述控制單元還用于輸出當前的水垢量等級。

24、作為上述技術方案的進一步改進，本系統還包括警報模塊，所述警報模塊與所述主控模塊相連，所述警報模塊接收到所述確認信號后作出警報動作。

25、作為上述技術方案的進一步改進，本系統還包括水垢清理模塊，所述主控模塊與所述水垢清理模塊相連；

26、所述主控模塊中所述控制單元中還用于當所述目標溫度差值大于所述溫度閥值時，控制所述水垢清理模塊啟動。

27、本發明的有益效果是：本技術方案通過溫度傳感器檢測加熱器表面的第一溫度值與液體的第二溫度值，主控模塊利用第一溫度值與第二溫度值之間的差值作為識別加熱器水垢量的依據，以此提高對加熱器表面水垢量檢測的準確度。

技術特征：

1.一種加熱器水垢檢測系統，其特征在于：包括加熱器、主控模塊以及多個溫度傳感器，所述溫度傳感器分別用于檢測所述加熱器的表面溫度以及液體溫度，各個所述溫度傳感器分別與所述主控模塊相連；

2.根據權利要求1所示的一種加熱器水垢檢測系統，其特征在于，所述主控模塊還包括：

3.根據權利要求2所述的一種加熱器水垢檢測系統，其特征在于，所述主控模塊還包括：

4.根據權利要求2所述的一種加熱器水垢檢測系統，其特征在于：所述設置單元還包括設置時間閥值；

5.根據權利要求2所述的一種加熱器水垢檢測系統，其特征在于：所述設置單元還包括設置多個溫度區間以及多個水垢量等級，所述溫度區間與所述水垢量等級一一對應；

6.根據權利要求1所示的一種加熱器水垢檢測系統，其特征在于，還包括警報模塊，所述警報模塊與所述主控模塊相連，所述警報模塊接收到所述確認信號后作出警報動作。

7.根據權利要求1所述的一種加熱器水垢檢測系統，其特征在于：還包括水垢清理模塊，所述主控模塊與所述水垢清理模塊相連；

技術總結
本發明公開了一種加熱器水垢檢測系統，包括加熱器、主控模塊以及多個溫度傳感器，各個所述溫度傳感器分別與所述主控模塊相連；所述主控模塊包括獲取單元、計算單元、第一識別單元。本技術方案通過溫度傳感器檢測加熱器表面的第一溫度值與液體的第二溫度值，主控模塊利用第一溫度值與第二溫度值之間的差值作為識別加熱器水垢量的依據，以此提高對加熱器表面水垢量檢測的準確度。

技術研發人員：陳志超,張燕光,李磊
受保護的技術使用者：江門市水寶電器科技有限公司
技術研發日：
技術公布日：2025/4/28
