本技術涉及路面抗凝冰混合料試驗設備，更具體的說，涉及一種抗凝冰混合料添加劑緩釋效果測定裝置。

背景技術：

1、抗凝冰材料主要由憎水性材料和抗凝冰成分（無機鹵化物或有機多元醇基化物）組成，微觀上具有核－殼膠囊結構，發揮抗凝冰作用的成分被外部結構所包裹，以降低其釋放速度，提高使用的時間。其中，抗凝冰成分能夠降低冰點；?憎水材料主要發揮界面隔離作用，能夠在路面表層形成一個隔離性界面，阻擋水分浸入，同時降低冰與路的粘結性。在這種情況下，路面將很難結冰，且可以融?化表層雪，由于抗凝冰路面抗凝冰與憎水的特性，水不會在路表二次結冰，路面上的冰雪極易被清除。

2、抗凝冰改性劑在保證降低路面冰點的基礎上，在改性劑中添加了緩釋劑，緩釋劑主要成分為一種微觀多孔材料，對抗凝冰改性劑有效成分進行裹覆后，有效成分與外界環境透過多孔材料的孔道進行接觸，能夠在非凝冰季節減少自融冰改性劑的流失，同時保障降雪凝冰期間有效成分的持續析出，但不同的緩釋劑摻量會影響到抗凝冰混合料試件的有效使用周期，需要根據不同的瀝青混合料級配的抗凝冰混合料試件進行測定，因此，需要設計對應的測定裝置，來測定不同摻量的緩釋劑的緩釋效果。

技術實現思路

1、本實用新型的目的是提供了一種抗凝冰混合料添加劑緩釋效果測定裝置，該裝置可以一次性對多個不同級配的抗凝冰混合料試件進行不同緩釋劑摻量的測定實驗，通過測定沖刷去離子水的導電率，判定不同摻量的緩釋劑的緩釋效果，提高測試人員工作效率，減少實驗誤差。

2、為了實現上述目的，本實用新型采用的技術方案如下：

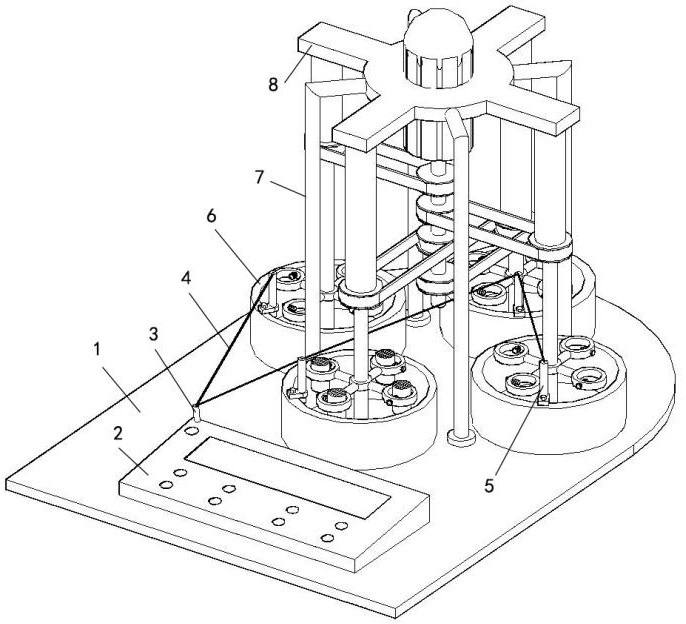

3、一種抗凝冰混合料添加劑緩釋效果測定裝置，包括底板，所述的底板上表面前方位置處設有電導率測試儀，所述的電導率測試儀通過接線柱外接線路連接到若干個檢測探頭上，所述的若干個檢測探頭分別伸入到若干個上方開口的實驗容器內部，其中若干個上方開口的實驗容器呈正多邊形分布在底板上表面后方位置處，所述的底板上表面后方位置處還設有若干個支架桿且若干個支架桿上方均連接到安裝板上，所述的若干個支架桿與實驗容器交錯分布。

4、作為本方案的進一步優化，所述的安裝板中心位置處開通孔且通孔內部嵌入安裝有驅動電機，所述的驅動電機外接控制面板和電源，所述的驅動電機下方輸出軸軸身上安裝有從上到下若干個等距間隔分布的主動盤，所述的安裝板四周向外凸起且凸起區域均向下連接有安裝柱，所述的安裝柱下端通過轉動軸承座轉動連接有從動盤，所述的主動盤通過傳動帶與從動盤傳動連接，其中每個從動盤下表面中心位置處均焊接固定有轉軸。

5、作為本方案的進一步優化，所述的轉軸伸入到對應側下方的實驗容器內部，所述的轉軸軸身上固定有套環，所述的套環四周均通過連桿向外連接有若干個等距間隔的安裝環，所述的安裝環側面開設有內螺紋孔且所述的內螺紋孔內部穿過頂緊螺桿，所述的頂緊螺桿向內擰緊將抗凝冰混合料試件倒裝固定在安裝環內部。

6、作為本方案的進一步優化，所述的檢測探頭通過連接座固定且所述的連接座通過螺母固定在實驗容器邊緣。

7、作為本方案的進一步優化，所述的抗凝冰混合料試件從上到下包括抗凝冰層、中面層、下面層、水泥穩定碎石基層和土基。

8、與已有技術相比，本實用新型的有益效果如下：

9、本實用新型中設置了若干個實驗容器結構，可以在不同的實驗容器中，放置不同級配的抗凝冰混合料試件，同時，每個實驗容器又設有若干個等距間隔的安裝環，可以在安裝環上固定相同級配但不同緩釋劑摻量的抗凝冰混合料試，一次性對多個不同級配的抗凝冰混合料試件進行不同緩釋劑摻量的測定實驗，通過測定沖刷去離子水的導電率，判定不同摻量的緩釋劑的緩釋效果，提高測試人員工作效率，減少實驗誤差。

技術特征：

1.一種抗凝冰混合料添加劑緩釋效果測定裝置，包括底板，其特征在于：所述的底板上表面前方位置處設有電導率測試儀，所述的電導率測試儀通過接線柱外接線路連接到若干個檢測探頭上，所述的若干個檢測探頭分別伸入到若干個上方開口的實驗容器內部，其中若干個上方開口的實驗容器呈正多邊形分布在底板上表面后方位置處，所述的底板上表面后方位置處還設有若干個支架桿且若干個支架桿上方均連接到安裝板上，所述的若干個支架桿與實驗容器交錯分布。

2.根據權利要求1所述的一種抗凝冰混合料添加劑緩釋效果測定裝置，其特征在于：所述的安裝板中心位置處開通孔且通孔內部嵌入安裝有驅動電機，所述的驅動電機外接控制面板和電源，所述的驅動電機下方輸出軸軸身上安裝有從上到下若干個等距間隔分布的主動盤，所述的安裝板四周向外凸起且凸起區域均向下連接有安裝柱，所述的安裝柱下端通過轉動軸承座轉動連接有從動盤，所述的主動盤通過傳動帶與從動盤傳動連接，其中每個從動盤下表面中心位置處均焊接固定有轉軸。

3.根據權利要求2所述的一種抗凝冰混合料添加劑緩釋效果測定裝置，其特征在于：所述的轉軸伸入到對應側下方的實驗容器內部，所述的轉軸軸身上固定有套環，所述的套環四周均通過連桿向外連接有若干個等距間隔的安裝環，所述的安裝環側面開設有內螺紋孔且所述的內螺紋孔內部穿過頂緊螺桿，所述的頂緊螺桿向內擰緊將抗凝冰混合料試件倒裝固定在安裝環內部。

4.根據權利要求3所述的一種抗凝冰混合料添加劑緩釋效果測定裝置，其特征在于：所述的檢測探頭通過連接座固定且所述的連接座通過螺母固定在實驗容器邊緣。

5.根據權利要求4所述的一種抗凝冰混合料添加劑緩釋效果測定裝置，其特征在于：所述的抗凝冰混合料試件從上到下包括抗凝冰層、中面層、下面層、水泥穩定碎石基層和土基。

技術總結
本技術公開了一種抗凝冰混合料添加劑緩釋效果測定裝置，包括底板，所述的底板上表面前方位置處設有電導率測試儀，所述的電導率測試儀通過接線柱外接線路連接到若干個檢測探頭上，所述的若干個檢測探頭分別伸入到若干個上方開口的實驗容器內部，其中若干個上方開口的實驗容器呈正多邊形分布在底板上表面后方位置處，所述的底板上表面后方位置處還設有若干個支架桿且若干個支架桿上方均連接到安裝板上，所述的若干個支架桿與實驗容器交錯分布。該裝置可以一次性對多個不同級配的抗凝冰混合料試件進行不同緩釋劑摻量的測定實驗，通過測定沖刷去離子水的導電率，判定不同摻量的緩釋劑的緩釋效果，提高測試人員工作效率，減少實驗誤差。

技術研發人員：高銘,魯來勇,朱會茹,張艷旭,趙鵬飛,李倩,宋曉東,王進利,肖俊航,郭茂,張亞杰,田紅軍
受保護的技術使用者：河南省第一公路工程有限公司
技術研發日：20240516
技術公布日：2025/4/28
