本技術涉及包裝印刷檢測機構，具體為基于視頻的包裝印刷檢測機構。

背景技術：

1、包裝印刷檢測機構是指專門負責對包裝印刷品進行檢測和質量控制的機構，這些機構通常配備有先進的檢測設備和技術，能夠?qū)τ∷⑵返念伾⑶逦取ξ痪鹊榷鄠€方面進行全面檢測，通過對印刷品的檢測，可以確保產品的質量符合標準，提高產品的競爭力和市場認可度。

2、目前國內大部分制造廠采用人工檢測的方式來對包裝印刷進行檢測，然而該種方式十分占用勞動力，同時存在勞動檢測量大，檢測速度慢的弊端，很難滿足現有在線高效檢測的需求，為此我們提出一種基于視頻的包裝印刷檢測機構。

技術實現思路

1、本實用新型的目的在于提供基于視頻的包裝印刷檢測機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：基于視頻的包裝印刷檢測機構，包括底座，所述底座的頂部固定連接有第一側板和第二側板，所述第一側板和第二側板之間且位于底座的上方轉動連接有兩個輔助輥，兩個所述輔助輥的上方設置有輸送帶，所述輸送帶的上方設置有載物板，所述底座的頂部且位于第一側板和第二側板之間開設有功能倉，所述功能倉的兩側均滑動連接有抵觸塊，兩個所述抵觸塊的一側均與載物板的一側相抵觸，所述功能倉的內部設置有調節組件，所述調節組件用于帶動兩個抵觸塊移動，所述第一側板和第二側板之間滑動連接有橫板，所述橫板的底部固定安裝有高清拍攝頭，所述第一側板的內部設置有升降組件，所述升降組件用于帶動高清拍攝頭移動，所述底座的一側固定安裝有檢測機體，所述檢測機體與高清拍攝頭電性連接。

3、作為本技術方案的進一步優選的，所述調節組件包括旋轉桿，所述旋轉桿轉動連接在功能倉的內壁之間，所述旋轉桿的外側固定連接有兩個齒輪，兩個所述齒輪的外側分別嚙合連接有齒條，所述齒條的一側與抵觸塊固定連接。

4、作為本技術方案的進一步優選的，所述升降組件包括第一滑槽，所述第一滑槽開設在第一側板的一側，所述第一滑槽的內壁之間轉動連接有螺紋桿，所述螺紋桿的外側與橫板螺紋連接，所述第一側板的頂部固定安裝有第一伺服電機，所述第一伺服電機的輸出端延伸至第一滑槽的內部且與螺紋桿固定連接。

5、作為本技術方案的進一步優選的，所述功能倉的內壁兩側均開設有限位槽，所述齒條的一側固定連接有限位塊，所述限位塊的外側與限位槽的內壁滑動連接。

6、作為本技術方案的進一步優選的，所述功能倉的內壁兩側均固定連接有固定板，所述固定板的一側與齒條滑動連接。

7、作為本技術方案的進一步優選的，所述底座的一側固定安裝有第二伺服電機，所述第二伺服電機的輸出端延伸至功能倉的內部且與旋轉桿固定連接。

8、作為本技術方案的進一步優選的，所述第二側板的一側開設有第二滑槽，所述第二滑槽的內壁之間固定連接有導向桿，所述導向桿的外側與橫板滑動連接。

9、本實用新型提供了基于視頻的包裝印刷檢測機構，具備以下有益效果：

10、(1)本實用新型通過調節組件帶動兩個抵觸塊在功能倉的內壁之間滑動，通過將抵觸塊的一側與載物板抵觸，使得物料被精準定位在輸送帶的上方，從而便于高清拍攝頭進行拍攝，避免在拍攝的過程中出現物料纏影，影響檢測精度。

11、(2)本實用新型通過升降組件帶動高清拍攝頭在第一側板與第二側板之間移動，從而便于高清拍攝頭根據實際使用的需求進行調整，方便應對不同類型的包裝物料，進一步便于配合檢測機體完成基于視頻的包裝印刷檢測工作。

技術特征：

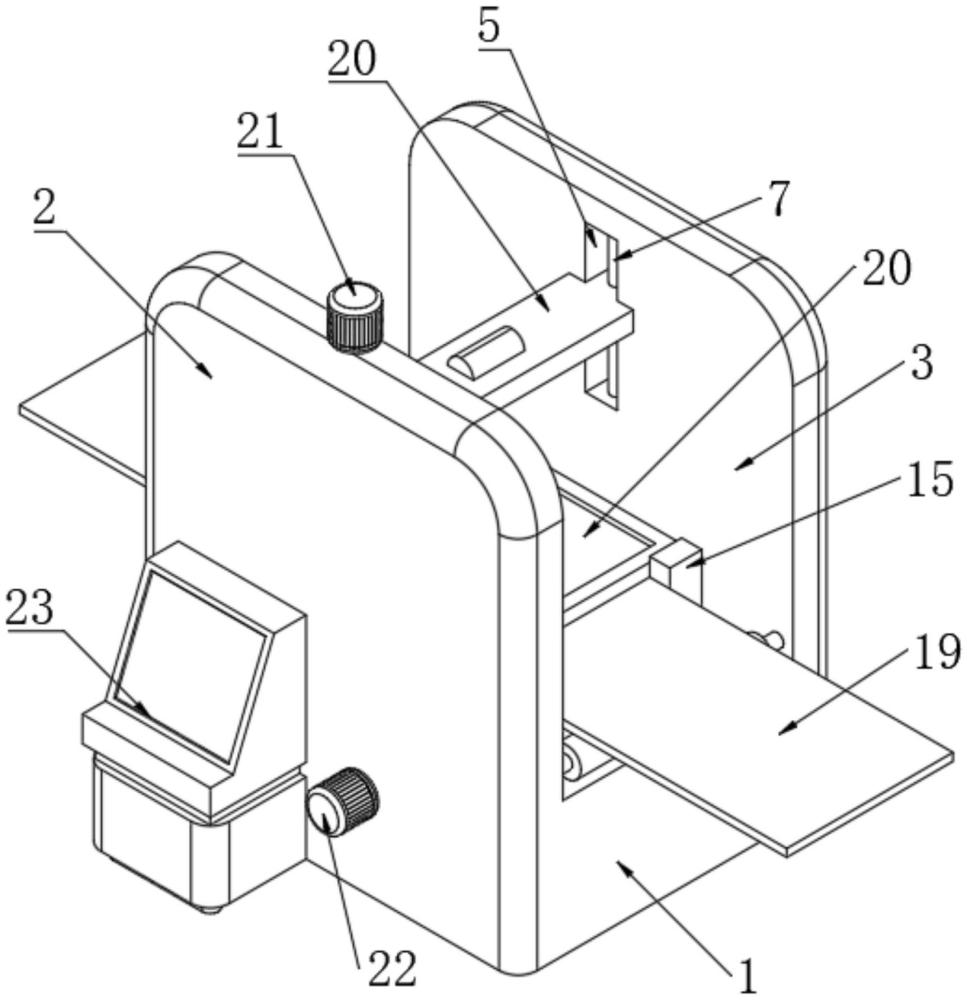

1.基于視頻的包裝印刷檢測機構，包括底座(1)，其特征在于：所述底座(1)的頂部固定連接有第一側板(2)和第二側板(3)，所述第一側板(2)和第二側板(3)之間且位于底座(1)的上方轉動連接有兩個輔助輥(13)，兩個所述輔助輥(13)的上方設置有輸送帶(19)，所述輸送帶(19)的上方設置有載物板(20)，所述底座(1)的頂部且位于第一側板(2)和第二側板(3)之間開設有功能倉(10)，所述功能倉(10)的兩側均滑動連接有抵觸塊(15)，兩個所述抵觸塊(15)的一側均與載物板(20)的一側相抵觸，所述功能倉(10)的內部設置有調節組件，所述調節組件用于帶動兩個抵觸塊(15)移動，所述第一側板(2)和第二側板(3)之間滑動連接有橫板(8)，所述橫板(8)的底部固定安裝有高清拍攝頭(9)，所述第一側板(2)的內部設置有升降組件，所述升降組件用于帶動高清拍攝頭(9)移動，所述底座(1)的一側固定安裝有檢測機體(23)，所述檢測機體(23)與高清拍攝頭(9)電性連接。

2.根據權利要求1所述的基于視頻的包裝印刷檢測機構，其特征在于：所述調節組件包括旋轉桿(11)，所述旋轉桿(11)轉動連接在功能倉(10)的內壁之間，所述旋轉桿(11)的外側固定連接有兩個齒輪(12)，兩個所述齒輪(12)的外側分別嚙合連接有齒條(14)，所述齒條(14)的一側與抵觸塊(15)固定連接。

3.根據權利要求1所述的基于視頻的包裝印刷檢測機構，其特征在于：所述升降組件包括第一滑槽(4)，所述第一滑槽(4)開設在第一側板(2)的一側，所述第一滑槽(4)的內壁之間轉動連接有螺紋桿(6)，所述螺紋桿(6)的外側與橫板(8)螺紋連接，所述第一側板(2)的頂部固定安裝有第一伺服電機(21)，所述第一伺服電機(21)的輸出端延伸至第一滑槽(4)的內部且與螺紋桿(6)固定連接。

4.根據權利要求2所述的基于視頻的包裝印刷檢測機構，其特征在于：所述功能倉(10)的內壁兩側均開設有限位槽(17)，所述齒條(14)的一側固定連接有限位塊(16)，所述限位塊(16)的外側與限位槽(17)的內壁滑動連接。

5.根據權利要求2所述的基于視頻的包裝印刷檢測機構，其特征在于：所述功能倉(10)的內壁兩側均固定連接有固定板(18)，所述固定板(18)的一側與齒條(14)滑動連接。

6.根據權利要求2所述的基于視頻的包裝印刷檢測機構，其特征在于：所述底座(1)的一側固定安裝有第二伺服電機(22)，所述第二伺服電機(22)的輸出端延伸至功能倉(10)的內部且與旋轉桿(11)固定連接。

7.根據權利要求3所述的基于視頻的包裝印刷檢測機構，其特征在于：所述第二側板(3)的一側開設有第二滑槽(5)，所述第二滑槽(5)的內壁之間固定連接有導向桿(7)，所述導向桿(7)的外側與橫板(8)滑動連接。

技術總結
本技術公開了基于視頻的包裝印刷檢測機構，包括底座，底座的頂部固定連接有第一側板和第二側板，第一側板和第二側板之間且位于底座的上方轉動連接有兩個輔助輥，兩個輔助輥的上方設置有輸送帶，輸送帶的上方設置有載物板，底座的頂部且位于第一側板和第二側板之間開設有功能倉，功能倉的兩側均滑動連接有抵觸塊，兩個抵觸塊的一側均與載物板的一側相抵觸，功能倉的內部設置有調節組件，調節組件用于帶動兩個抵觸塊移動。本技術通過調節組件帶動兩個抵觸塊在功能倉的內壁之間滑動，通過將抵觸塊的一側與載物板抵觸，使得物料被精準定位在輸送帶的上方，從而便于高清拍攝頭進行拍攝，避免在拍攝的過程中出現物料纏影，影響檢測精度。

技術研發人員：崔曉明,李鵬,馬艷超,郭紅玉,聶朝東,高會玲
受保護的技術使用者：鄭州華美彩印紙品有限公司
技術研發日：20240520
技術公布日：2025/4/28
