本公開涉及一種發光顯示面板以及使用該發光顯示面板的發光顯示設備。

背景技術：

1、用于向駕駛員和乘客提供信息或內容的多個發光顯示設備可以安裝在車輛上。

2、在安裝在車輛上的發光顯示設備當中，安裝在儀表板上的發光顯示設備變得越來越大。

3、然而，由于安裝在儀表板上的發光顯示設備的視角是固定的，因此在某些情況下駕駛員和乘客可能感到觀看視頻不舒適。例如，發光顯示設備可以包括在車輛中并且向駕駛員和同車旅客提供各種信息。然而，車輛中的發光顯示設備可以顯示內容或導致車輛內部出現明亮的光，這使駕駛員分心，會損害安全性。因此，需要一種顯示裝置，該顯示裝置能夠選擇性地控制視角并限制顯示的內容，以避免干擾駕駛員的注意力并提高安全性，同時還提高乘客的便利性和體驗。

4、上述背景技術是本公開的一部分以設計本公開，或者是通過設計本公開的過程獲取的技術信息，但是可能不被視為在公開本公開之前向公眾公開的已知技術。

技術實現思路

1、因此，本公開旨在提供一種發光顯示設備，該發光顯示設備基本上消除了由于相關技術的限制和缺點而導致的一個或更多個問題。

2、本公開的一個方面旨在提供一種發光顯示面板以及使用該發光顯示面板的發光顯示設備，其中設置在子像素中以控制視角的第一視角控制晶體管的極性類型和第二視角控制晶體管的極性類型彼此不同。

3、本公開的另一方面旨在提供一種發光顯示面板以及使用該發光顯示面板的發光顯示設備，其中僅第一發光單元或僅第二發光單元在發光區中的每一個發光區中被驅動，從而輸出具有第一視角的圖像或輸出具有第二視角的圖像。

4、本公開的附加優點和特征將部分地在以下描述中闡述，并且部分地對于本領域的普通技術人員而言在檢查以下描述時將變得顯而易見，或者可以從本公開的實踐中習得。本公開的目的和其它優點可以通過在書面描述以及附圖中特別指出的結構來實現和獲得。

5、為了實現這些和其它優點并且根據本公開的目的，如本文實施和廣義描述的，提供了一種發光顯示面板，所述發光顯示面板包括：設置有子像素的顯示區和設置在所述顯示區外部的非顯示區，其中，所述子像素中的每個子像素都包括：第一發光單元，所述第一發光單元由第一視角控制晶體管驅動；以及第二發光單元，所述第二發光單元由第二視角控制晶體管驅動，設置在所述第一發光單元中的第一透鏡和設置在所述第二發光單元中的第二透鏡具有不同的形狀，并且所述第一視角控制晶體管的極性類型與所述第二視角控制晶體管的極性類型不同。

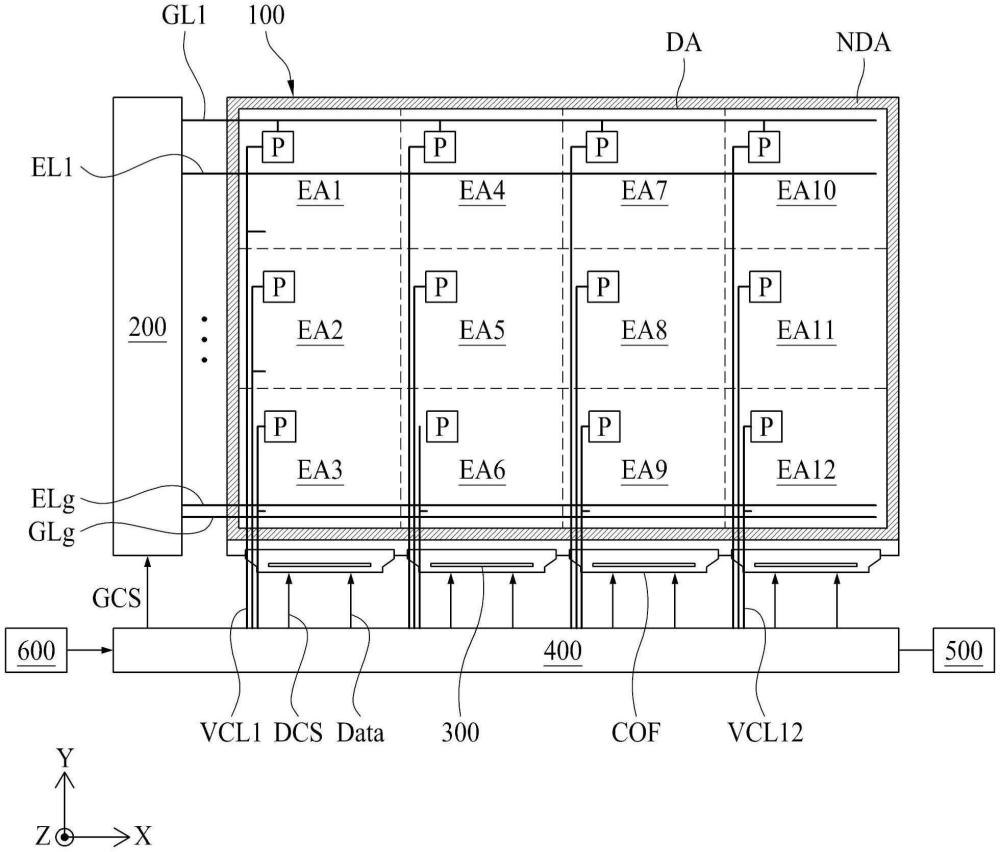

6、為了實現這些和其它優點并且根據本公開的目的，如本文實施和廣義描述的，提供了一種發光顯示設備，所述發光顯示設備包括：設置有子像素的顯示區和設置在所述顯示區外部的非顯示區，其中，所述子像素中的每個子像素都包括：第一發光單元，所述第一發光單元由第一視角控制晶體管驅動；以及第二發光單元，所述第二發光單元由第二視角控制晶體管驅動，從所述第一發光單元輸出的光的第一視角與從所述第二發光單元輸出的光的第二視角不同，所述顯示區被劃分為沿著第一方向的至少兩個發光區，所述顯示區被劃分為沿著與所述第一方向不同的第二方向的至少兩個發光區，并且僅所述第一發光單元或僅所述第二發光單元在所述發光區中的每個發光區中被驅動。

7、應當理解，本公開的前述一般描述和以下詳細描述都是示例和說明性的，并且旨在提供對所要求保護的本公開的進一步解釋。

技術特征：

1.一種發光顯示面板，所述發光顯示面板包括：

2.根據權利要求1所述的發光顯示面板，其中，所述第一視角控制晶體管為n型晶體管，并且所述第二視角控制晶體管為p型晶體管，或者

3.根據權利要求1所述的發光顯示面板，其中，所述第一視角控制晶體管連接在所述第一發光單元與驅動晶體管之間，所述驅動晶體管被配置成控制供應到所述第一發光單元或所述第二發光單元的電流的大小，并且

4.根據權利要求1所述的發光顯示面板，其中，所述第一發光單元包括：

5.根據權利要求1所述的發光顯示面板，其中，所述顯示區被劃分為多個發光區，所述多個發光區包括沿著第一方向設置的至少兩個發光區和沿著不同于所述第一方向的第二方向設置的至少兩個發光區，

6.根據權利要求5所述的發光顯示面板，其中，所述第s視角控制線和所述第s+1視角控制線連接到被配置成生成所述第s視角控制信號和所述第s+1視角控制信號的控制驅動器。

7.一種發光顯示設備，所述發光顯示設備包括：

8.根據權利要求7所述的發光顯示設備，其中，所述第一視角控制晶體管連接在所述第一發光單元與驅動晶體管之間，所述驅動晶體管被配置成控制供應到所述第一發光單元或所述第二發光單元的電流的大小，并且

9.根據權利要求7所述的發光顯示設備，其中，所述多個發光區中的每個發光區都被配置成被獨立地驅動。

10.根據權利要求7所述的發光顯示設備，其中，所述第一視角控制晶體管為n型晶體管，并且所述第二視角控制晶體管為p型晶體管，或者

11.根據權利要求7所述的發光顯示設備，其中，當所述第一視角控制晶體管導通時，所述第二視角控制晶體管截止，并且

12.根據權利要求7所述的發光顯示設備，其中，所述第一發光單元包括：

13.根據權利要求12所述的發光顯示設備，其中，通過所述第一透鏡從所述第一發光裝置輸出的光的視角與通過所述第二透鏡從所述第二發光裝置輸出的光的視角彼此不同。

14.根據權利要求7所述的發光顯示設備，其中，所述多個發光區當中的第s發光區中的第一視角控制晶體管的柵極和第二視角控制晶體管的柵極連接到被配置成接收第s視角控制信號的第s視角控制線，其中，s為小于所述多個發光區的數量的自然數，并且

15.根據權利要求14所述的發光顯示設備，其中，所述第s視角控制線和所述第s+1視角控制線連接到被配置成生成所述第s視角控制信號和所述第s+1視角控制信號的控制驅動器。

16.一種顯示裝置，所述顯示裝置包括：

17.根據權利要求16所述的顯示裝置，所述顯示裝置還包括：

18.根據權利要求16所述的顯示裝置，所述顯示裝置還包括：

19.根據權利要求16所述的顯示裝置，其中，所述控制器還被配置成：

20.根據權利要求19所述的顯示裝置，其中，所述多個發光區布置成包括至少兩行和至少兩列的網格。

21.根據權利要求19所述的顯示裝置，其中，所述控制器還被配置成：

技術總結
本發明涉及發光顯示面板、發光顯示設備以及顯示裝置。發光顯示面板可以包括：包括子像素的顯示區和在所述顯示區的外部的非顯示區，其中，所述子像素中的每個子像素都包括：第一發光單元，所述第一發光單元被配置成由第一視角控制晶體管驅動；以及第二發光單元，所述第二發光單元被配置成由第二視角控制晶體管驅動。此外，包括在所述第一發光單元中的第一透鏡的形狀與包括在所述第二發光單元中的第二透鏡的形狀不同，并且所述第一視角控制晶體管的極性類型與所述第二視角控制晶體管的極性類型不同。

技術研發人員：李根植,趙镕完
受保護的技術使用者：樂金顯示有限公司
技術研發日：
技術公布日：2025/4/28
