本技術屬于皮革生產檢測，尤其涉及一種皮革檢測裝置。

背景技術：

1、皮革工業是一個傳統工業，其生產過程中的產品質量控制一直沿襲經驗控制的模式，對于成品皮革的重要品質性能，即皮革紋理的分類一直沿襲觀感評價的方法，即手檢方法；這種方法較為直觀。

2、但是，該方式需要投入較多的人力使用，并且檢測精準性較差，效率較低，操作的麻煩。

技術實現思路

1、本實用新型的目的在于：針對現有技術的不足，提供一種皮革檢測裝置，能夠解決上述的需要投入較多的人力使用，并且檢測精準性較差的技術問題。

2、為了實現上述目的，本實用新型采用如下技術方案：

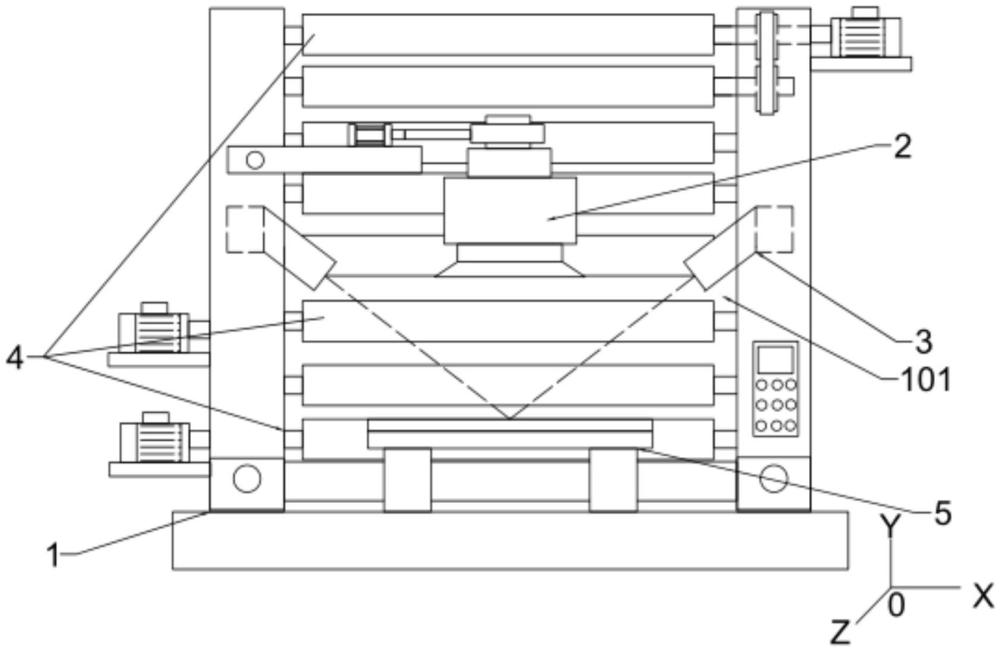

3、一種皮革檢測裝置，包括機架、圖像采集機構、補光部件、檢測臺和輸送機構；所述機架內設有檢測內腔；所述檢測臺連接于所述機架上；并且所述檢測臺用于置放待測皮革；所述圖像采集機構設置于所述檢測臺的上方；所述補光部件連接于所述機架上；并且所述補光部件的光照區域設置于所述檢測臺上；所述輸送機構連接于所述機架上，并且所述輸送機構的輸送方向呈沿著所述檢測內腔內寬度和高度所在平面設置；所述輸送機構的輸出端與所述檢測臺連通。

4、優選地：所述圖像采集機構包括橫移驅動部件和圖像采集器；所述橫移驅動部件的安裝端連接于所述機架上；所述橫移驅動部件的驅動端連接于所述圖像采集器；所述圖像采集器的采集端呈朝向所述檢測臺設置。

5、優選地：所述補光部件的數量為至少兩個，所有所述補光部件的光照區域均設有至少部分重合區域，且設置于所述檢測臺上。

6、優選地：所述補光部件包括燈源和擺動驅動部件；所述擺動驅動部件連接于所述機架上，且與所述燈源驅動連接。

7、優選地：所述檢測臺包括檢測支撐架；所述檢測支撐架活動連接于所述機架上，且設置于所述圖像采集機構的下方。

8、優選地：所述檢測支撐架包括從上到下依次設置的吸光板和支撐板。

9、優選地：所述檢測臺還包括滑動塊和滑軌；所述滑軌固定連接于所述機架上；所述滑動塊滑動連接于所述滑軌上；所述檢測支撐架固定連接于所述滑動塊上。

10、優選地：所述輸送機構包括沿著所述檢測內腔內寬度和高度所在平面且從上到下依次設置的第一輥送組件、第二輥送組件以及所述第一輥送組件；并且所述兩個第一輥送組件分別設置于所述圖像采集機構的上下兩側；所述第二輥送組件設置于所述圖像采集機構的背側端。

11、優選地：所述第一輥送組件包括第一驅動電機、第一水平輸送輥和第一水平輸送輥；所述第一驅動電機連接于所述機架上，且與所述第一水平輸送輥驅動連接；所述第一水平輸送輥與所述第一水平輸送輥傳動連接；并且所述第一水平輸送輥和所述第一水平輸送輥沿著豎直方向并排設置；所述第一水平輸送輥和所述第一水平輸送輥之間設有第一輸送間隙。

12、優選地：所述第二輥送組件包括第二驅動電機、第一豎直輸送輥和第二豎直輸送輥；所述第二驅動電機連接于所述機架上，且與所述第一豎直輸送輥驅動連接；所述第一豎直輸送輥與所述第二豎直輸送輥傳動連接；并且所述第一豎直輸送輥和所述第二豎直輸送輥沿著水平方向并排設置；所述第一豎直輸送輥和所述第二豎直輸送輥之間設有第二輸送間隙。

13、本實用新型的有益效果在于，本技術方案通過沿著檢測內腔內寬度和高度所在平面的輸送機構輸送皮革，并且結合輸送機構能夠輸送待測皮革至檢測臺，可以有效地節省檢測裝置的占用空間，并且可以提高檢測操作的便捷性；再通過補光部件的補光作用以及圖像采集機構的采集作用可以快速且精準地采集到待測皮革的表面的紋理，從而提高檢測的便捷性和快速性，提高檢測效率。

技術特征：

1.一種皮革檢測裝置，其特征在于：包括機架、圖像采集機構、補光部件、檢測臺和輸送機構；所述機架內設有檢測內腔；所述檢測臺連接于所述機架上；并且所述檢測臺用于置放待測皮革；所述圖像采集機構設置于所述檢測臺的上方；所述補光部件連接于所述機架上；并且所述補光部件的光照區域設置于所述檢測臺上；所述輸送機構連接于所述機架上，并且所述輸送機構的輸送方向呈沿著所述檢測內腔內寬度和高度所在平面設置；所述輸送機構的輸出端與所述檢測臺連通。

2.根據權利要求1所述皮革檢測裝置，其特征在于：所述圖像采集機構包括橫移驅動部件和圖像采集器；所述橫移驅動部件的安裝端連接于所述機架上；所述橫移驅動部件的驅動端連接于所述圖像采集器；所述圖像采集器的采集端呈朝向所述檢測臺設置。

3.根據權利要求1所述皮革檢測裝置，其特征在于：所述補光部件的數量為至少兩個，所有所述補光部件的光照區域均設有至少部分重合區域，且設置于所述檢測臺上。

4.根據權利要求1或3所述皮革檢測裝置，其特征在于：所述補光部件包括燈源和擺動驅動部件；所述擺動驅動部件連接于所述機架上，且與所述燈源驅動連接。

5.根據權利要求1所述皮革檢測裝置，其特征在于：所述檢測臺包括檢測支撐架；所述檢測支撐架活動連接于所述機架上，且設置于所述圖像采集機構的下方。

6.根據權利要求5所述皮革檢測裝置，其特征在于：所述檢測支撐架包括從上到下依次設置的吸光板和支撐板。

7.根據權利要求5或6所述皮革檢測裝置，其特征在于：所述檢測臺還包括滑動塊和滑軌；所述滑軌固定連接于所述機架上；所述滑動塊滑動連接于所述滑軌上；所述檢測支撐架固定連接于所述滑動塊上。

8.根據權利要求1所述皮革檢測裝置，其特征在于：所述輸送機構包括沿著所述檢測內腔內寬度和高度所在平面且從上到下依次設置的第一輥送組件、第二輥送組件以及所述第一輥送組件；并且所述兩個第一輥送組件分別設置于所述圖像采集機構的上下兩側；所述第二輥送組件設置于所述圖像采集機構的背側端。

9.根據權利要求8所述皮革檢測裝置，其特征在于：所述第一輥送組件包括第一驅動電機、第一水平輸送輥和第一水平輸送輥；所述第一驅動電機連接于所述機架上，且與所述第一水平輸送輥驅動連接；所述第一水平輸送輥與所述第一水平輸送輥傳動連接；并且所述第一水平輸送輥和所述第一水平輸送輥沿著豎直方向并排設置；所述第一水平輸送輥和所述第一水平輸送輥之間設有第一輸送間隙。

10.根據權利要求8或9所述皮革檢測裝置，其特征在于：所述第二輥送組件包括第二驅動電機、第一豎直輸送輥和第二豎直輸送輥；所述第二驅動電機連接于所述機架上，且與所述第一豎直輸送輥驅動連接；所述第一豎直輸送輥與所述第二豎直輸送輥傳動連接；并且所述第一豎直輸送輥和所述第二豎直輸送輥沿著水平方向并排設置；所述第一豎直輸送輥和所述第二豎直輸送輥之間設有第二輸送間隙。

技術總結
本技術屬于皮革生產檢測技術領域，具體涉及一種皮革檢測裝置，包括機架、圖像采集機構、補光部件、檢測臺和輸送機構；所述機架內設有檢測內腔；所述檢測臺連接于所述機架上；并且所述檢測臺用于置放待測皮革；所述圖像采集機構設置于所述檢測臺的上方；所述補光部件連接于所述機架上；并且所述補光部件的光照區域設置于所述檢測臺上；所述輸送機構連接于所述機架上，并且所述輸送機構的輸送方向呈沿著所述檢測內腔內寬度和高度所在平面設置；所述輸送機構的輸出端與所述檢測臺連通。本技術能夠快速且精準地采集到待測皮革的表面的紋理，從而提高檢測的便捷性和快速性，提高檢測效率。

技術研發人員：鄭燦城,鄭麗
受保護的技術使用者：東莞市信準檢測技術服務有限公司
技術研發日：20240524
技術公布日：2025/4/28
