本技術涉及建筑工程，具體為一種建筑物料暫存用快速拆裝棚架。

背景技術：

1、棚架是建筑工程中不可或缺的臨時設施，是在木工加工場地、鋼筋加工場地等上方有可能掉落物件或處于塔吊的回轉范圍之內所搭設的防護設施，不僅能夠用于保護施工人員，還能夠保證各種物料不易受潮。

2、目前的建筑物料暫存用棚架在使用時，需要工作人員將棚架進行組裝，但現有的一些建筑物料暫存用棚架組裝往往需要工作人員使用大量螺釘通過螺絲刀旋緊固定，組裝步驟較為繁瑣，耗時耗力，不方便工作人員使用，同時棚架部分結構組件較大，占用較多空間，不方便存放和運輸。

技術實現思路

1、基于此，本實用新型的目的是提供一種建筑物料暫存用快速拆裝棚架，以解決上述背景技術中提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑物料暫存用快速拆裝棚架，包括子棚架，所述子棚架兩端活動安裝有連接軸，且連接軸一側固定安裝有連接桿，所述子棚架兩端活動安裝有第一限位塊，所述連接桿一端開設有與第一限位塊相配合的限位孔，且連接桿另一端開設有插孔，所述連接桿一端開設有限位槽，所述限位槽內側活動安裝有第二限位塊，且第二限位塊兩端固定安裝有彈簧。

3、通過采用上述技術方案，將插桿對準插孔孔位插入連接桿內進行固定，然后停止按壓第二限位塊，使得第二限位塊在彈簧的作用下復位，使得第二限位塊穿插插槽對立桿進行限位，從而對立桿進行鎖定，簡化操作步驟，實現快速組裝，從而方便工作人員使用，提高了工作效率。

4、本實用新型進一步設置為，所述連接桿一端活動安裝有立桿，所述立桿兩端固定安裝有插桿，且插桿一端開設有插槽。

5、通過采用上述技術方案，通過安裝插桿從而方便與連接桿配合使用，方便快速對棚架進行組裝固定，一定程度上降低了工作人員的工作強度。

6、本實用新型進一步設置為，所述連接桿一端固定安裝有墊腳，且連接桿一端開設有與第二限位塊相配合的限位槽。

7、通過采用上述技術方案，通過安裝有墊腳，對連接桿起到保護作用，避免連接桿直接與地面接觸長時間磨損損壞連接桿內部結構，從而增加結構使用壽命。

8、本實用新型進一步設置為，所述子棚架一端活動安裝有轉軸，且子棚架一端開設有與連接桿相配合的凹槽，所述子棚架為四組設置。

9、通過采用上述技術方案，通過開設凹槽，方便對連接桿進行收納，從而改變子棚架尺寸，減少占地空間，增加棚架部件便攜性。

10、本實用新型進一步設置為，所述子棚架一端活動安裝有彩鋼板，且彩鋼板兩端開設有與第一限位塊相配合的安裝孔。

11、通過采用上述技術方案，通過開設有安裝孔，從而方便工作人員對彩鋼板進行快速定位，同時通過配合第一限位塊使用，實現快速組裝，方便工作人員使用。

12、本實用新型進一步設置為，所述第二限位塊兩端開設有與插桿相配合的弧形槽，所述轉軸外側固定安裝有支撐桿，且支撐桿為兩組設置。

13、通過采用上述技術方案，通過安裝支撐桿，從而提升棚架穩定性，使得裝置獲得更好的支撐效果，更加穩固。

14、綜上所述，本實用新型主要具有以下有益效果：

15、本實用新型通過設置有第二限位塊、彈簧、弧形槽、插桿等，通過按壓第二限位塊一端，使得第二限位塊沿限位槽移動，使得弧形槽與插孔孔位相對，并將插桿對準插孔孔位插入連接桿內進行固定，然后停止按壓第二限位塊，使得第二限位塊在彈簧的作用下復位，使得第二限位塊穿插插槽對立桿進行限位，從而對立桿進行鎖定，簡化操作步驟，實現快速組裝，從而方便工作人員使用，提高了工作效率。

16、本實用新型通過設置有子棚架、凹槽、第一限位塊、限位孔等，通過以連接軸為軸心轉動連接桿，使得子棚架兩端連接桿收入凹槽內，同時限位孔穿過第一限位塊，并通過轉動第一限位塊對連接桿進行限位鎖定，從而縮小棚架結構部件尺寸，節省空間，方便棚架存放和工作人員對其運輸。

技術特征：

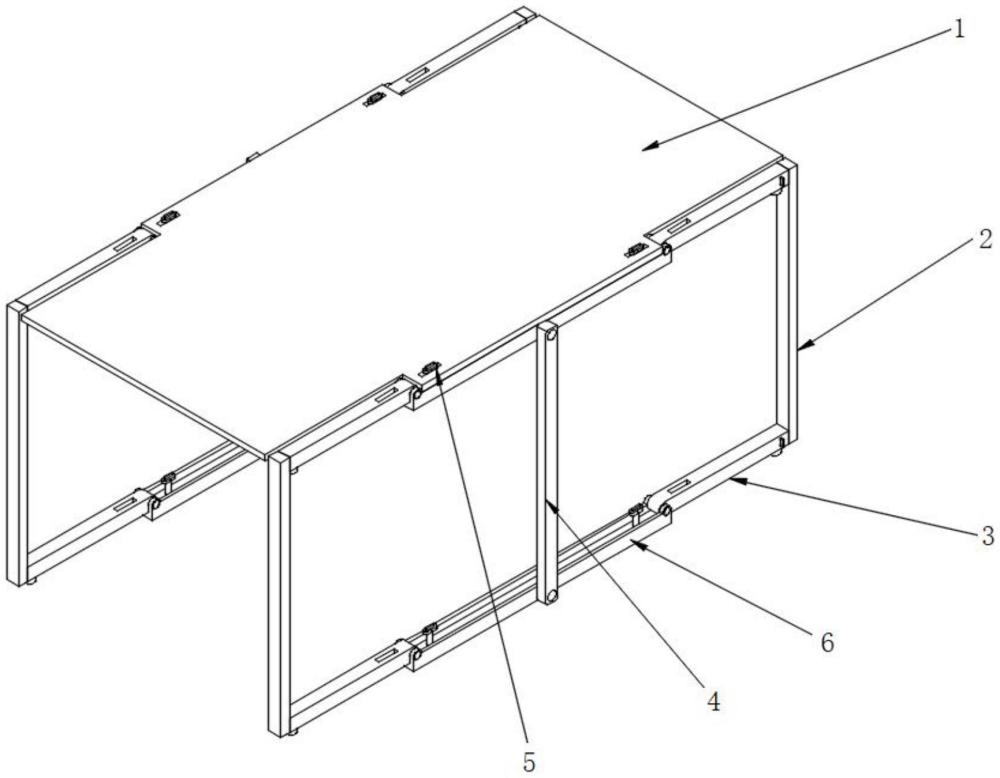

1.一種建筑物料暫存用快速拆裝棚架，包括子棚架（6），其特征在于：所述子棚架（6）兩端活動安裝有連接軸（10），且連接軸（10）一側固定安裝有連接桿（3），所述子棚架（6）兩端活動安裝有第一限位塊（8），所述連接桿（3）一端開設有與第一限位塊（8）相配合的限位孔（9），且連接桿（3）另一端開設有插孔（12），所述連接桿（3）一端開設有限位槽（14），所述限位槽（14）內側活動安裝有第二限位塊（15），且第二限位塊（15）兩端固定安裝有彈簧（16）。

2.根據權利要求1所述的一種建筑物料暫存用快速拆裝棚架，其特征在于：所述連接桿（3）一端活動安裝有立桿（2），所述立桿（2）兩端固定安裝有插桿（18），且插桿（18）一端開設有插槽（19）。

3.根據權利要求2所述的一種建筑物料暫存用快速拆裝棚架，其特征在于：所述連接桿（3）一端固定安裝有墊腳（13），且連接桿（3）一端開設有與第二限位塊（15）相配合的限位槽（14）。

4.根據權利要求3所述的一種建筑物料暫存用快速拆裝棚架，其特征在于：所述子棚架（6）一端活動安裝有轉軸（7），且子棚架（6）一端開設有與連接桿（3）相配合的凹槽（11），所述子棚架（6）為四組設置，所述立桿（2）為四組設置。

5.根據權利要求4所述的一種建筑物料暫存用快速拆裝棚架，其特征在于：所述子棚架（6）一端活動安裝有彩鋼板（1），且彩鋼板（1）兩端開設有與第一限位塊（8）相配合的安裝孔（5）。

6.根據權利要求5所述的一種建筑物料暫存用快速拆裝棚架，其特征在于：所述第二限位塊（15）兩端開設有與插桿（18）相配合的弧形槽（17），所述轉軸（7）外側固定安裝有支撐桿（4），且支撐桿（4）為兩組設置。

技術總結
本技術公開了一種建筑物料暫存用快速拆裝棚架，涉及建筑工程技術領域，包括子棚架，所述子棚架兩端活動安裝有連接軸，且連接軸一側固定安裝有連接桿，所述子棚架兩端活動安裝有第一限位塊，所述連接桿一端開設有與第一限位塊相配合的限位孔。本技術通過設置有第二限位塊、彈簧、弧形槽、插桿等，將插桿對準插孔孔位插入連接桿內進行固定，然后停止按壓第二限位塊，使得第二限位塊在彈簧的作用下復位，使得第二限位塊穿插插槽對立桿進行限位，從而對立桿進行鎖定，簡化操作步驟，實現快速組裝，從而方便工作人員使用，提高了工作效率。

技術研發人員：李海
受保護的技術使用者：泗縣方正新型建材有限公司
技術研發日：20240524
技術公布日：2025/4/28
