本技術涉及氣體探測設備，尤其涉及一種便于拆裝的傳感器。

背景技術：

1、氣體濃度檢測是一種非常重要的技術，它可以用于檢測空氣中的各種氣體濃度，包括有害氣體、可燃氣體、氧氣等。這些氣體的濃度對于人類的健康和安全都有著重要的影響，因此需要進行及時的檢測和監測。傳感器檢測法是一種常見的氣體濃度檢測方法，它利用傳感器對氣體濃度進行檢測。傳感器可以根據氣體的化學性質、電學性質、光學性質等來進行檢測。傳感器檢測法具有響應速度快、精度高、可靠性好等優點，因此被廣泛應用于氣體濃度檢測領域。

2、經檢索，專利公布號為：cn?104316112?a，提供了一種多種便于拆裝的傳感器，通孔了如下技術方案，殼體，?其上具有進氣口和出氣口；檢測盒，其內部空腔內設置有多個電化學氣體傳感器；進氣管，連通所述進氣口和所述檢測盒；?過濾器，?設置在所述進氣口的前側或者后側。

3、上述方案中通設置的過濾器以過濾掉氣體中的水分和/或其它顆粒物，但是上述方案中的過濾器沒有給出過濾器的更換方案，在檢測的氣體內的雜質成分有變化時，不方便根據不同類型的雜質進行更換過濾器實現定向除雜的目的。

技術實現思路

1、本實用新型的目的是提供一種便于拆裝的傳感器，能夠方便的更換除雜劑的成分，解決了不能根據不同類型的雜質進行更換除雜劑實現定向除雜的問題。

2、本實用新型采用下述技術方案：一種便于拆裝的傳感器，包括檢測儀本體，檢測儀本體的下端面固定設置有安裝座，安裝座內豎直設置有兩端開口的防護罩，防護罩和安裝座內設置有進氣端朝下的傳感器模組，防護罩內位于傳感器模組的下方設置有上端面和下端面均鏤空的容置盒，容置盒內填充有除雜劑，防護罩內容置盒的下方還設置有鎖緊環，鎖緊環與防護罩內側壁開設的第一環槽卡接。

3、進一步的，所述的防護罩內側壁的下部同軸凸出設置有環形凸起部，環形凸起部將防護罩的內部分為上腔和下腔。

4、進一步的，所述的容置盒的下端面粘貼有防水透氣膜。

5、進一步的，防水透氣膜和鎖緊環之間設置有第一軟膠墊圈，第一軟膠墊圈卡入防護罩的內側壁上開設的第二環槽內。

6、進一步的，所述的傳感器模組和環形凸起部之間設置有呼吸裝置和第二軟膠墊圈。

7、進一步的，所述的容置盒的側面開設有窗口，容置盒的窗口內卡接有楔形卡塊，防護罩與容置盒的窗口對應的位置開設有通孔，防護罩上與通孔對應的位置可拆卸連接有蓋板，蓋板與防護罩安裝時將通孔密封。

8、進一步的，所述的楔形卡塊和蓋板之間設置有頂緊塊，頂緊塊和蓋板固定設置。

9、進一步的，楔形卡塊的外側面通過鎖緊螺栓固定設置有橡膠墊塊，蓋板和防護罩通過固定螺栓固定設置。

10、進一步的，所述的防護罩的外側面與通孔對應的位置開設有容置槽，蓋板位于容置槽內，且蓋板的外表面與防護罩的外表面重合。

11、一、本實用新型通過設置防護罩和鎖緊環，當待測氣體內的雜質成分有變化時，可以方便的更換容置盒內的除雜劑的成分，以實現有定向除雜，效果顯著，具體操作是，將鎖緊環從防護罩內取出，然后將容置盒取出，對容置盒進行整體更換，或者單獨更換容置盒內的除雜劑，然后將容置盒放入防護罩內，再將鎖緊環卡入防護罩的第一環槽內，實現容置盒的固定安裝。

12、二、本實用新型通過設置楔形卡塊、蓋板和頂緊塊，需要更換除雜劑時，可以松下固定螺栓，拆卸蓋板，然后拔出楔形卡塊，即可使得容置盒內的除雜劑從容置盒的窗口和防護罩的通孔流出，將容置盒內的除雜劑全部清除，將新的除雜劑填充入容置盒內，然后將楔形卡塊卡入容置盒的窗口內，將蓋板使用固定螺栓與防護罩固定，即完成了除雜劑的更換。

技術特征：

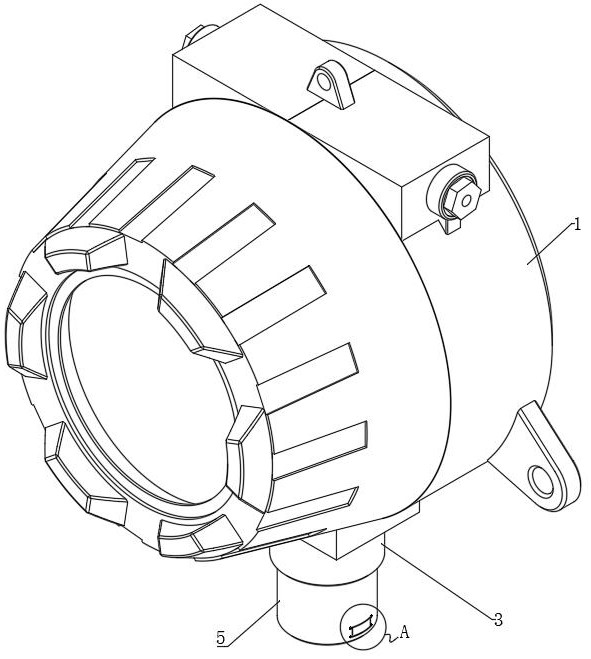

1.一種便于拆裝的傳感器，其特征在于：包括檢測儀本體（1），檢測儀本體（1）的下端面固定設置有安裝座（3），安裝座（3）內豎直設置有兩端開口的防護罩（5），防護罩（5）和安裝座（3）內設置有進氣口（6）朝下的傳感器模組（2），防護罩（5）內位于傳感器模組（2）的下方設置有上端面和下端面均鏤空的容置盒（4），容置盒（4）內填充有除雜劑（7），防護罩（5）內容置盒（4）的下方還設置有鎖緊環（8），鎖緊環（8）與防護罩（5）內側壁開設的第一環槽（9）卡接。

2.根據權利要求1所述的便于拆裝的傳感器，其特征在于：所述的防護罩（5）內側壁的下部同軸凸出設置有環形凸起部（10），環形凸起部（10）將防護罩（5）的內部分為上腔和下腔。

3.根據權利要求2所述的便于拆裝的傳感器，其特征在于：所述的容置盒（4）的下端面粘貼有防水透氣膜（11）。

4.根據權利要求3所述的便于拆裝的傳感器，其特征在于：防水透氣膜（11）和鎖緊環（8）之間設置有第一軟膠墊圈（12），第一軟膠墊圈（12）卡入防護罩（5）的內側壁上開設的第二環槽（13）內。

5.根據權利要求4所述的便于拆裝的傳感器，其特征在于：所述的傳感器模組（2）和環形凸起部（10）之間設置有呼吸裝置（14）和第二軟膠墊圈（15）。

6.根據權利要求5所述的便于拆裝的傳感器，其特征在于：所述的容置盒（4）的側面開設有窗口（16），容置盒（4）的窗口（16）內卡接有楔形卡塊（17），防護罩（5）與容置盒（4）的窗口（16）對應的位置開設有通孔（18），防護罩（5）上與通孔（18）對應的位置可拆卸連接有蓋板（19），蓋板（19）與防護罩（5）安裝時將通孔（18）密封。

7.根據權利要求6所述的便于拆裝的傳感器，其特征在于：所述的楔形卡塊（17）和蓋板（19）之間設置有頂緊塊（20），頂緊塊（20）和蓋板（19）固定設置。

8.根據權利要求7所述的便于拆裝的傳感器，其特征在于：楔形卡塊（17）的外側面通過鎖緊螺栓固定設置有橡膠墊塊（21），蓋板（19）和防護罩（5）通過固定螺栓固定設置。

9.根據權利要求8所述的便于拆裝的傳感器，其特征在于：所述的防護罩（5）的外側面與通孔（18）對應的位置開設有容置槽（22），蓋板（19）位于容置槽（22）內，且蓋板（19）的外表面與防護罩（5）的外表面重合。

技術總結
本技術公開了一種便于拆裝的傳感器，屬于氣體探測器技術領域檢測儀本體，檢測儀本體的下端面固定設置有安裝座，安裝座內豎直設置有兩端開口的防護罩，防護罩和安裝座內設置有進氣端朝下的傳感器模組，防護罩內位于傳感器模組的下方設置有上端面和下端面均鏤空的容置盒，容置盒內填充有除雜劑。本技術通過設置防護罩和鎖緊環，當待測氣體內的雜質成分有變化時，可以方便的更換容置盒內的除雜劑的成分，以實現有定向除雜，效果顯著，具體操作是，將鎖緊環從防護罩內取出，然后將容置盒取出，對容置盒進行整體更換，或者單獨更換容置盒內的除雜劑，然后將容置盒放入防護罩內，再將鎖緊環卡入防護罩的第一環槽內，實現容置盒的固定安裝。

技術研發人員：楊宇慶,陳花云,李長海
受保護的技術使用者：河南馳誠電氣股份有限公司
技術研發日：20240527
技術公布日：2025/4/28
