本技術涉及土壤檢測領域，尤其涉及一種土壤檢測溶解設備。

背景技術：

1、土壤檢測是對土壤的物理、化學和生物學性質進行全面分析的過程。這些檢測結果可以為農業、環境、生態等多個領域的研究與管理提供重要信息。其中，土壤的檢測方向包括：土壤質地、土壤有機質、土壤養分、土壤ph值、土壤水分、土壤重金屬和有害物質、土壤微生物活性以及土壤酶活性土壤結構和團聚體結構。

2、土壤檢測中的多個檢測方向需要土壤樣品保持液態，即是將土壤混合與水中，之后在對溶液進行取樣檢測。而在對土壤進行溶解時，土壤中還會含有一些不溶于水的雜質，而且雜質種類不同，部分雜質會沉在容器底部，部分雜質會懸浮在溶液中，因此在后續取樣以及檢測時，容易受到雜質的影響。

3、因此，有必要提供一種新的土壤檢測溶解設備解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種土壤檢測溶解設備。

2、本實用新型提供的土壤檢測溶解設備包括溶解池，還包括：

3、抽樣單元，由導流泵以及管道結構組成，且所述管道結構穿設延伸至溶解池內部；

4、過濾網，安裝于管道結構內部；

5、清潔單元，安裝于管道結構內部，還與過濾網轉動連接，還與過濾網攔截雜質的一面相接觸。

6、優選的，所述管道結構包括：

7、導流管，固定于導流泵的輸入端；

8、過濾管，連通于導流管另一端，且連接位置位于過濾管側壁，并固定于溶解池外部；

9、抽液管，連通域過濾管另一端，所述抽液管另一端穿設延伸至溶解池內部。

10、優選的，所述過濾管兩端均未封閉，其中一端與抽液管連通，另一端螺紋連接有封蓋。

11、優選的，所述過濾管內壁還焊接有安裝環板；

12、所述過濾網呈半球狀，外沿處固定有磁環，并通過磁環磁吸固定于安裝環板上，而所述過濾網的外凸面朝向過濾管內部水流的上游方向。

13、優選的，所述過濾管側部還固定有連通的儲廢管，所述儲廢管位于過濾網的上游位置，所述過濾管下端還固定控制儲廢管啟閉狀態的閥管。

14、優選的，所述清潔單元包括：

15、轉把，轉動連接于封蓋上；

16、傳動軸，同軸心設置于過濾管內部，一端與轉把相固定，所述傳動軸另一端固定有安裝座；

17、弧形板，為若干塊，呈環狀分布，且均固定于安裝座上，所述弧形板上還設置有刷毛，所述刷毛與過濾網外凸面接觸。

18、與相關技術相比較，本實用新型提供的土壤檢測溶解設備具有如下有益效果：

19、本實用新型提供一種土壤檢測溶解設備中，通過抽樣單元能夠抽取出溶解池中混合好的液體，實現對樣品的提取，而過濾管內部設置的過濾網能夠?qū)﹄s質進行攔截，提升樣品的純度，同時清潔組件能夠?qū)^濾網上攔截的雜質進行清理，避免過濾網出現堵塞，保證取樣流程的正常進行。

技術特征：

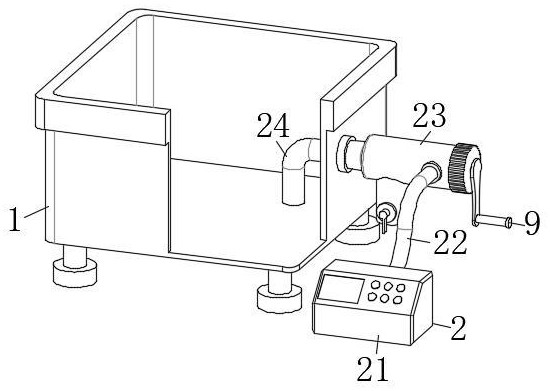

1.一種土壤檢測溶解設備，包括溶解池（1），其特征在于，還包括：

2.根據權利要求1所述的土壤檢測溶解設備，其特征在于，所述管道結構包括：

3.根據權利要求2所述的土壤檢測溶解設備，其特征在于，所述過濾管（23）兩端均未封閉，其中一端與抽液管（24）連通，另一端螺紋連接有封蓋（3）。

4.根據權利要求3所述的土壤檢測溶解設備，其特征在于，所述過濾管（23）內壁還焊接有安裝環板（4）；

5.根據權利要求4所述的土壤檢測溶解設備，其特征在于，所述過濾管（23）側部還固定有連通的儲廢管（7），所述儲廢管（7）位于過濾網（5）的上游位置，所述過濾管（23）下端還固定控制儲廢管（7）啟閉狀態的閥管（8）。

6.根據權利要求5所述的土壤檢測溶解設備，其特征在于，所述清潔單元（9）包括：

技術總結
本技術涉及土壤檢測領域，尤其涉及一種土壤檢測溶解設備。所述土壤檢測溶解設備包括溶解池，還包括：抽樣單元，由導流泵以及管道結構組成，且所述管道結構穿設延伸至溶解池內部；過濾網，安裝于管道結構內部；清潔單元，安裝于管道結構內部，還與過濾網轉動連接，還與過濾網攔截雜質的一面相接觸。本技術提供的土壤檢測溶解設備中，通過抽樣單元能夠抽取出溶解池中混合好的液體，實現對樣品的提取，而過濾管內部設置的過濾網能夠?qū)﹄s質進行攔截，提升樣品的純度，同時清潔組件能夠?qū)^濾網上攔截的雜質進行清理，避免過濾網出現堵塞，保證取樣流程的正常進行。

技術研發人員：李曉紅
受保護的技術使用者：盤錦市生態環境保護服務中心
技術研發日：20240603
技術公布日：2025/4/28
