本申請涉及超聲波治療領域，尤其涉及超聲溶栓治療裝置。

背景技術：

1、超聲溶栓是一種利用超聲波技術溶解血管內血栓的治療方法，其將超聲波作用于血栓處，通過聲波的機械作用加速血栓溶解。超聲溶栓具有溶解效果迅速、風險較低等優點，因此通常用于治療心血管疾病，如心肌梗塞或中風等。

2、現有的超聲溶栓治療裝置通過在血管上開孔穿刺，將導管插入人體血管中，進而利用導管將超聲治療探頭引導至血管內部的血栓部位，然后通過超聲治療探頭發射超聲波對血栓進行消融。這類溶栓裝置要求導管在人體血管內移動很長的距離以到達血栓部位，這極大增加了操作難度并且會嚴重降低患者的使用舒適性。并且受限于血管內部的狹小空間，超聲溶栓裝置中的探頭的體積通常很小，嚴重降低了其進行超聲溶栓治療的能量功率。插入血管內的導管不僅顯著降低了患者的舒適度，并且會影響身體的正常血液循環，嚴重時會對血管造成嚴重的二次創傷，為手術帶來了極大風險。

技術實現思路

1、為了解決或緩解背景技術提到的至少一個問題，本申請?zhí)峁┝顺暼芩ㄖ委熝b置。

2、本申請實施方式提供的超聲溶栓治療裝置形成為條狀，在使用狀態下，所述超聲溶栓治療裝置螺旋盤繞于血栓所在的血管區段的外壁；或者所述超聲溶栓治療裝置形成為面狀，在使用狀態下，所述超聲溶栓治療裝置包裹于所述血管區段的外壁，

3、所述超聲溶栓治療裝置包括分散設置的多個壓電模塊，所述壓電模塊能夠受控發射超聲波，使得能夠從多個位置聚焦地向所述血管區段內發射超聲波以消融所述血栓。

4、在至少一個實施方式中，所述超聲溶栓治療裝置形成為條狀，所述治療裝置包括承載所述多個壓電模塊的形狀記憶材料基底，所述形狀記憶材料基底被配置成能夠在體溫的熱驅動下自主地螺旋盤繞并共形貼附于所述血管區段的外壁。

5、在至少一個實施方式中，所述超聲溶栓治療裝置形成為條狀，所述多個壓電模塊呈線陣列地設置在所述治療裝置上，所述壓電模塊之間經由柔性互聯導線連接。

6、在至少一個實施方式中，所述柔性互聯導線被配置成至少能夠在所述超聲溶栓治療裝置的延伸方向上伸縮。

7、在至少一個實施方式中，所述超聲溶栓治療裝置形成為條狀，所述超聲溶栓治療裝置的螺距和寬度之間的關系被配置成：在使用狀態下，兩個相鄰的所述超聲溶栓治療裝置的螺旋區段之間露出有所述血管區段。

8、在至少一個實施方式中，所述治療裝置形成為面狀，在使用狀態下，所述血管區段的在圓周方向上相對的兩側設置有所述壓電模塊，使得所述血栓能夠接收相對方向傳來的超聲波。

9、在至少一個實施方式中，所述治療裝置形成為面狀，所述多個壓電模塊呈面陣列地設置在所述治療裝置上，各所述壓電模塊經由柔性互聯導線相連接，所述柔性互聯導線包括螺旋狀的延伸結構，使得一個柔性互聯導線的兩端既能夠在所述螺旋狀的延伸結構的軸向上調整相對位置，又能夠在所述螺旋狀的延伸結構的徑向上調整相對位置。

10、在至少一個實施方式中，所述治療裝置為平面構型，所述壓電模塊之間的所述柔性互聯導線沿第一方向延伸或沿第二方向延伸，所述第一方向垂直于所述第二方向。

11、在至少一個實施方式中，所述超聲溶栓治療裝置包括：匹配模塊，設置在所述壓電模塊的朝向所述血管區段的一側，用于調節所述壓電模塊、所述血管區段的聲阻抗匹配效果；電源模塊，用于為所述壓電模塊供電；封裝層，用于封裝所述超聲溶栓治療裝置中的各模塊。

12、在至少一個實施方式中，所述壓電模塊相對于所述封裝層固定，使得所述壓電模塊的超聲波發射角度由所述封裝層與所述血管區段的貼附角度確定。

13、本申請?zhí)峁┑闹委熝b置無需對血管進行穿刺，能夠在血管外向血管內發射超聲波，消融血管內的血栓。無需使用較長的導管在血管內引導，可以根據臨床需求，直接將治療裝置對準（螺旋盤繞或包裹）血栓所在的血管區段，避免對血管系統造成創傷，提升了安全性與患者的舒適性。螺旋盤繞或包裹的方式能夠環繞血管整周地將治療裝置固定于血管，分散設置的壓電模塊使血管圓周上的多個角度能夠受到超聲波作用，超聲聚焦效果好，溶栓效率高。

技術特征：

1.一種超聲溶栓治療裝置，其特征在于，所述超聲溶栓治療裝置形成為條狀，在使用狀態下，所述超聲溶栓治療裝置螺旋盤繞于血栓所在的血管區段（100）的外壁；或者所述超聲溶栓治療裝置形成為面狀，在使用狀態下，所述超聲溶栓治療裝置包裹于所述血管區段（100）的外壁，

2.根據權利要求1所述的超聲溶栓治療裝置，其特征在于，所述超聲溶栓治療裝置形成為條狀，所述治療裝置包括承載所述多個壓電模塊（200）的形狀記憶材料基底（300），所述形狀記憶材料基底（300）被配置成能夠在體溫的熱驅動下自主地螺旋盤繞并共形貼附于所述血管區段（100）的外壁。

3.根據權利要求1所述的超聲溶栓治療裝置，其特征在于，所述超聲溶栓治療裝置形成為條狀，所述多個壓電模塊（200）呈線陣列地設置在所述治療裝置上，所述壓電模塊（200）之間經由柔性互聯導線（400）連接。

4.根據權利要求3所述的超聲溶栓治療裝置，其特征在于，所述柔性互聯導線（400）被配置成至少能夠在所述超聲溶栓治療裝置的延伸方向上伸縮。

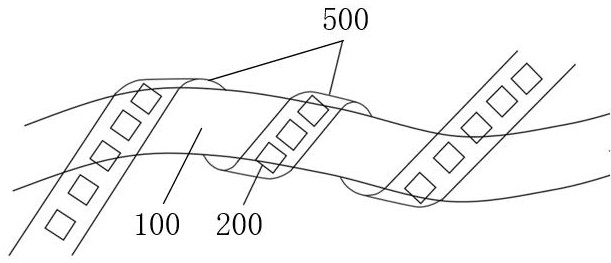

5.根據權利要求1所述的超聲溶栓治療裝置，其特征在于，所述超聲溶栓治療裝置形成為條狀，所述超聲溶栓治療裝置的螺距和寬度之間的關系被配置成：在使用狀態下，兩個相鄰的所述超聲溶栓治療裝置的螺旋區段（500）之間露出有所述血管區段（100）。

6.根據權利要求1所述的超聲溶栓治療裝置，其特征在于，所述治療裝置形成為面狀，在使用狀態下，所述血管區段（100）的在圓周方向上相對的兩側設置有所述壓電模塊（200），使得所述血栓能夠接收相對方向傳來的超聲波。

7.根據權利要求1所述的超聲溶栓治療裝置，其特征在于，所述治療裝置形成為面狀，所述多個壓電模塊（200）呈面陣列地設置在所述治療裝置上，各所述壓電模塊（200）經由柔性互聯導線（400）相連接，所述柔性互聯導線（400）包括螺旋狀的延伸結構（410），使得一個柔性互聯導線（400）的兩端既能夠在所述螺旋狀的延伸結構（410）的軸向上調整相對位置，又能夠在所述螺旋狀的延伸結構（410）的徑向上調整相對位置。

8.根據權利要求7所述的超聲溶栓治療裝置，其特征在于，所述治療裝置為平面構型，所述壓電模塊（200）之間的所述柔性互聯導線（400）沿第一方向延伸或沿第二方向延伸，所述第一方向垂直于所述第二方向。

9.根據權利要求1所述的超聲溶栓治療裝置，其特征在于，所述超聲溶栓治療裝置包括：

10.根據權利要求9所述的超聲溶栓治療裝置，其特征在于，所述壓電模塊（200）相對于所述封裝層（800）固定，使得所述壓電模塊（200）的超聲波發射角度由所述封裝層（800）與所述血管區段（100）的貼附角度確定。

技術總結
本申請?zhí)峁┝顺暼芩ㄖ委熝b置。該超聲溶栓治療裝置形成為條狀，在使用狀態下，所述超聲溶栓治療裝置螺旋盤繞于血栓所在的血管區段（100）的外壁；或者所述超聲溶栓治療裝置形成為面狀，在使用狀態下，所述超聲溶栓治療裝置包裹于所述血管區段（100）的外壁，所述超聲溶栓治療裝置包括分散設置的多個壓電模塊（200），所述壓電模塊（200）能夠受控發射超聲波，使得能夠從多個位置聚焦地向所述血管區段（100）內發射超聲波以消融所述血栓。

技術研發人員：馮雪,王慕堯,張萍,鐘易晟,龐安威
受保護的技術使用者：清華大學
技術研發日：
技術公布日：2025/4/28
