本技術涉及自由跌落試驗裝置，具體涉及一種包裝箱自由跌落試驗裝置。

背景技術：

1、在裝卸由包裝箱包裹的工件時，不論是人工裝卸還是機械裝卸，都存在包裝箱跌落的風險。為了保障工件安全，需要包裝箱具備較強的抗跌落能力，因此在包裝箱加工完畢后，需對其進行自由跌落試驗驗證，模擬包裝箱在裝卸和搬運中遇到跌落的情況，評估運輸包裝箱在受到垂直沖擊時的抗跌落能力的強弱，測試自由跌落之后包裝箱破損情況，從而驗證包裝箱結構的安全可靠性。

2、目前，常見的自由跌落試驗機構一般為可伸縮試驗臺或磁力吸盤，這種自由跌落試驗機構結構較為復雜，在承受較大載荷時容易出現故障，為了保護試驗機構，一般僅用其對輕型包裝箱進行自由跌落試驗，而很少用于重型包裝箱的自由跌落試驗。

技術實現思路

1、本實用新型的目的是解決現有自由跌落試驗機構結構復雜，在承受較大載荷時容易出現故障，一般僅用其對輕型包裝箱進行自由跌落試驗，而很少用于重型包裝箱的自由跌落試驗的技術問題，而提供一種包裝箱自由跌落試驗裝置。

2、為解決上述技術問題，本實用新型提供的技術解決方案如下：

3、一種包裝箱自由跌落試驗裝置，其特殊之處在于：

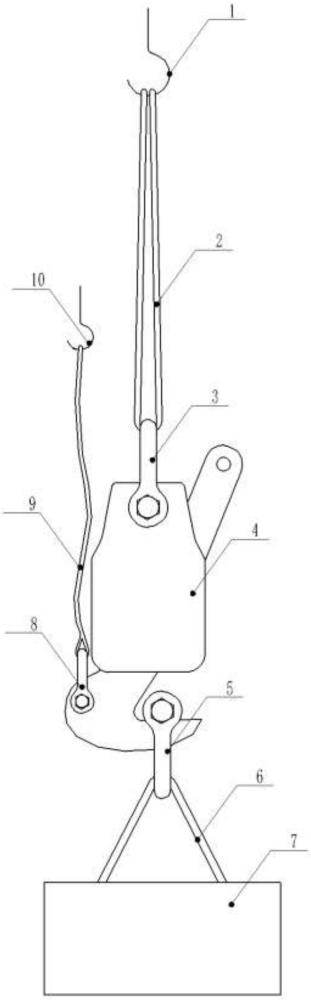

4、包括旋轉吊鉤以及與旋轉吊鉤配合使用的雙鉤吊車；

5、所述旋轉吊鉤包括兩個平行設置的鉤板，兩個鉤板的上部通過限位楔形塊相連，且限位楔形塊的楔形末端朝下；兩個鉤板的下部通過旋轉軸相連,兩個鉤板之間設置有吊鉤，且吊鉤轉動安裝在旋轉軸上，吊鉤用于吊掛包裝箱，且吊鉤的鉤柄與限位楔形塊的楔形面抵接；

6、所述雙鉤吊車的主鉤與鉤板的上部相連；

7、所述雙鉤吊車的副鉤與吊鉤的鉤體側部遠離開口的位置相連，用于提拉吊鉤使其繞旋轉軸轉動。

8、進一步地，在兩個鉤板的上部與對應的限位楔形塊上貫通開設有第一連接孔，所述雙鉤吊車的主鉤與第一連接孔相連。

9、進一步地，所述吊鉤的鉤體側部遠離開口的位置開設有第二連接孔，所述雙鉤吊車的副鉤與第二連接孔相連。

10、進一步地，所述第一連接孔內安裝有第一卸扣，第一卸扣通過主鉤鋼絲繩與雙鉤吊車的主鉤相連。

11、進一步地，所述第二連接孔內安裝有第二卸扣，第二卸扣通過副鉤鋼絲繩與雙鉤吊車的副鉤相連。

12、進一步地，所述吊鉤上吊掛有第三卸扣，所述第三卸扣通過包裝箱吊帶與包裝箱相連。

13、與現有技術相比，本實用新型的有益效果：

14、(1)本實用新型提供的一種包裝箱自由跌落試驗裝置，利用通過旋轉吊鉤與雙鉤吊車的配合，通過雙鉤吊車的副鉤與吊鉤配合，當副鉤提拉吊鉤時，吊鉤繞著旋轉軸旋轉，使得包裝箱自吊鉤上脫落，通過簡單的機械運動實現自由下落這一過程，可以實現輕型和重型包裝箱自由跌落試驗的驗證，且結構簡單，操作方便，實用性強。

15、(2)本實用新型提供的一種包裝箱自由跌落試驗裝置，通過第一卸扣與主鉤連接，通過第二卸扣與副鉤連接，通過第三卸扣和包裝箱吊帶與包裝箱連接，簡化了連接難度，并且可以通過更換不同的卸扣滿足不同的連接需求，提高了裝置通用性。

技術特征：

1.一種包裝箱自由跌落試驗裝置，其特征在于：

2.根據權利要求1所述的包裝箱自由跌落試驗裝置，其特征在于：

3.根據權利要求1或2所述的包裝箱自由跌落試驗裝置，其特征在于：

4.根據權利要求2所述的包裝箱自由跌落試驗裝置，其特征在于：

5.根據權利要求3所述的包裝箱自由跌落試驗裝置，其特征在于：

6.根據權利要求1-5任一所述的包裝箱自由跌落試驗裝置，其特征在于：

技術總結
本技術涉及一種包裝箱自由跌落試驗裝置，解決現有自由跌落試驗機構因為結構復雜，在承受較大載荷時容易出現故障，一般僅用其對輕型包裝箱進行自由跌落試驗，而很少用于重型包裝箱的自由跌落試驗的問題。本技術包括旋轉吊鉤，以及與旋轉吊鉤配合使用的雙鉤吊車；旋轉吊鉤包括兩個平行設置的鉤板，兩個鉤板的上部通過限位楔形塊相連，且限位楔形塊的楔形末端朝下；兩個鉤板的下部通過旋轉軸相連,兩個鉤板之間設有吊鉤，吊鉤轉動安裝在旋轉軸上，吊鉤用于吊掛包裝箱，吊鉤的鉤柄與限位楔形塊的楔形面抵接；雙鉤吊車的主鉤與鉤板的上部相連；雙鉤吊車的副鉤與吊鉤的鉤體側部相連，用于提拉吊鉤使其繞旋轉軸轉動，將吊鉤內吊掛的包裝箱脫落。

技術研發人員：齊智,王黨衛,王耀輝,李安
受保護的技術使用者：西安航天新宇機電裝備有限公司
技術研發日：20240628
技術公布日：2025/4/28
