本申請涉及生活污水檢測設備的，尤其是涉及一種生活污水常見毒品檢測水樣采集器。

背景技術：

1、目前根據標準tshsfjd0001-2021，規定了如苯丙胺、甲基苯丙胺、o6-單乙酰嗎啡、嗎啡、可待因、曲馬多、3，4-亞甲雙氧甲基苯丙胺、3，4-亞甲雙氧苯丙胺、可卡因、苯甲酰愛康寧、氯胺酮、去甲氯胺酮、甲卡西酮等13種常見毒品及代謝物可通過生物污水采樣后檢驗溯源該地域的毒品制造、毒品使用情況。

2、其中對污水樣品的采樣與樣品保存有明確要求：每24h采樣頻次，取樣體積為500ml/瓶，采樣樣品立即進行冷凍（≤-20℃），避光保存。將24h內采集的樣品等比例混合，取500ml樣品送至檢測單位測定。

3、在相關技術中，由于標準要求采樣條件較高（24h周期采樣，采樣后需立即進行≤-20℃冷凍保存，所以目前污水處理廠并無專門設計該毒品檢測水樣的自動采集器，只能通過人工周期性采樣，采樣后手動收入冷凍柜內進行保存。

4、針對上述中的相關技術，發明人認為：通過人工周期性采樣和手動保存的方式，不但采樣過程繁瑣，而且采樣流程易出錯。

技術實現思路

1、本申請的目的在于提供一種生活污水常見毒品檢測水樣采集器，以解決通過人工周期性采樣和手動保存的方式，不但采樣過程繁瑣，而且采樣流程易出錯的問題。

2、本申請提供的一種生活污水常見毒品檢測水樣采集器采用如下的技術方案：

3、一種生活污水常見毒品檢測水樣采集器，包括低溫冷卻循環泵，所述低溫冷卻循環泵內開設有用于放置若干水樣收集瓶的冷凍倉，所述低溫冷卻循環泵的頂部放置有采樣平臺，所述采樣平臺內通過轉動機構設置有輸液管，所述輸液管的底端與水樣收集瓶的瓶口相對應。

4、進一步地，所述轉動機構包括轉動設置于所述采樣平臺底部的保溫圓盤，所述保溫圓盤蓋合于所述冷凍倉的頂部，所述采樣平臺的頂部轉動設置有定時自動轉盤，所述定時自動轉盤與所述保溫圓盤之間設置有轉動桿，所述輸液管的兩端分別設置于所述定時自動轉盤和所述保溫圓盤之間，所述采樣平臺上還設置有與所述定時自動轉盤相配合的驅動組件。

5、進一步地，所述驅動組件包括設置于所述采樣平臺頂部一側的承載架，所述承載架上設置有驅動件，所述定時自動轉盤的頂部上設置有定時驅動軸，所述定時驅動軸的頂端與所述驅動件的輸出端相連接。

6、進一步地，所述輸液管的一端與所述定時自動轉盤之間設置有限位組件，所述定時自動轉盤上開設有輸送螺紋孔，所述限位組件包括螺紋連接于所述輸送螺紋孔內的螺紋管套，所述螺紋管套內轉動連接有與所述輸液管相配合的轉動套管，所述轉動套管的一端外側設置有限位環塊，所述限位環塊通過卡緊件與所述輸液管相卡緊。

7、進一步地，所述卡緊件包括設置于所述輸液管一端外側的安裝環塊，所述限位環塊的一側開設有與所述安裝環塊相配合的限位槽，所述限位槽內還設置有與所述安裝環塊相抵緊的限位卡緊環塊，所述限位卡緊環塊的內側與所述輸液管的外側相配合。

8、進一步地，所述保溫圓盤上開設有與所述水樣收集瓶瓶口相對應的進樣孔，所述輸液管的一端與所述進樣孔相配合。

9、進一步地，所述采樣平臺的頂部上還設置有進液件，所述進液件的輸出端與所述輸送螺紋孔內的輸液管相配合。

10、進一步地，所述采樣平臺的一側開設有更換口。

11、與現有技術相比，本申請的有益效果在于：

12、通過設置低溫冷卻循環泵、冷凍倉、采樣平臺、輸液管以及轉動機構相互配合的結構，能夠實現自動將檢測水樣沿著輸液管統一排進若干個圍圈布置在冷凍倉的水樣收集瓶內，并且通過低溫冷卻循環泵能夠對水樣收集瓶內的檢測水樣進行≤-20℃的冷凍保存，從而能夠實現快速采樣和立即冷凍保存的效果，進而解決了通過人工周期性采樣和手動保存的方式，而導致采樣過程繁瑣，采樣流程易出錯的問題。

技術特征：

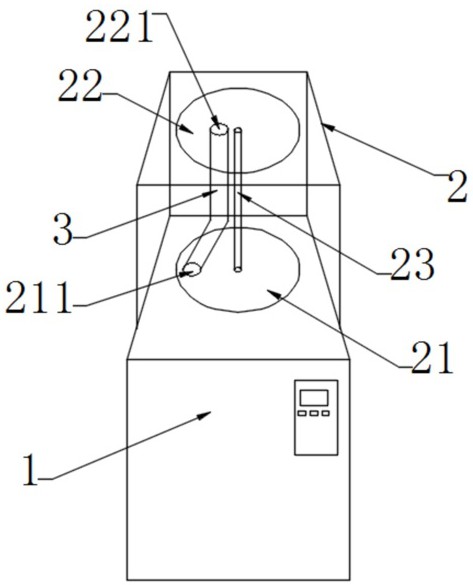

1.一種生活污水常見毒品檢測水樣采集器，其特征在于：包括低溫冷卻循環泵(1)，所述低溫冷卻循環泵(1)內開設有用于放置若干水樣收集瓶(12)的冷凍倉(11)，所述低溫冷卻循環泵(1)的頂部放置有采樣平臺(2)，所述采樣平臺(2)內通過轉動機構設置有輸液管(3)，所述輸液管(3)的底端與水樣收集瓶(12)的瓶口相對應。

2.根據權利要求1所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述轉動機構包括轉動設置于所述采樣平臺(2)底部的保溫圓盤(21)，所述保溫圓盤(21)蓋合于所述冷凍倉(11)的頂部，所述采樣平臺(2)的頂部轉動設置有定時自動轉盤(22)，所述定時自動轉盤(22)與所述保溫圓盤(21)之間設置有轉動桿(23)，所述輸液管(3)的兩端分別設置于所述定時自動轉盤(22)和所述保溫圓盤(21)之間，所述采樣平臺(2)上還設置有與所述定時自動轉盤(22)相配合的驅動組件。

3.根據權利要求2所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述驅動組件包括設置于所述采樣平臺(2)頂部一側的承載架(24)，所述承載架(24)上設置有驅動件，所述定時自動轉盤(22)的頂部上設置有定時驅動軸(26)，所述定時驅動軸(26)的頂端與所述驅動件的輸出端相連接。

4.根據權利要求2所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述輸液管(3)的一端與所述定時自動轉盤(22)之間設置有限位組件，所述定時自動轉盤(22)上開設有輸送螺紋孔(221)，所述限位組件包括螺紋連接于所述輸送螺紋孔(221)內的螺紋管套(4)，所述螺紋管套(4)內轉動連接有與所述輸液管(3)相配合的轉動套管(41)，所述轉動套管(41)的一端外側設置有限位環塊(42)，所述限位環塊(42)通過卡緊件與所述輸液管(3)相卡緊。

5.根據權利要求4所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述卡緊件包括設置于所述輸液管(3)一端外側的安裝環塊(31)，所述限位環塊(42)的一側開設有與所述安裝環塊(31)相配合的限位槽(421)，所述限位槽(421)內還設置有與所述安裝環塊(31)相抵緊的限位卡緊環塊(43)，所述限位卡緊環塊(43)的內側與所述輸液管(3)的外側相配合。

6.根據權利要求4所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述保溫圓盤(21)上開設有與所述水樣收集瓶(12)瓶口相對應的進樣孔(211)，所述輸液管(3)的一端與所述進樣孔(211)相配合。

7.根據權利要求4所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述采樣平臺(2)的頂部上還設置有進液件，所述進液件的輸出端與所述輸送螺紋孔(221)內的輸液管(3)相配合。

8.根據權利要求1所述的一種生活污水常見毒品檢測水樣采集器，其特征在于：所述采樣平臺(2)的一側開設有更換口(27)。

技術總結
本申請公開了一種生活污水常見毒品檢測水樣采集器，包括低溫冷卻循環泵，所述低溫冷卻循環泵內開設有用于放置若干水樣收集瓶的冷凍倉，所述低溫冷卻循環泵的頂部放置有采樣平臺，所述采樣平臺內通過轉動機構設置有輸液管，所述輸液管的底端與水樣收集瓶的瓶口相對應。本申請能夠實現自動將檢測水樣沿著輸液管統一排進若干個圍圈布置在冷凍倉的水樣收集瓶內，并且通過低溫冷卻循環泵能夠對水樣收集瓶內的檢測水樣進行≤?20℃的冷凍保存，從而能夠實現快速采樣和立即冷凍保存的效果，進而解決了通過人工周期性采樣和手動保存的方式，而導致采樣過程繁瑣，采樣流程易出錯的問題。

技術研發人員：佳鴻,何俊毅,黎柱文,麥欣儀
受保護的技術使用者：廣東瀚正檢測科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
