本技術屬于線纜拉力測試設備設計，特別是涉及一種多功能拉力測試設備。

背景技術：

1、線纜是一種用來傳輸電力、通信信號或數據的導線集合體。根據用途不同，線纜可以分為電力線纜、通信線纜、光纖線纜等多種類型。電力線纜主要用于輸送電力，通信線纜用于傳輸電話、網絡信號，光纖線纜則用于傳輸光信號。線纜通常由導體、絕緣層、護套層等元件構成，不同用途的線纜結構也會有所差異。線纜的質量和結構對于信號傳輸的質量至關重要，線纜的拉力是指在使用過程中，線纜所受到的拉伸力或張力。線纜設計時通常會考慮到所需承受的最大拉力，以確保線纜在正常使用條件下不會被拉斷或破壞。對于不同類型的線纜，其設計拉力會有所不同，例如電力線纜、通信線纜和光纖線纜等，在設計階段會根據具體用途和環境要求確定可承受的拉力范圍。

2、現有線纜在生產出廠時，需要抽樣進行拉力測試，已檢查其是否達到使用標準，現有測試過程中，多為采用直線拉動線纜的方式進行測試，而線纜使用承受拉力時，其有可能處于旋擰狀態，同時不同使用溫度也會對線纜承受拉力能力造成影響，現有測試設備缺乏對對實際使用情況的模擬，測試真實性較低。

技術實現思路

1、本實用新型的目的在于提供一種多功能拉力測試設備，以解決上述背景技術中存在的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種多功能拉力測試設備，包括底座裝置，底座裝置前面設置有旋轉裝置，所述旋轉裝置后面設置有加熱裝置；所述旋轉裝置包括移動架，所述移動架頂部轉動設置有旋轉架，所述旋轉架前面設置有齒圈，所述齒圈底部設置有齒輪，所述齒輪后面安裝有第二電機；所述加熱裝置包括加熱筒，所述加熱筒底部安裝有加熱棒，所述加熱筒頂部固定設置有進液管，所述加熱筒下面固定設置有兩個支架。

4、進一步地：所述底座裝置包括支撐座，所述支撐座底部轉動設置有絲杠，所述絲杠下方對稱設置有兩個光杠，所述絲杠后端安裝有第一電機，所述支撐座頂部設置有兩個固定臺，所述固定臺中間設置有固定板，所述固定板頂部轉動設置有螺桿。

5、進一步地：位于前方的所述固定臺與所述旋轉架螺栓連接，位于后方的所述固定臺與所述支撐座螺栓連接。

6、進一步地：所述絲杠與所述支撐座軸承連接，所述第一電機與所述絲杠平鍵連接。

7、進一步地：所述齒輪與所述移動架軸承連接。

8、進一步地：所述旋轉架為圓環形，所述旋轉架與所述移動架軸承連接。

9、進一步地：所述加熱筒截面為圓環形。

10、與現有技術相比，本實用新型的有益效果是：

11、1、?測試時移動架支撐第二電機驅動齒輪旋轉，齒輪嚙合頂部齒圈，帶動其轉動一定角度，齒圈帶動旋轉架在移動架的支撐下旋轉，使位于前面的固定臺夾持線纜端部轉動，使線纜呈現旋擰狀態，此時絲杠帶動移動架移動進行拉力測試，通過設置齒輪齒圈帶動線纜轉動的設計，便于測量線纜在不平直狀態下是否能夠抵抗拉力，添加實驗對比數據，使測試結果更加全面；

12、2、?導熱介質通過進液管注入加熱筒內，加熱筒支撐加熱棒發熱加熱導熱介質，導熱介質均勻傳遞熱量輻射加熱筒中間穿過的線纜，模擬不同環境溫度，便于測試線纜是否能夠適應不同工作場合，通過設置加熱筒與加熱棒的設計，可以加熱線纜，便于提高測試真實性，同時加熱介質傳熱的方式能夠使加熱更為均勻，保持測試穩定。

技術特征：

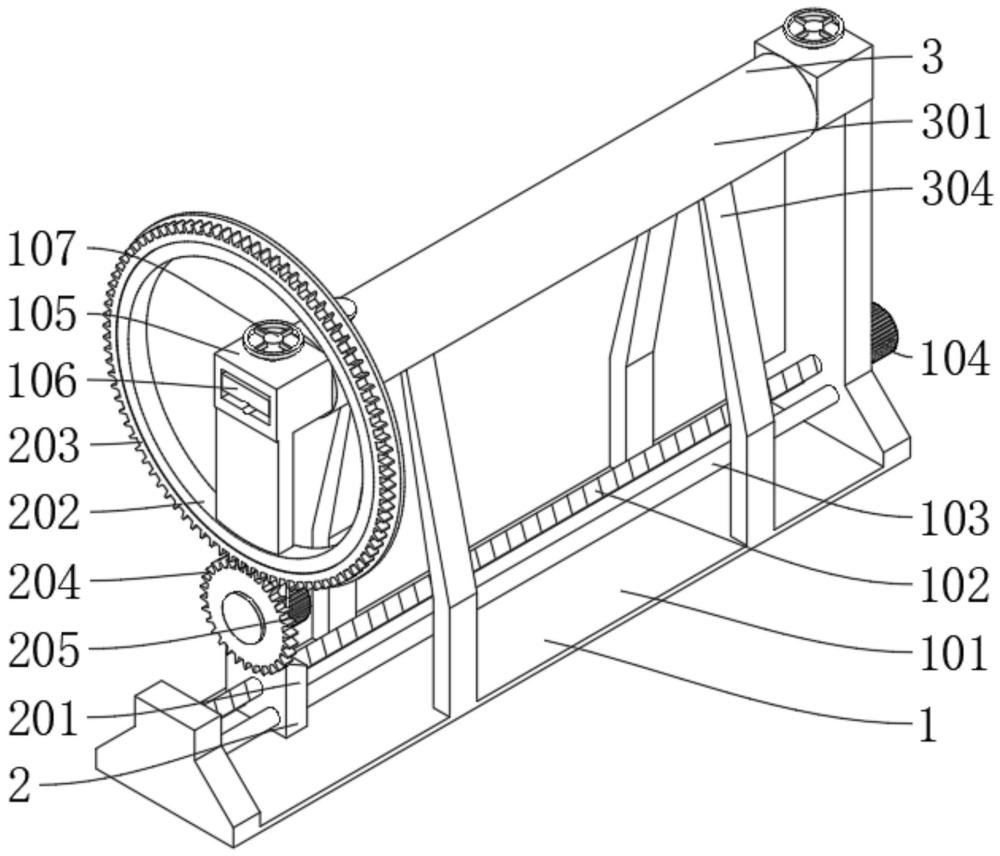

1.一種多功能拉力測試設備，包括底座裝置（1），其特征在于：底座裝置（1）前面設置有旋轉裝置（2），所述旋轉裝置（2）后面設置有加熱裝置（3）；

2.根據權利要求1所述的一種多功能拉力測試設備，其特征在于：所述底座裝置（1）包括支撐座（101），所述支撐座（101）底部轉動設置有絲杠（102），所述絲杠（102）下方對稱設置有兩個光杠（103），所述絲杠（102）后端安裝有第一電機（104），所述支撐座（101）頂部設置有兩個固定臺（105），所述固定臺（105）中間設置有固定板（106），所述固定板（106）頂部轉動設置有螺桿（107）。

3.根據權利要求2所述的一種多功能拉力測試設備，其特征在于：位于前方的所述固定臺（105）與所述旋轉架（202）螺栓連接，位于后方的所述固定臺（105）與所述支撐座（101）螺栓連接。

4.根據權利要求2所述的一種多功能拉力測試設備，其特征在于：所述絲杠（102）與所述支撐座（101）軸承連接，所述第一電機（104）與所述絲杠（102）平鍵連接。

5.根據權利要求1所述的一種多功能拉力測試設備，其特征在于：所述齒輪（204）與所述移動架（201）軸承連接。

6.根據權利要求1所述的一種多功能拉力測試設備，其特征在于：所述旋轉架（202）為圓環形，所述旋轉架（202）與所述移動架（201）軸承連接。

7.根據權利要求1所述的一種多功能拉力測試設備，其特征在于：所述加熱筒（301）截面為圓環形。

技術總結
本技術公開了一種多功能拉力測試設備，包括底座裝置，底座裝置前面設置有旋轉裝置，所述旋轉裝置后面設置有加熱裝置；所述旋轉裝置包括移動架，所述移動架頂部轉動設置有旋轉架，所述旋轉架前面設置有齒圈，所述齒圈底部設置有齒輪，所述齒輪后面安裝有第二電機；所述加熱裝置包括加熱筒，所述加熱筒底部安裝有加熱棒；本技術所述的一種多功能拉力測試設備，通過設置齒輪齒圈帶動線纜轉動的設計，便于測量線纜在不平直狀態下是否能夠抵抗拉力，添加實驗對比數據，使測試結果更加全面；通過設置加熱筒與加熱棒的設計，可以加熱線纜，便于提高測試真實性，同時加熱介質傳熱的方式能夠使加熱更為均勻，保持測試穩定。

技術研發人員：尹成彪
受保護的技術使用者：深圳市訊科標準技術服務有限公司
技術研發日：20240702
技術公布日：2025/4/28
