本發明涉及封裝結構，具體涉及一種激光雷達芯片的封裝結構、激光雷達及封裝方法。

背景技術：

1、激光雷達是以發射激光束探測目標的位置、速度等特征量的雷達系統，屬于掃描式激光測距傳感器，可以應用于自動駕駛、機器人、工業制造和航空航天等領域。

2、對于硅光芯片集成的片上激光雷達，受限于平面波導加工工藝，其出射天線通常呈一維線陣分布。為了避免天線之間的相互串?dāng)_或?qū)τ谙嗫仃囍惖墓虘B(tài)掃描應用場景，出射天線之間需要滿足一定的間隔距離。當天線通道數逐漸增加時，天線出光面整體橫向尺寸會需逐漸增大，邊緣通道受到鏡頭像差的影響會越來越大，導致耦合效率下降，最終導致探測距離下降，甚至達到一定程度后無法使用，限制了硅光芯片集成的片上激光雷達最終的天線通道數量。

技術實現思路

1、有鑒于此，本發明提供了一種激光雷達芯片的封裝結構、激光雷達及封裝方法，以改善硅光芯片集成的片上激光雷達最終的天線通道數量受限的問題。

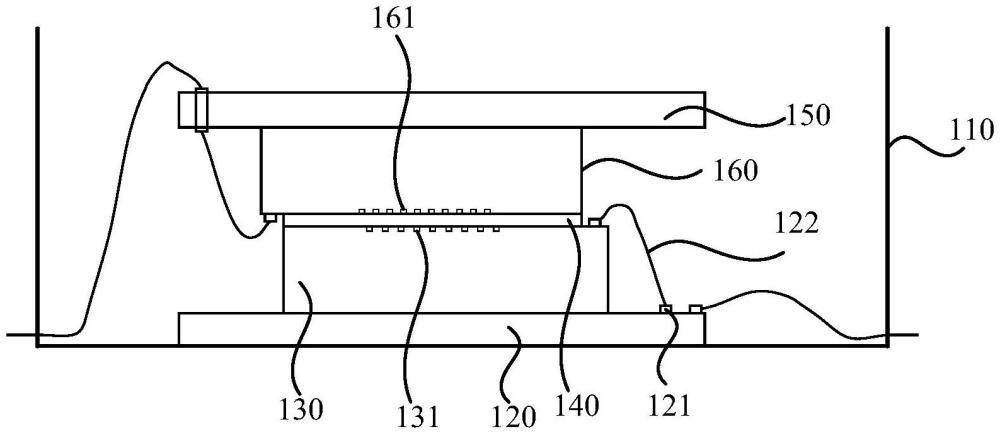

2、第一方面，本發明提供了一種激光雷達芯片的封裝結構，封裝結構包括封裝管殼、第一轉接板、第一硅光芯片、折射率匹配層、第二轉接板和第二硅光芯片；第一轉接板固定設置于封裝管殼的底部，第一轉接板上的金屬電極通過導線與封裝管殼的對應管腳連接；第一硅光芯片的第一表面上具有陣列設置的第一出射天線，第一硅光芯片上與第一表面相對的表面固定設置于第一轉接板上，第一表面上的金屬電極和第一轉接板上的金屬電極通過導線連接；第二硅光芯片的第二表面上具有陣列設置的第二出射天線，第二表面通過折射率匹配層固定在第一表面上，第一表面和第二表面錯位設置，以暴露第二表面上的金屬電極，第二硅光芯片的出射端面和第一硅光芯片的出射端面齊平；第二轉接板與第二硅光芯片上與第二表面相對的表面固定連接，第二轉接板上的金屬電極與第二表面上的金屬電極通過導線連接，且第二轉接板上的金屬電極通過導線與封裝管殼的對應管腳連接。

3、本發明提供的激光雷達芯片的封裝結構，在不改變現有的硅光芯片工藝的基礎上，通過將兩層甚至多層硅光芯片重疊粘合，形成二維面陣激光雷達出射天線排布，成倍增加了激光雷達的出射天線的通道數量，有利于后續激光雷達點頻能力的提升。

4、在一種可選的實施方式中，第一表面的入光口位置設置有第一凹槽結構，第二表面的入光口位置設置有第二凹槽結構；第一光纖置于第一凹槽結構與第一硅光芯片的光波導結構耦合，以將第一激光信號傳遞至第一硅光芯片；第二光纖置于第二凹槽結構與第二硅光芯片的光波導結構耦合，以將第二激光信號傳遞至第二硅光芯片。

5、在本實施例中，凹槽結構可以為光纖和光波導之間的耦合提供精準的定位，使得光纖輸出的激光信號能夠以較高的耦合效率進入光波導，提高光信號的傳輸質量。

6、在一種可選的實施方式中，第一激光信號和第二激光信號的波長的取值范圍為1300nm至1700nm，折射率匹配層的折射率的取值范圍為1.4至1.5。

7、在一種可選的實施方式中，第一凹槽結構的截面和第二凹槽結構的截面呈v形。

8、在一種可選的實施方式中，折射率匹配層的厚度大于或等于10μm。

9、在一種可選的實施方式中，封裝結構還包括第三硅光芯片和第三轉接板；第三轉接板固定設置于第二轉接板遠離第二硅光芯片的一側表面上，第三轉接板上的金屬電極通過導線與封裝管殼的對應管腳連接；第三硅光芯片的第三表面上具有陣列設置的第三出射天線，第三硅光芯片上與第三表面相對的表面固定設置于第三轉接板上，第三表面上的金屬電極和第三轉接板上的金屬電極通過導線連接，第三硅光芯片的出射端面和第二硅光芯片的出射端面齊平。

10、在一種可選的實施方式中，第一轉接板通過固晶膠固定設置于封裝管殼的底部，第一硅光芯片上與第一表面相對的表面通過固晶膠固定設置于第一轉接板上。

11、在一種可選的實施方式中，第一轉接板和第二轉接板為氮化鋁陶瓷基板。

12、第二方面，本發明提供了一種激光雷達，激光雷達包括上述第一方面或其對應的任一實施方式的激光雷達芯片的封裝結構。

13、第三方面，本發明提供了一種激光雷達芯片的封裝方法，封裝方法包括：提供封裝管殼、第一轉接板、第一硅光芯片、第二轉接板和第二硅光芯片，其中，第一硅光芯片的第一表面上具有陣列設置的第一出射天線，第二硅光芯片的第二表面上具有陣列設置的第二出射天線；將第一轉接板固定設置于封裝管殼的底部；通過引線鍵合工藝，將第一轉接板上的金屬電極通過導線連接至封裝管殼的對應管腳上；將第一硅光芯片上與第一表面相對的表面固定設置于第一轉接板上；通過引線鍵合工藝，將第一表面上的金屬電極連接至第一轉接板上的金屬電極；在第一表面上涂覆折射率匹配膠，并將第二表面倒扣于第一表面上，其中，折射率匹配膠固化形成折射率匹配層，第一表面和第二表面錯位設置，以暴露第二表面上的金屬電極，第二硅光芯片的出射端面和第一硅光芯片的出射端面齊平；將第二轉接板固定設置于第二硅光芯片上與第二表面相對的表面；通過引線鍵合工藝，將第二轉接板上的金屬電極通過導線連接至第二表面上的金屬電極，以及將第二轉接板上的金屬電極通過導線連接至封裝管殼的對應管腳上，以得到上述第一方面或其對應的任一實施方式的激光雷達芯片的封裝結構。

技術特征：

1.一種激光雷達芯片的封裝結構，其特征在于，所述封裝結構包括封裝管殼、第一轉接板、第一硅光芯片、折射率匹配層、第二轉接板和第二硅光芯片；

2.根據權利要求1所述的封裝結構，其特征在于，所述第一表面的入光口位置設置有第一凹槽結構，所述第二表面的入光口位置設置有第二凹槽結構；

3.根據權利要求2所述的封裝結構，其特征在于，所述第一激光信號和所述第二激光信號的波長的取值范圍為1300nm至1700nm，所述折射率匹配層的折射率的取值范圍為1.4至1.5。

4.根據權利要求2或3所述的封裝結構，其特征在于，所述第一凹槽結構的截面和所述第二凹槽結構的截面呈v形。

5.根據權利要求1至3中任一項所述的封裝結構，其特征在于，所述折射率匹配層的厚度大于或等于10μm。

6.根據權利要求1至3中任一項所述的封裝結構，其特征在于，所述封裝結構還包括第三硅光芯片和第三轉接板；

7.根據權利要求1至3中任一項所述的封裝結構，其特征在于，所述第一轉接板通過固晶膠固定設置于所述封裝管殼的底部，所述第一硅光芯片上與所述第一表面相對的表面通過固晶膠固定設置于所述第一轉接板上。

8.根據權利要求1至3中任一項所述的封裝結構，其特征在于，所述第一轉接板和所述第二轉接板為氮化鋁陶瓷基板。

9.一種激光雷達，其特征在于，所述激光雷達包括權利要求1至8中任一項所述的激光雷達芯片的封裝結構。

10.一種激光雷達芯片的封裝方法，其特征在于，所述封裝方法包括：

技術總結
本發明涉及封裝結構技術領域，公開了一種激光雷達芯片的封裝結構、激光雷達及封裝方法，封裝結構包括封裝管殼、第一轉接板、第一硅光芯片、折射率匹配層、第二轉接板和第二硅光芯片；第一轉接板固定設置于封裝管殼的底部；第一硅光芯片的第一表面上具有陣列設置的第一出射天線，第一硅光芯片上與第一表面相對的表面固定設置于第一轉接板上；第二硅光芯片的第二表面上具有陣列設置的第二出射天線，第二表面通過折射率匹配層固定在第一表面上，第一表面和第二表面錯位設置，第二硅光芯片的出射端面和第一硅光芯片的出射端面齊平；第二轉接板與第二硅光芯片上與第二表面相對的表面固定連接。本發明能夠增加激光雷達出射天線的通道數量。

技術研發人員：顧林棚,韓笑笑,何蘇,馮寧寧
受保護的技術使用者：杭州洛微科技有限公司
技術研發日：
技術公布日：2025/4/28
