本技術涉及門窗檢測裝置，具體為一種防火門窗密封性檢測裝置。

背景技術：

1、防火門窗密封性檢測裝置是用于檢測防火門窗密封性能的設備，確保其在火災情況下能有效阻隔煙霧的滲透。

2、當前的防火門窗密封性檢測裝置檢測流程涉及多個步驟，包括對防火門窗的位置固定，傳統的固定方式根據防火門窗的尺寸和形狀，選擇合適的固定裝置，這些固定裝置包括專門針對某一型號的防火門窗卡接套，由于防火門窗的規格較多，這些卡接套的設置較多，更換這些卡接套的步驟會耗費較多的時間，針對現有技術的不足，本實用新型提供了一種防火門窗密封性檢測裝置，以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種防火門窗密封性檢測裝置，整體結構緊湊，方便實現對多種大小和規格的防火門窗進行快速夾持定位檢測，檢測效率高，通過電動推桿推動推板和抵緊柱來將待檢測的防火門窗快速卡接在檢測座的內部，適用于多種型號的防火門窗使用，配合煙霧發生器、加壓泵和管道設計，迅速出煙并進行密封性檢測，檢測結果直觀，速度快，滿足使用需求。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種防火門窗密封性檢測裝置，包括底座，所述底座上固定連接有檢測座、煙霧發生器和電動推桿；

3、所述檢測座位于煙霧發生器和電動推桿之間，所述煙霧發生器和檢測座之間固定連接有主管道；

4、所述主管道上連接有煙霧發生器和加壓管道，所述加壓管道上固定連接有加壓泵；

5、所述電動推桿的輸出端設有推板，所述推板上活動卡接有多組抵緊柱。

6、優選的，所述底座上設有第一支撐架、第二支撐架和第三支撐架，所述第一支撐架、第二支撐架和第三支撐架分別用于對檢測座、煙霧發生器和電動推桿支撐。

7、優選的，所述檢測座的內部卡接有橡膠套。

8、優選的，所述第一支撐架和底座之間固定連接有加強筋。

9、優選的，所述推板上開設有腰圓形槽，所述抵緊柱活動卡接在腰圓形槽內。

10、優選的，所述抵緊柱上固定連接有螺桿，所述螺桿穿過腰圓形槽并螺紋連接有旋鈕套。

11、本實用新型公開了一種防火門窗密封性檢測裝置，其具備的有益效果如下：

12、該防火門窗密封性檢測裝置，整體結構緊湊，方便實現對多種大小和規格的防火門窗進行快速夾持定位檢測，檢測效率高，通過電動推桿推動推板和抵緊柱來將待檢測的防火門窗快速卡接在檢測座的內部，適用于多種型號的防火門窗使用，配合煙霧發生器、加壓泵和管道設計，迅速出煙并進行密封性檢測，檢測結果直觀，速度快，滿足使用需求。

技術特征：

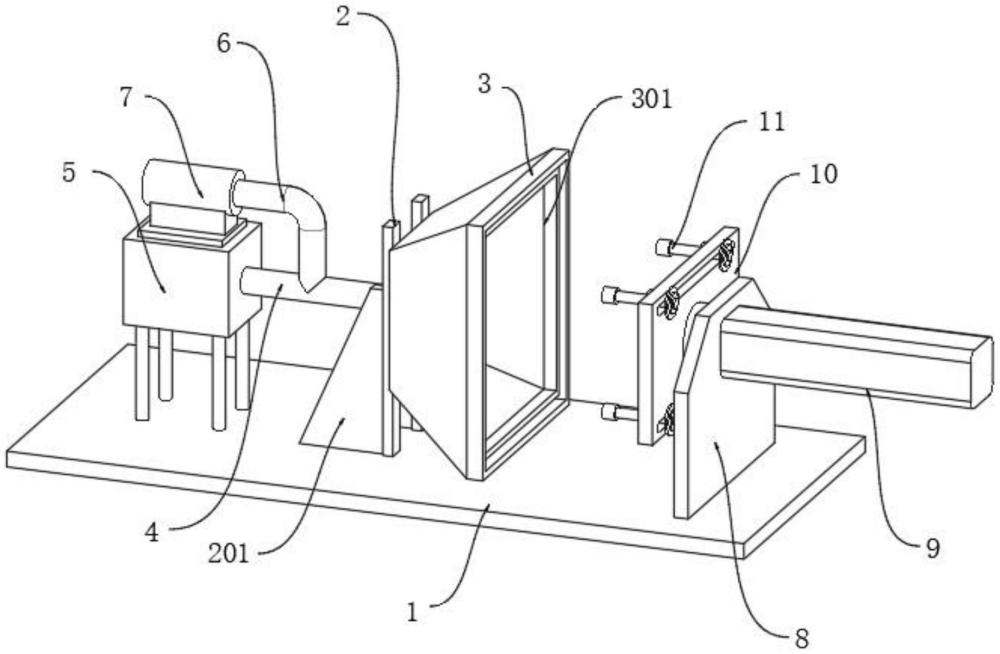

1.一種防火門窗密封性檢測裝置，包括底座(1)，其特征在于，所述底座(1)上固定連接有檢測座(3)、煙霧發生器(5)和電動推桿(9)；

2.根據權利要求1所述的一種防火門窗密封性檢測裝置，其特征在于，所述底座(1)上設有第一支撐架(2)、第二支撐架(501)和第三支撐架(8)，所述第一支撐架(2)、第二支撐架(501)和第三支撐架(8)分別用于對檢測座(3)、煙霧發生器(5)和電動推桿(9)支撐。

3.根據權利要求2所述的一種防火門窗密封性檢測裝置，其特征在于，所述檢測座(3)的內部卡接有橡膠套(301)。

4.根據權利要求2所述的一種防火門窗密封性檢測裝置，其特征在于，所述第一支撐架(2)和底座(1)之間固定連接有加強筋(201)。

5.根據權利要求1所述的一種防火門窗密封性檢測裝置，其特征在于，所述推板(10)上開設有腰圓形槽(1001)，所述抵緊柱(11)活動卡接在腰圓形槽(1001)內。

6.根據權利要求5所述的一種防火門窗密封性檢測裝置，其特征在于，所述抵緊柱(11)上固定連接有螺桿(1101)，所述螺桿(1101)穿過腰圓形槽(1001)并螺紋連接有旋鈕套(1102)。

技術總結
本技術公開一種防火門窗密封性檢測裝置，涉及門窗檢測裝置技術領域。該防火門窗密封性檢測裝置包括底座，底座上固定連接有檢測座、煙霧發生器和電動推桿，檢測座位于煙霧發生器和電動推桿之間，煙霧發生器和檢測座之間固定連接有主管道，主管道上連接有煙霧發生器和加壓管道，加壓管道上固定連接有加壓泵，電動推桿的輸出端設有推板，推板上活動卡接有多組抵緊柱。該防火門窗密封性檢測裝置整體結構緊湊，方便實現對多種大小和規格的防火門窗進行快速夾持定位檢測，檢測效率高，通過電動推桿推動推板和抵緊柱來將待檢測的防火門窗快速卡接在檢測座的內部，適用于多種型號的防火門窗使用。

技術研發人員：劉忠平,敬衛
受保護的技術使用者：廣州恒成新材料有限公司
技術研發日：20240701
技術公布日：2025/4/28
