本技術涉及復合板成型機，具體是一種復合板成型機板材定位偏移檢測機構。

背景技術：

1、復合板成型設備是一種高效的板材加工設備，它的工作原理是將多個板材復合成一個更厚的板材。它采用了先進的加熱和壓力技術，可以快速地將多個板材加工成為一個平整、堅固的板材。

2、復合板成型生產線包括開卷機、預熱設備、發泡機、布料機、雙履帶機、定尺切斷機等關鍵設備。開卷機通過漲緊鋼卷內孔來支撐住鋼卷通過旋轉在直頭機的配合下將鋼帶頭部送入后續的板材成型設備。預熱設備用于下層托料輸送，以及對金屬卷材、鋁箔、玻纖布、無紡布進行加熱。發泡機使各組份按要求比例進行混合且均勻噴灑在下鋼板或其他基材之間。布料機實現各種芯部材料的均勻布置原料。雙履帶機保證板材的粘接力及協助并控制發泡結構的膨脹，以確保最佳的聚合反應，用于保證輸送過程中板材的厚度和平整度。定尺切斷機將成型后的板材按照設定尺寸鋸斷。

3、復合板成型生產線中的板材成型設備在長期使用過程中，由于機械磨損、熱變形等因素，可能導致工件定位系統出現偏移，影響最終產品的尺寸精度和質量；此外，由于鋼卷本身生產特性的原因，鋼卷在展開之后不是一條平直的線，而是一條具有弧度的線，因此鋼卷在放卷過程中，輸送的鋼板本身就具有一定的偏移性。因此，急需研發一種能夠實時監測板材成型設備運行過程中板材是否發生偏移的裝置。

技術實現思路

1、本實用新型的目的解決現有技術中存在的技術問題，提供了一種復合板成型機板材定位偏移檢測機構，用于板材連續進入成型設備過程中持續檢測偏移程度，并進行持續根據檢測內容進行人工調整，保證板材進入成型機板材無偏移。

2、為實現上述目的，本實用新型采用以下技術方案：一種復合板成型機板材定位偏移檢測機構，包括固定底座，所述的固定底座安裝于兩兩成型設備之間的任一設備的框架兩側；

3、擋板安裝座，所述的擋板安裝座設置在固定底座上方用于安裝檢測擋板，所述的檢測擋板與擋板安裝座轉動連接，所述的檢測擋板豎直設置且檢測擋板的長度方向與板材成型設備生產線前進方向平行，所述的檢測擋板的一側面與板材的側面接觸；所述的檢測擋板與擋板安裝座之間設置有復位元件，用于檢測擋板在偏移后的復位；

4、激光位移傳感器，設置于檢測擋板的另一側面，所述的激光位移傳感器用于測量檢測擋板的偏移距離，所述的激光位移傳感器安裝在固定底座上。

5、本實用新型的進一步的方案在于，所述的檢測擋板的后端一側設置有轉動軸，檢測擋板的轉動軸的底部通過第二軸承與擋板安裝座連接。

6、本實用新型的進一步的方案在于，所述的復位元件為彈簧或扭簧。該扭簧套設在轉動軸上，扭簧的一個支撐臂與檢測擋板一側面固定連接，扭簧的另一個支撐臂與擋板安裝座上端面固定連接；該彈簧的一端掛接在檢測擋板的后端，彈簧的另一端掛接在擋板安裝座上。

7、本實用新型的進一步的方案在于，所述的擋板安裝座上設置有長條孔，所述的固定底座上設置有螺紋孔，通過螺栓貫穿長條孔和螺紋孔后固定。

8、本實用新型的進一步的方案在于，所述的激光位移傳感器設置在傳感器安裝座上，所述的傳感器安裝座通過微調機構安裝在固定底座上，所述的微調機構用于調節激光位移傳感器與檢測擋板之間的距離。

9、本實用新型的進一步的方案在于，所述的微調機構包括導向底座、絲杠和滑塊，所述的導向底座上可轉動的設置有貫穿的絲杠，所述的絲杠上安裝有滑塊，絲杠的轉動帶動滑塊沿導向底座平移。

10、本實用新型的進一步的方案在于，所述的滑塊的一側設置有長條孔，所述的導向底座上設置有螺紋孔，通過鎖緊螺栓貫穿長條孔和螺紋孔后將滑塊固定。

11、本實用新型的進一步的方案在于，所述的檢測擋板的一側面還設置有導向輥，在檢測擋板的上下兩端設置有導向輥安裝座，所述的導向輥的兩端通過第一軸承安裝在導向輥安裝座上。

12、本實用新型的進一步的方案在于，所述的激光位移傳感器為非接觸式激光位移傳感器或接觸式激光位移傳感器。

13、本實用新型的進一步的方案在于，所述的激光位移傳感器設置有顯示屏和指示燈，顯示屏用于顯示實時采集的位移數據，所述的指示燈用于指示測量的位移數據是否超出設定的量程。

14、優選的，非接觸式激光位移傳感器型號為tqgjs-2011；接觸式激光位移傳感器型號為gt2-h12。

15、與現有技術相比，本實用新型的有益效果是：

16、本實用新型通過將本檢測機構安裝在板材成型設備的兩側，并位于兩兩板材成型設備之間，通過激光位移傳感器實時監測生產線上涉及的板材定位狀態以及板材是否偏移，當板材發生偏移時，及時對設備進行調整，可以有效的保證板材成型過程中的定位精度，提高產品的質量；減少因定位不準引起的廢品率，提升生產效率和經濟效益；實現智能化控制，增強設備的自動化水平和可靠性。

技術特征：

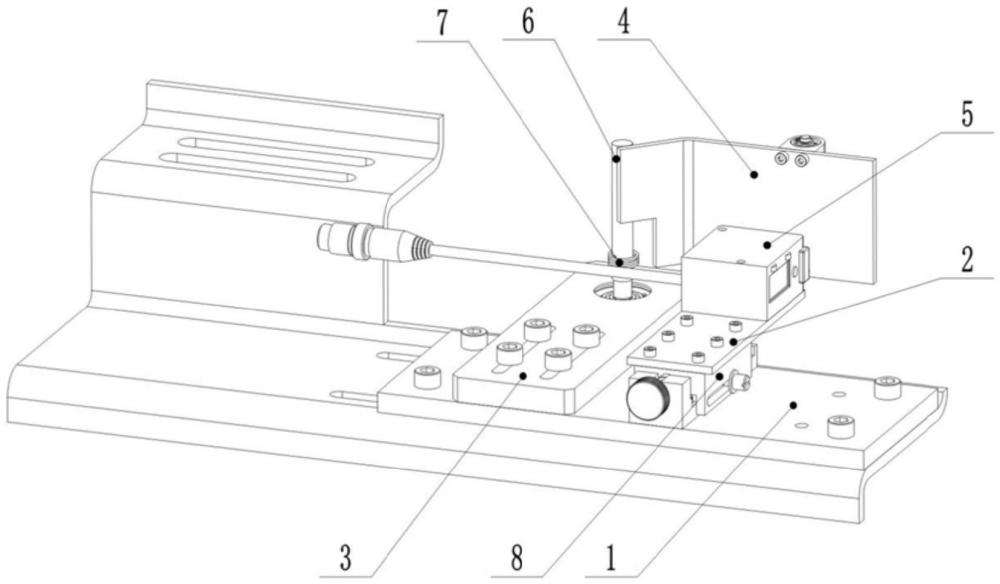

1.一種復合板成型機板材定位偏移檢測機構，其特征在于：包括固定底座(1)；

2.根據權利要求1所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的檢測擋板(4)的后端一側設置有轉動軸(6)，檢測擋板(4)的轉動軸(6)的底部通過第二軸承(12)與擋板安裝座(3)連接。

3.根據權利要求2所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的復位元件(7)為彈簧或扭簧。

4.根據權利要求1-3任一所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的激光位移傳感器(5)設置在傳感器安裝座(2)上，所述的傳感器安裝座(2)通過微調機構(8)安裝在固定底座(1)上，所述的微調機構(8)用于調節激光位移傳感器(5)與檢測擋板(4)之間的距離。

5.根據權利要求4所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的微調機構(8)包括導向底座(13)、絲杠(14)和滑塊(15)，所述的導向底座(13)上可轉動的設置有貫穿的絲杠(14)，所述的絲杠(14)上安裝有滑塊(15)，所述的傳感器安裝座(2)固定在滑塊(15)上，絲杠(14)的轉動帶動滑塊(15)沿導向底座(13)平移。

6.根據權利要求5所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的滑塊(15)的一側設置有長條孔(17)，所述的導向底座(13)上設置有螺紋孔，通過鎖緊螺栓(16)貫穿長條孔(17)和螺紋孔后將滑塊(15)固定。

7.根據權利要求6所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的檢測擋板(4)的一側面還設置有導向輥(9)，在檢測擋板(4)的上下兩端設置有導向輥安裝座(10)，所述的導向輥(9)的兩端通過第一軸承(11)安裝在導向輥安裝座(10)上。

8.根據權利要求4所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的激光位移傳感器(5)為非接觸式激光位移傳感器或接觸式激光位移傳感器。

9.根據權利要求8所述的一種復合板成型機板材定位偏移檢測機構，其特征在于：所述的激光位移傳感器(5)設置有顯示屏和指示燈，顯示屏用于顯示實時采集的位移數據，所述的指示燈用于指示測量的位移數據是否超出設定的閾值。

技術總結
本技術涉及復合板成型機技術領域，主要公開了一種復合板成型機板材定位偏移檢測機構，包括固定底座、擋板安裝座、檢測擋板和激光位移傳感器，擋板安裝座設置在固定底座上方用于安裝檢測擋板，檢測擋板擋板安裝座轉動連接，檢測擋板與擋板安裝座之間設置有復位元件，激光位移傳感器用于測量檢測擋板的偏移距離，本技術可以實時監測生產線上涉及的板材定位狀態以及板材是否偏移，可以有效的保證板材成型過程中的定位精度，提高產品的質量，減少因定位不準引起的廢品率，提升生產效率和經濟效益，實現智能化控制，增強設備的自動化水平和可靠性。
