本技術涉及環境檢測設備，特別是涉及一種環境檢測用環境檢測儀放置架。

背景技術：

1、環境監測儀器是用于監測室內外環境各項參數的儀器總稱，通過對影響環境質量因素的代表值的測定，確定環境質量（或污染程度）及其變化趨勢。

2、現有的環境檢測設備戶外使用的類型較多，在使用過程中需要時間保持在一個位置采取環境數據樣本，因此設備需要配置固定結構來保持穩定，現有的授權專利cn215447988u一種環境檢測用環境檢測儀放置架包括第一伸縮套桿，所述第一伸縮套桿的一端固定安裝有夾持塊，第二伸縮套桿以及第二支撐桿的設置，可以更加方便折疊收納，但是從整體上來分析，該放置架與儀器本體為分離結構，需要單獨分離存放設備和放置架，增加了裝置使用過程中的安裝工作量，不利于快速投入使用，因此需要解決此問題。

技術實現思路

1、本實用新型的主要目的是為了提供一種環境檢測用環境檢測儀放置架。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種環境檢測用環境檢測儀放置架，包括固定底板，所述固定底板外圍四周通過螺釘安裝有連接合頁；所述連接合頁的外部通過螺栓安裝有第一折疊收納板和第二折疊收納板，其中所述第二折疊收納板內壁上轉動連接有折疊頂蓋；所述固定底板頂部可拆卸安裝有折疊升降架。

4、優選的，所述第一折疊收納板內壁兩側轉動連接有萬向座，所述萬向座內壁中轉動連接有鎖桿，所述鎖桿的端頭內部活動安裝有彈簧鉤。

5、優選的，所述第二折疊收納板內壁兩側限位安裝有掛環，所述掛環與所述彈簧鉤適配掛接，所述第一折疊收納板和所述第二折疊收納板底部均膠接有腳墊。

6、優選的，其中一組所述折疊頂蓋內壁中滑動安裝有彈簧鎖頭，另外一組所述折疊頂蓋內壁中開設有與所述彈簧鎖頭適配的鎖槽。

7、優選的，所述折疊升降架包括頂架和底座，所述底座內壁轉動連接有驅動絲桿，所述頂架通過所述驅動絲桿可與所述底座分離。

8、優選的，所述折疊頂蓋頂部焊接有提手，所述頂架頂部可拆卸放置有儀器本體。

9、本實用新型的有益技術效果：

10、通過設計一個由固定底板、第一折疊收納板、第二折疊收納板、折疊升降架以及儀器本體組成的盒體結構，可實現檢測設備與放置架的一體化安裝使用，第一折疊收納板和第二折疊收納板由連接合頁打開和折疊，打開時向下作為支撐腿來支撐儀器，折疊時作為箱體保護儀器且可便攜移動，同時折疊升降架又能調節儀器的高度，不僅縮減了裝置在戶外使用時的操作難度，而且結構靈活多變，實用性強。

技術特征：

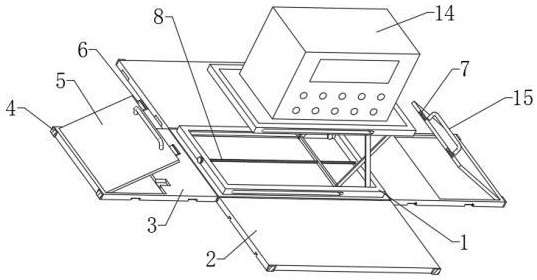

1.一種環境檢測用環境檢測儀放置架，其特征在于：包括固定底板（9），所述固定底板（9）外圍四周通過螺釘安裝有連接合頁（10）；

2.根據權利要求1所述的一種環境檢測用環境檢測儀放置架，其特征在于：所述第一折疊收納板（2）內壁兩側轉動連接有萬向座（11），所述萬向座（11）內壁中轉動連接有鎖桿（12），所述鎖桿（12）的端頭內部活動安裝有彈簧鉤（16）。

3.根據權利要求2所述的一種環境檢測用環境檢測儀放置架，其特征在于：所述第二折疊收納板（3）內壁兩側限位安裝有掛環（13），所述掛環（13）與所述彈簧鉤（16）適配掛接，所述第一折疊收納板（2）和所述第二折疊收納板（3）底部均膠接有腳墊（4）。

4.根據權利要求3所述的一種環境檢測用環境檢測儀放置架，其特征在于：其中一組所述折疊頂蓋（5）內壁中滑動安裝有彈簧鎖頭（6），另外一組所述折疊頂蓋（5）內壁中開設有與所述彈簧鎖頭（6）適配的鎖槽（7）。

5.根據權利要求4所述的一種環境檢測用環境檢測儀放置架，其特征在于：所述折疊升降架（1）包括頂架和底座，所述底座內壁轉動連接有驅動絲桿（8），所述頂架通過所述驅動絲桿（8）可與所述底座分離。

6.根據權利要求5所述的一種環境檢測用環境檢測儀放置架，其特征在于：所述折疊頂蓋（5）頂部焊接有提手（15），所述頂架頂部可拆卸放置有儀器本體（14）。

技術總結
本技術公開了一種環境檢測用環境檢測儀放置架，屬于環境檢測設備技術領域，包括固定底板，所述固定底板外圍四周通過螺釘安裝有連接合頁；所述連接合頁的外部通過螺栓安裝有第一折疊收納板和第二折疊收納板。通過設計一個由固定底板、第一折疊收納板、第二折疊收納板、折疊升降架以及儀器本體組成的盒體結構，可實現檢測設備與放置架的一體化安裝使用，第一折疊收納板和第二折疊收納板由連接合頁打開和折疊，打開時向下作為支撐腿來支撐儀器，折疊時作為箱體保護儀器且可便攜移動，同時折疊升降架又能調節儀器的高度，不僅縮減了裝置在戶外使用時的操作難度，而且結構靈活多變，實用性強。

技術研發人員：馬源,張雯芳
受保護的技術使用者：西藏華測檢測技術有限公司
技術研發日：20240703
技術公布日：2025/4/28
