本技術涉及土壤試驗裝置，具體而言，涉及一種淋溶裝置。

背景技術：

1、淋溶試驗是一種土壤化學分析方法，主要用于研究土壤中可溶性鹽類和其他化學物質的淋洗情況。當研究人員進行土壤中各種離子或基團垂直遷移的研究時，需要根據不同的研究目的設計開展淋溶試驗。

2、現有技術中通常是直接在田間進行：需要在地下埋設管道便于收集淋溶液，還要將各試驗樣地的土壤分別圍住防止淋溶液隨地下徑流流失。這樣的田間試驗雖然可以反映田間實際情況，但是研究時間跨度大，工作強度高，需投入大量的人力、物力和精力。且試驗裝置結構復雜、操作難度大，淋溶時對土壤擾動大且淋溶液散失程度大，導致試驗結果誤差較大。

技術實現思路

1、本實用新型提供一種淋溶裝置，以解決現有技術中的淋溶裝置試驗誤差較大的問題。

2、本實用新型提供了一種淋溶裝置，該淋溶裝置包括：底座；柱體，設置在底座上，柱體具有空腔，柱體具有相對設置的進液口和出液口，進液口和出液口與空腔連通，進液口設置在柱體的頂部，出液口設置在柱體的底部，空腔用于裝填土壤；蓋體，設置在柱體的頂部，蓋體封閉進液口，蓋體具有集液腔，集液腔通過進液口與空腔連通，蓋體的頂部為曲面結構，曲面結構用于匯集空腔內蒸發的水汽。

3、進一步地，蓋體包括相互連接的密封部和連接部，連接部與柱體連接，密封部與連接部配合形成容納腔，密封部位于連接部遠離柱體的一側，密封部的頂部封閉進液口，密封部的頂部在水平方向上的截面朝靠近進液口的方向逐漸增大。通過上述設置，密封部的頂部在能夠對淋溶液進行攔截的同時，密封部的側壁還能夠形成傾斜面，進而可以對在密封部頂部凝結的淋溶液進行導流，使得凝結后的淋溶液順著密封部的側壁迅速匯集并回流至柱內的土壤中。

4、進一步地，連接部包括集液板，集液板設置在連接部內，且封蓋進液口，集液板具有開口，開口與進液口連通，開口的孔徑小于進液口的孔徑。通過上述設置，連接部與密封部連接，集液板可以對密封部側壁上凝結的淋溶液進行收集，使得蒸發的淋溶液可以進行更加有效地收集。

5、進一步地，集液腔內還設置有吸液材料，吸液材料放置在集液板上，吸液材料封蓋開口。通過上述設置，吸液材料能夠對空腔內蒸發的水汽或淋溶液進行攔截，降低后續對淋溶液的體積進行計算時出現誤差。

6、進一步地，密封部和連接部通過連接結構可拆卸連接。通過上述設置，方便密封部和連接部的安裝和拆卸。

7、進一步地，密封部的側壁上具有第一螺紋結構，連接部的側壁上具有第二螺紋結構，第一螺紋結構與第二螺紋結構配合以形成連接結構。通過上述設置，通過螺紋結構實現密封部與連接部的配合連接，結構簡單，節約了裝置的生產成本。

8、進一步地，淋溶裝置還具有出液管，出液管與出液口連通，出液管上設置有開關閥。通過上述設置，可以通過開關閥對出液管的開斷進行控制，從而通過出液口將柱體內的土壤中可溶于淋溶液的物質從出液口排出至收集裝置中，對流出的淋溶液進行化學成分的檢測和分析。

9、進一步地，連接部的靠近柱體的一端的側壁上設置有第三螺紋結構，柱體的側壁上具有第四螺紋結構，第三螺紋結構與第四螺紋結構配合連接。通過上述設置，連接部與柱體通過螺紋結構進行連接，如此方便連接部與柱體的組裝和拆卸。

10、進一步地，底座包括安裝板和多個支撐腿，柱體穿設在安裝板上，多個支撐腿用于對安裝板進行支撐，出液口與支撐腿的底部具有間隔。通過上述設置，能夠保證底座對柱體支撐的可靠性。

11、進一步地，柱體采用透明材料制成。通過上述設置，方便時刻對柱體內部的土壤的狀態進行觀察。

12、應用本實用新型的技術方案，在柱體的頂部設置蓋體，通過蓋體可以隨進液口進行封閉，避免在進行淋溶實驗時從空腔內蒸發出來的淋溶液通過進液口散出裝置，以確保柱體中增發散失的淋溶液不會溢出丟失。同時，集液腔與空腔連通設置，蓋體的頂部為曲面結構，曲面結構有助于淋溶液的凝聚和流動，增強凝結效率，便于對淋溶液進行收集。通過上述設置，在試驗初始前加入定量體積的淋溶液后，在實驗過程中從土壤中散出的淋溶液可以凝結在曲面的蓋體上，隨后通過進液口再流回空腔內的土壤中去，能夠最大程度地降低淋溶液的體積損失率，進而減小試驗的誤差，提升試驗結果的準確度。

技術特征：

1.一種淋溶裝置，其特征在于，所述淋溶裝置包括：

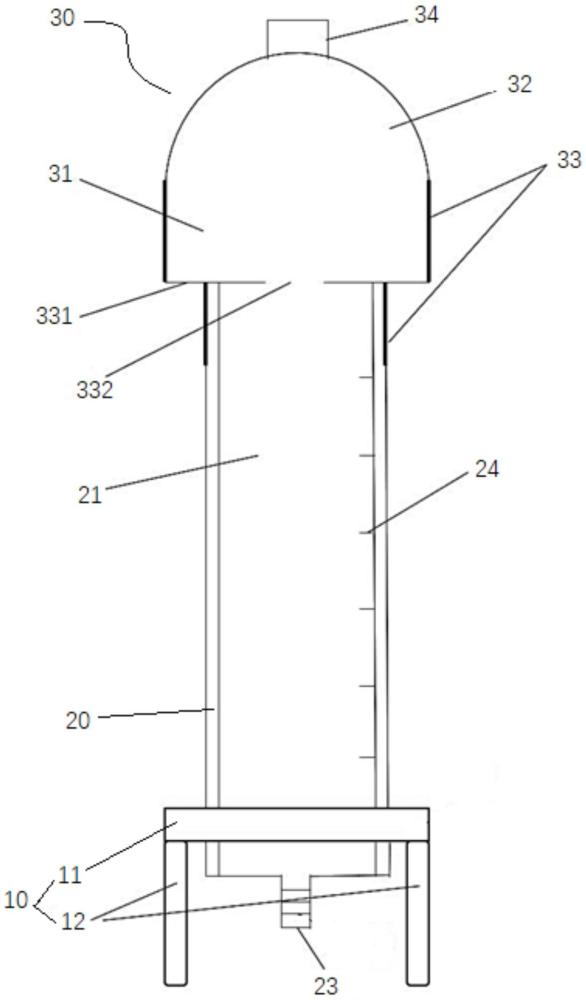

2.根據權利要求1所述的淋溶裝置，其特征在于，所述蓋體(30)包括相互連接的密封部(32)和連接部(33)，所述連接部(33)與所述柱體(20)連接，所述密封部(32)與所述連接部(33)配合形成所述集液腔(31)，所述密封部(32)位于所述連接部(33)遠離所述柱體(20)的一側，所述密封部(32)的頂部封閉所述進液口，所述密封部(32)的頂部在水平方向上的截面朝靠近所述進液口的方向逐漸增大。

3.根據權利要求2所述的淋溶裝置，其特征在于，所述連接部(33)包括集液板(331)，所述集液板(331)設置在所述連接部(33)內，且封蓋所述進液口，所述集液板(331)具有開口(332)，所述開口(332)與所述進液口連通，所述開口(332)的孔徑小于所述進液口的孔徑。

4.根據權利要求3所述的淋溶裝置，其特征在于，所述集液腔(31)內還設置有吸液材料，所述吸液材料放置在所述集液板(331)上，所述吸液材料封蓋所述開口(332)。

5.根據權利要求4所述的淋溶裝置，其特征在于，所述密封部(32)和所述連接部(33)通過連接結構可拆卸連接。

6.根據權利要求5所述的淋溶裝置，其特征在于，所述密封部(32)的側壁上具有第一螺紋結構(321)，所述連接部(33)的側壁上具有第二螺紋結構(333)，所述第一螺紋結構(321)與所述第二螺紋結構(333)配合以形成所述連接結構。

7.根據權利要求1所述的淋溶裝置，其特征在于，所述淋溶裝置還具有出液管(40)，所述出液管(40)與所述出液口(23)連通，所述出液管(40)上設置有開關閥(41)。

8.根據權利要求2所述的淋溶裝置，其特征在于，所述連接部(33)的靠近所述柱體(20)的一端的側壁上設置有第三螺紋結構(334)，所述柱體(20)的側壁上具有第四螺紋結構，所述第三螺紋結構(334)與所述第四螺紋結構配合連接。

9.根據權利要求1所述的淋溶裝置，其特征在于，所述底座(10)包括安裝板(11)和多個支撐腿(12)，所述柱體(20)穿設在所述安裝板(11)上，多個所述支撐腿(12)用于對所述安裝板(11)進行支撐，所述出液口(23)與所述支撐腿(12)的底部具有間隔。

10.根據權利要求1所述的淋溶裝置，其特征在于，所述柱體(20)采用透明材料制成。

技術總結
本技術提供了一種淋溶裝置，該淋溶裝置包括：底座；柱體，設置在底座上，柱體具有空腔，柱體具有相對設置的進液口和出液口，進液口和出液口與空腔連通，進液口設置在柱體的頂部，出液口設置在柱體的底部，空腔用于裝填土壤；蓋體，設置在柱體的頂部，蓋體封閉進液口，蓋體具有集液腔，集液腔通過進液口與空腔連通，蓋體的頂部為曲面結構，曲面結構用于匯集空腔內蒸發的水汽。通過本技術的技術方案，能夠解決現有技術中的淋溶裝置試驗誤差較大的問題。

技術研發人員：佘長超,侯星野,白鈺,閆石,黃月軍,王黨朝,陸兆華,王曉,尚志
受保護的技術使用者：國能北電勝利能源有限公司
技術研發日：20240701
技術公布日：2025/4/28
