本技術涉及一種光譜儀結構，具體為一種微型光譜儀結構，屬于光譜儀。

背景技術：

1、光譜儀又稱分光儀，廣泛為人知的為直讀光譜儀，它由一個入射狹縫，一個色散系統，一個成像系統和一個或多個出射狹縫組成，以色散元件將輻射源的電磁輻射分離出所需要的波長或波長區域，并在選定的波長上進行強度測定。

2、然而，在微型光譜儀生產過程中，經常需要更換不同寬度的狹縫，而狹縫往往采用膠水固定的方式，更換起來比較麻煩，并且矩形反射鏡大部分都是固定安裝的，不方便很好的進行微調反射角度，從而影響光線反射效果。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種微型光譜儀結構，能夠方便對更換不同的狹縫入射光線，并且方便對矩形反射鏡進行微調，從而提高了反射效果，操作更加方便。

2、本實用新型通過以下技術方案來實現上述目的，一種微型光譜儀結構，包括外殼，所述外殼上安裝有防護機構，所述防護機構包括蓋板，所述外殼底部卡合連接有蓋板，所述外殼一側安裝有入射機構，所述入射機構包括光柵法蘭，所述外殼側壁設有卡槽，所述卡槽上卡合連接有光柵法蘭，所述光柵法蘭一端延伸至外殼內側，所述光柵法蘭一端內側卡合連接有狹縫片，所述外殼內部安裝有反射機構，所述反射機構包括凹槽，所述外殼內側壁設有對稱的凹槽，所述外殼內側設有固定座，所述固定座兩端固定連接有轉軸，兩個所述轉軸與凹槽內部轉動連接，所述固定座一側安裝有矩形反射鏡，所述固定座另一側中線處固定連接有兩個凸臺，其中一個所述凸臺上安裝有固定彈簧，所述固定彈簧一端通過連接孔與外殼連接，所述外殼上通過另一個連接孔螺紋連接有螺桿，所述螺桿延伸至外殼內部與另一個凸臺抵觸，所述外殼內部安裝有反射光柵和凹面反射鏡，所述外殼內部一端安裝有圖像傳感器。

3、優選的，所述凹槽為“l”形結構，所述凹槽底部一端為半圓形結構。

4、優選的，所述外殼四角分別設有四個螺紋孔，所述蓋板上轉動連接有四個螺栓，所述螺栓與螺紋孔螺紋連接。

5、優選的，所述外殼頂部邊緣處卡合連接有密封墊，所述蓋板底部與密封墊抵觸。

6、優選的，所述密封墊為框形結構，所述密封墊橫截面為內部中空的長方形結構。

7、優選的，所述外殼內側壁垂直連接有兩個定位銷，所述光柵法蘭上設有兩個固定孔，所述固定孔與定位銷卡合。

8、優選的，所述光柵法蘭兩端底部分別安裝有墊塊，所述墊塊底部與卡槽抵觸。

9、優選的，所述外殼內部底側轉動連接有轉座，所述反射光柵底部與轉座垂直連接。

10、本實用新型的有益效果是：通過凹面反射鏡和光柵反射鏡的安裝，利于對光線反射，通過光柵法蘭和狹縫片的無縫隙連接，方便外部光纖線連接，從而使光線進入外殼內部，通過固定座的安裝，利于對矩形反射鏡連接，在凹槽和轉軸的配合下，方便固定座能夠轉動，通過固定彈簧的安裝，使固定座抵觸穩定，通過對螺桿的轉動，使螺桿對另一個凸臺抵觸，從而實現對固定座抵觸轉動，進而對矩形反射鏡的角度調節，使光線更好的反射，利于圖像傳感器接受處理。

技術特征：

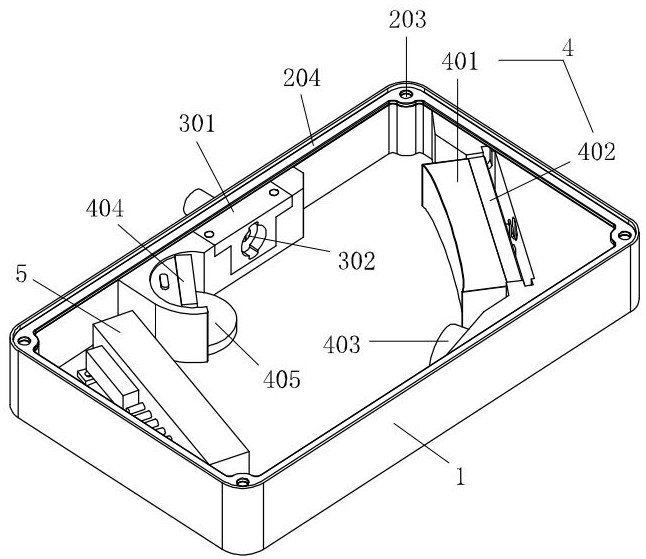

1.一種微型光譜儀結構，包括外殼（1），其特征在于：所述外殼（1）上安裝有防護機構（2），所述防護機構（2）包括蓋板（201），所述外殼（1）底部卡合連接有蓋板（201）；

2.根據權利要求1所述的一種微型光譜儀結構，其特征在于：所述凹槽（406）為“l”形結構，所述凹槽（406）底部一端為半圓形結構。

3.根據權利要求1所述的一種微型光譜儀結構，其特征在于：所述外殼（1）四角分別設有四個螺紋孔（203），所述蓋板（201）上轉動連接有四個螺栓（202），所述螺栓（202）與螺紋孔（203）螺紋連接。

4.根據權利要求1所述的一種微型光譜儀結構，其特征在于：所述外殼（1）頂部邊緣處卡合連接有密封墊（204），所述蓋板（201）底部與密封墊（204）抵觸。

5.根據權利要求4所述的一種微型光譜儀結構，其特征在于：所述密封墊（204）為框形結構，所述密封墊（204）橫截面為內部中空的長方形結構。

6.根據權利要求1所述的一種微型光譜儀結構，其特征在于：所述外殼（1）內側壁垂直連接有兩個定位銷（303），所述光柵法蘭（301）上設有兩個固定孔（305），所述固定孔（305）與定位銷（303）卡合。

7.根據權利要求6所述的一種微型光譜儀結構，其特征在于：所述光柵法蘭（301）兩端底部分別安裝有墊塊（306），所述墊塊（306）底部與卡槽（304）抵觸。

8.根據權利要求1所述的一種微型光譜儀結構，其特征在于：所述外殼（1）內部底側轉動連接有轉座（405），所述反射光柵（404）底部與轉座（405）垂直連接。

技術總結
本技術涉及光譜儀技術領域，具體的說是一種微型光譜儀結構，包括外殼，所述外殼上安裝有防護機構，所述防護機構包括蓋板，所述外殼一側安裝有入射機構，所述入射機構包括光柵法蘭，所述光柵法蘭一端內側卡合連接有狹縫片，所述外殼內部安裝有反射機構，所述外殼內側設有固定座，所述固定座一側安裝有矩形反射鏡，其中一個所述凸臺上安裝有固定彈簧，所述外殼上通過另一個連接孔螺紋連接有螺桿，所述螺桿延伸至外殼內部與另一個凸臺抵觸，所述外殼內部安裝有反射光柵和凹面反射鏡，所述外殼內部一端安裝有圖像傳感器；能夠方便更換不同的狹縫入射光線，并且方便對矩形反射鏡進行微調，提高反射效果。

技術研發人員：袁曉賓
受保護的技術使用者：深圳市依邁光電有限公司
技術研發日：20240705
技術公布日：2025/4/28
