本技術涉及導光束檢測，特別涉及一種導光束的測試工裝。

背景技術：

1、光纖內窺鏡是一種利用集合有多組光纖的導光束進行導光照明的醫療器械，其光學性能會直接或間接影響到患者的安全，因此非常有必要準確測量內窺鏡的光學性能指標，其中，照度是一項重要光學性能指標，其采用單位面積所接受的光通量來表示，反映物體被照亮的程度，主要是照度的均勻性，如果照度不能充滿視場，則周邊模糊，進而影響視野。

2、在目前的光纖內窺鏡開發和生產中，照度測試實施是在：先將導光束安裝到內窺鏡插入部，再使用冷光源裝置作為光源，從插入部端口使用照度計進行照度檢測，檢測操作比較麻煩；且存在檢測結果穩定性低、檢測結果不準確的問題，具體可表現為，安裝在插入部內部的導光束位置不固定，主要為導光束端面相對光源、照度計受照面的位置不固定，進而導致照度計受照面接收光量不固定，最終造成檢測結果穩定性低、檢測結果不準確的問題。

3、因此，研究一種照度檢測結果穩定且準確的導光束測試工裝具有實用價值。

技術實現思路

1、本實用新型的目的在于提供一種導光束的測試工裝，以解決現有技術中照度檢測結果穩定性低、以及檢測結果不準確的問題。

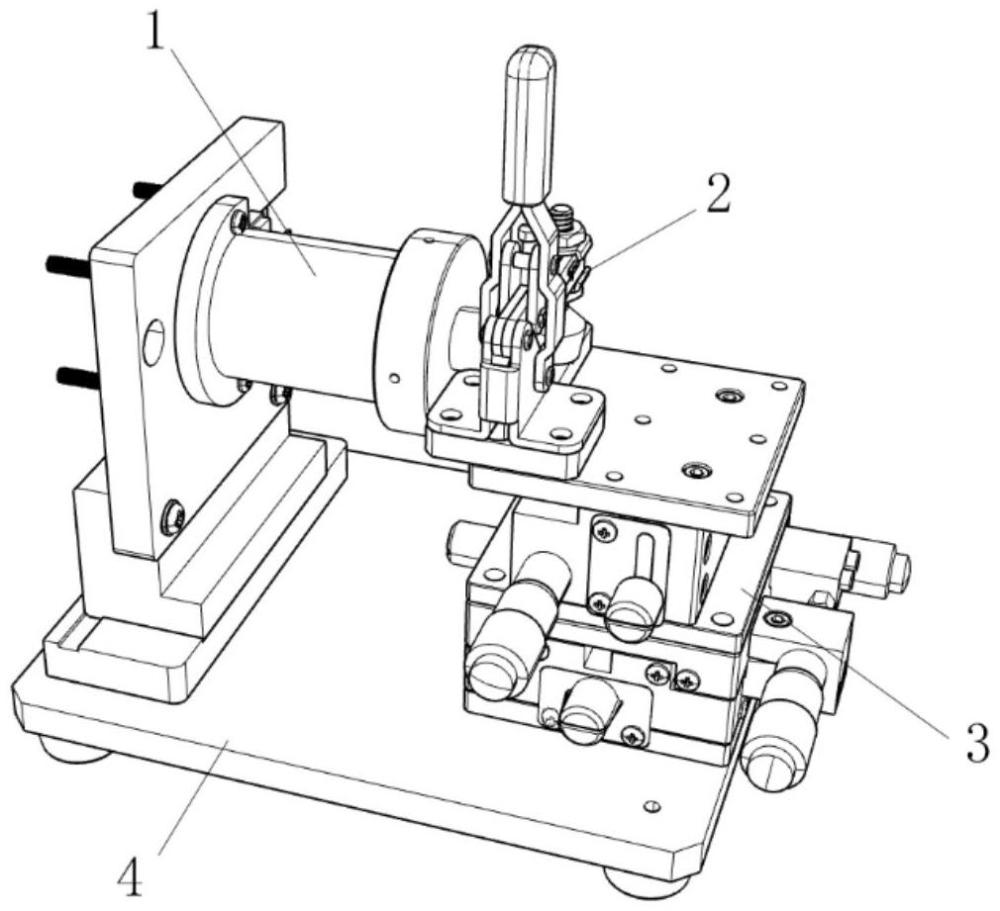

2、為了解決上述技術問題，本實用新型提供了一種導光束的測試工裝，包括：光源模塊組件，所述光源模塊組件包括光源件和聚焦光學組，所述聚焦光學組布置于所述光源件的出射光路上，所述聚焦光學組用于將所述光源件的光源匯聚于固定的出射角度上；夾持組件，所述夾持組件形成有夾持空間，所述夾持空間的貫穿方向朝向所述光源模塊組件，所述夾持空間的夾持中心設于所述光源件的出射光路上的預設固定點處，具備聚焦光學組的光源模塊組件可以固定光源件的出射角度，并且夾持組件能夾持固定導光束，使得光源出射角度和導光束的位置都被固定下來，再重復檢測時，能保證檢測結果的穩定性以及檢測結果的準確性。

3、在其中一個實施例中，所述聚焦光學組包括套筒、耦合透鏡和導光錐；所述套筒內設有所述耦合透鏡和所述導光錐，所述套筒的兩端貫通；沿所述光源件的出射光路上，所述耦合透鏡和所述導光錐依次布置；所述光源件、所述耦合透鏡和所述導光錐同軸布置，具備耦合透鏡和導光錐后，光源件的出射光角度能固定下來，避免光源出射角度不同導致檢測不準確的問題。

4、在其中一個實施例中，所述導光錐的兩端分別為寬端面和窄端面，所述寬端面鄰近所述耦合透鏡布置，所述窄端面遠離所述耦合透鏡布置，所述寬端面設于所述耦合透鏡的聚焦點上。

5、在其中一個實施例中，所述預設固定點為導光束受到所述光源件的出射光的最大照度處，導光束處于最大照度的位置時，能保證測試的準確性。

6、在其中一個實施例中，所述夾持組件設有夾持口、以及可接近或遠離所述夾持口的壓緊件，所述壓緊件設有壓緊頭，所述壓緊頭以可鎖定的方式設于所述夾持口上，所述夾持口與所述壓緊頭間形成所述夾持空間。

7、在其中一個實施例中，所述測試工裝設有安裝底座；所述安裝底座上設有所述光源模塊組件和所述夾持組件；沿鄰近所述安裝底座的方向上，所述夾持口的口徑線性收窄，線性收窄的夾持口設計適配不同規格的導光束，能實現多規格導光束的測試。

8、在其中一個實施例中，所述壓緊頭的壓緊端面設有緩沖部，所述緩沖部在受力后可產生一點形變，緩沖部的設置可避免導光束在壓緊過程中損壞/產生變形，能更好地壓緊導光束，并且能適配不同規格的導光束。

9、在其中一個實施例中，所述壓緊件還包括第一連桿、第二連桿、第三連桿和壓緊座體；所述第一連桿的一端與所述壓緊座體轉動連接，所述第一連桿的另一端安裝所述壓緊頭；所述第二連桿與所述壓緊座體轉動連接；所述第三連桿的一端與所述第一連桿轉動連接，所述第三連桿的另一端與所述第二連桿轉動連接；所述第二連桿的轉動用于使所述壓緊頭處于鎖定狀態或解鎖狀態，通過轉動至死點的類快速夾設計，能保證壓緊頭能將導光束壓緊在夾持口內。

10、在其中一個實施例中，所述測試工裝還包括移動組件；所述移動組件上固定有所述夾持組件，所述移動組件用于將所述夾持空間三軸移動，具備三軸移動的移動組件，即使更換不同規格的導光束亦能保證將夾持空間內的導光束移動至最大照度的預設固定點，保證了測試的有效性。

11、本實用新型較為突出的有益效果如下：

12、一、由于本方案設置有聚焦光學組，聚焦光學組布置于光源件的出射光路上，光源件出射光后，光源件的光源被匯聚并以固定的出射角度出射，且由于本方案設置有夾持組件，夾持組件設有夾持口、以及可接近或遠離夾持口的壓緊件，壓緊件設有壓緊頭，壓緊頭以可鎖定的方式設于夾持口上，夾持口與壓緊頭間形成夾持空間，夾持空間的夾持中心設于光源件的出射光路上的預設固定點處，所以在進行應用時，導光束與光源會以相對固定的位置關系進行測試，避免出現如現有技術的導光束的裝配位置不固定的問題。

13、二、由于本方案設置的夾持組件有沿鄰近安裝底座的方向上口徑線性收窄的夾持口，并配合有帶緩沖部的壓緊端面，且設置有移動組件可實現夾持空間的三軸移動，從而能實現多規格導光束的測試。

14、三、由于本方案利用工裝取替了原有技術的方案，可實現單獨對導光束照度測試，優化測試流程；適用多規格導光束測試；測試操作方便，測試效果直觀。

15、綜上所述，本方案通過將光源的出射光角度固定、導光束位置進行固定、以及光源與導光束之間的相對位置進行固定的方式，避免導光束位置不固定、以及光源的出射角度不同的情況，切實解決了現有技術檢測結果穩定性低、檢測結果不準確的問題。

技術特征：

1.一種導光束的測試工裝，其特征在于，包括：

2.根據權利要求1所述的測試工裝，其特征在于，

3.根據權利要求2所述的測試工裝，其特征在于，所述導光錐的兩端分別為寬端面和窄端面，所述寬端面鄰近所述耦合透鏡布置，所述窄端面遠離所述耦合透鏡布置，所述寬端面設于所述耦合透鏡的聚焦點上。

4.根據權利要求1所述的測試工裝，其特征在于，所述預設固定點為導光束受到所述光源件的出射光的最大照度處。

5.根據權利要求1所述的測試工裝，其特征在于，所述夾持組件設有夾持口、以及可接近或遠離所述夾持口的壓緊件，所述壓緊件設有壓緊頭，所述壓緊頭以可鎖定的方式設于所述夾持口上，所述夾持口與所述壓緊頭間形成所述夾持空間。

6.根據權利要求5所述的測試工裝，其特征在于，所述測試工裝設有安裝底座；

7.根據權利要求5所述的測試工裝，其特征在于，所述壓緊頭的壓緊端面設有緩沖部，所述緩沖部用于在受力后可產生形變。

8.根據權利要求5所述的測試工裝，其特征在于，

9.根據權利要求1所述的測試工裝，其特征在于，所述測試工裝還包括移動組件；

技術總結
本技術涉及導光束檢測技術領域，特別涉及一種導光束的測試工裝，包括：光源模塊組件，光源模塊組件包括光源件和聚焦光學組，聚焦光學組布置于光源件的出射光路上，聚焦光學組用于將光源件的光源匯聚于固定的出射角度上；夾持組件，夾持組件設有夾持口、以及可接近或遠離夾持口的壓緊件，壓緊件設有壓緊頭，壓緊頭以可鎖定的方式設于夾持口上，夾持口與壓緊頭間形成夾持空間，夾持空間的貫穿方向朝向光源模塊組件，夾持空間的夾持中心設于光源件的出射光路上的預設固定點處，通過將光源的出射光角度固定、導光束位置進行固定、以及光源與導光束之間的相對位置進行固定的方式，解決了照度檢測結果穩定性低、檢測結果不準確的問題。

技術研發人員：林泓佳,譚有余
受保護的技術使用者：珠海泰科醫療技術有限公司
技術研發日：20240704
技術公布日：2025/4/28
