本技術涉及校驗裝置，具體為一種藥學藥物校驗裝置。

背景技術：

1、藥物臨床試驗是指任何在人體(病人或健康志愿者)進行的藥物的系統性研究，以證實或發現試驗藥物的臨床、藥理和/或其他藥效學方面的作用、不良反應和/或吸收、分布、代謝及排泄，目的是確定試驗藥物的安全性和有效性，而在日常對藥物進行校驗時，會需要通過校驗裝置輔助藥物進行校驗操作。

2、如申請號為202310578300.7公開了一種藥學藥物校驗裝置，包括底板，所述底板上設置有檢驗裝置，所述底板上固定連接有固定板，所述固定板的內部通過軸承連接有螺桿，所述螺桿的外側通過螺紋連接有螺套，所述螺套上固定連接有箱蓋，所述箱蓋上接觸有研磨箱，所述研磨箱與底板固定連接，所述箱蓋上固定連接有電機，所述電機的輸出端與箱蓋轉動連接，所述電機的輸出端固定連接有連接塊，該發明通過設計電機驅動上磨盤轉動可通過上磨盤及下磨盤的作用進行物料研磨，當研磨完成后，可通過轉動螺紋桿實現斜塊豎直方向的移動，進而可實現下磨盤向上的位移，從而可方便的對研磨出的物料進行收集使用。

3、但是該一種藥學藥物校驗裝置在使用時，雖可以較好的對粉狀藥物進行校驗操作，但往往需要對粉狀藥物進行手動晃動撫平，存在一定的不便性和繁瑣性，容易在晃動的過程中出現撒落溢出的情況，從而造成藥物浪費的情況，影響對藥物進行校驗效率的問題。

4、于是，有鑒于此，針對現有的結構不足予以研究改良，提出一種藥學藥物校驗裝置。

技術實現思路

1、本實用新型的目的在于提供一種藥學藥物校驗裝置，以解決上述背景技術中提出的雖可以較好的對粉狀藥物進行校驗操作，但往往需要對粉狀藥物進行手動晃動撫平，存在一定的不便性和繁瑣性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種藥學藥物校驗裝置，包括裝置主體和設置在裝置主體內壁的固定機構，所述固定機構包括滑動組件；

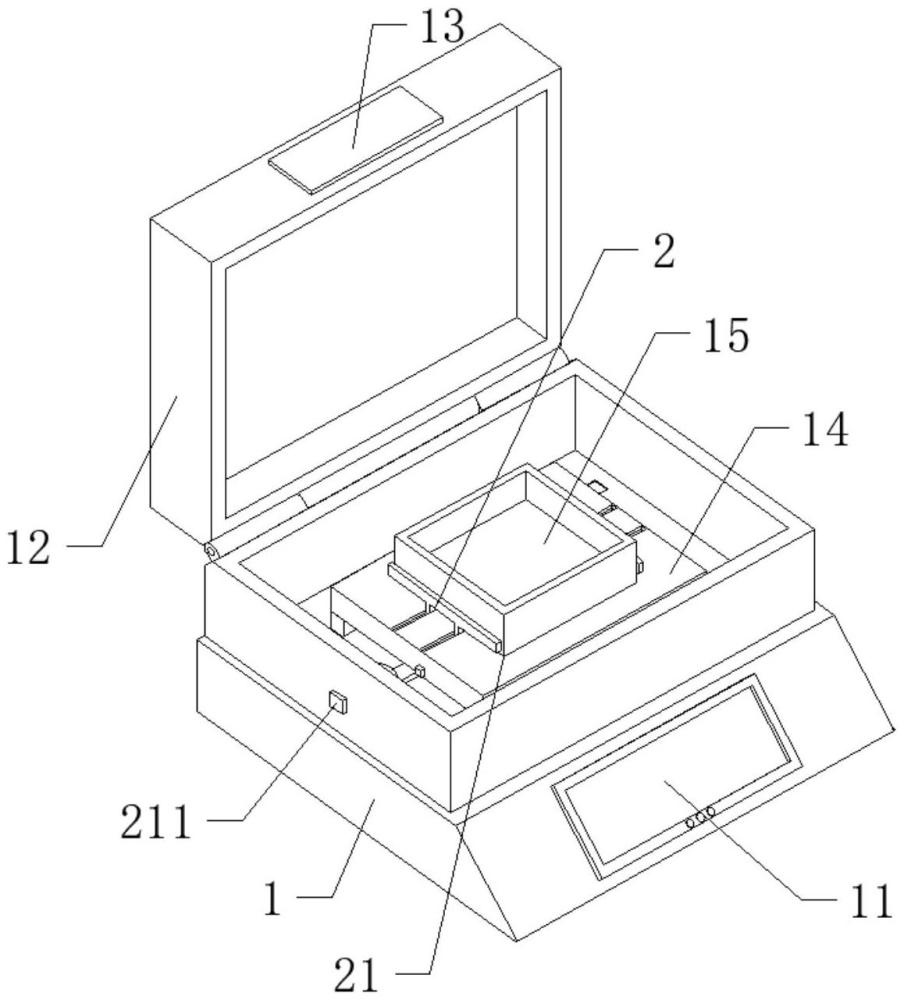

3、所述滑動組件包括齒條和夾持桿，所述裝置主體的外壁設置有操控屏，所述裝置主體的外壁旋轉連接有防護蓋，所述防護蓋的外壁設置有觀察屏，所述裝置主體的內壁滑動連接有連接盒，所述連接盒的頂部放置有盛放器皿，所述連接盒的外壁固定連接有滑動微型電機，所述滑動微型電機的輸出端固定連接有與連接盒內壁旋轉連接的螺紋桿，所述螺紋桿的外壁螺紋連接有與連接盒內壁滑動連接的齒條，所述齒條的外壁嚙合連接有與連接盒內壁旋轉連接的齒輪，所述齒條的一端固定連接有位于盛放器皿一側的夾持桿。

4、進一步的，所述裝置主體的外壁固定連接有驅動微型電機，所述裝置主體的內壁固定連接有位于連接盒一側的固定盒，所述驅動微型電機的輸出端固定連接有與固定盒內壁旋轉連接的蝸桿，所述蝸桿的外壁嚙合連接有與固定盒內壁旋轉連接的蝸輪，所述蝸輪的旋轉中心固定連接有與裝置主體內壁旋轉連接的轉盤，所述轉盤的外壁旋轉連接有與連接盒底部旋轉連接的擺動桿，所述連接盒的底部固定連接有與裝置主體內壁滑動連接的連接塊。

5、進一步的，所述連接盒的內壁與齒條的連接部位開設有滑槽，所述齒條設置有兩組，兩組所述齒條的滑動方向相反。

6、進一步的，所述連接盒的外壁與夾持桿的連接部位開設有固定槽，所述夾持桿設置有兩組，兩組所述夾持桿的位置分布關于盛放器皿的中心軸相對稱。

7、進一步的，所述轉盤的旋轉中心與蝸輪的旋轉中心之間相互重合設置。

8、進一步的，所述裝置主體的內壁與連接塊的連接部位開設有連接槽。

9、進一步的，所述連接塊設置有四組，四組所述連接塊的位置分布在連接盒的四周。

10、與現有技術相比，本實用新型的有益效果是：

11、1.本實用新型通過夾持桿的設置，當校驗裝置對藥物進行校驗時，為了提高對盛放器皿兩側限位的便捷性，和提高對不同規格器皿進行放置調節限位的便捷性，可以打開滑動微型電機通過螺紋桿的轉動，帶動齒條沿滑槽的內壁滑動，齒條沿滑槽的內壁滑動帶動齒輪轉動，并通過固定槽的連接，帶動夾持桿對盛放器皿進行夾持固定，起到對不同規格器皿調節放置的作用，實現對盛放器皿放置穩定性的控制操作；

12、2.本實用新型通過擺動桿的設置，當藥物放置到盛放器皿中時，為了提高對器皿中放置的藥物進行撫平的便捷性，提高校驗效率，可以打開驅動微型電機通過蝸桿的轉動帶動蝸輪進行轉動，蝸輪的轉動帶動轉盤轉動，從而帶動擺動桿轉動，擺動桿的運動帶動連接塊沿連接槽的內壁滑動，起到帶動連接盒沿裝置主體的內壁來回晃動，達到提高對盛放器皿中的藥物進行撫平便捷性的作用。

技術特征：

1.一種藥學藥物校驗裝置，包括裝置主體(1)和設置在裝置主體(1)內壁的固定機構(2)，其特征在于，所述固定機構(2)包括滑動組件(21)；

2.根據權利要求1所述的一種藥學藥物校驗裝置，其特征在于，所述裝置主體(1)的外壁固定連接有驅動微型電機(3)，所述裝置主體(1)的內壁固定連接有位于連接盒(14)一側的固定盒(31)，所述驅動微型電機(3)的輸出端固定連接有與固定盒(31)內壁旋轉連接的蝸桿(32)，所述蝸桿(32)的外壁嚙合連接有與固定盒(31)內壁旋轉連接的蝸輪(33)，所述蝸輪(33)的旋轉中心固定連接有與裝置主體(1)內壁旋轉連接的轉盤(34)，所述轉盤(34)的外壁旋轉連接有與連接盒(14)底部旋轉連接的擺動桿(35)，所述連接盒(14)的底部固定連接有與裝置主體(1)內壁滑動連接的連接塊(36)。

3.根據權利要求1所述的一種藥學藥物校驗裝置，其特征在于，所述連接盒(14)的內壁與齒條(213)的連接部位開設有滑槽(214)，所述齒條(213)設置有兩組，兩組所述齒條(213)的滑動方向相反。

4.根據權利要求1所述的一種藥學藥物校驗裝置，其特征在于，所述連接盒(14)的外壁與夾持桿(216)的連接部位開設有固定槽(217)，所述夾持桿(216)設置有兩組，兩組所述夾持桿(216)的位置分布關于盛放器皿(15)的中心軸相對稱。

5.根據權利要求2所述的一種藥學藥物校驗裝置，其特征在于，所述轉盤(34)的旋轉中心與蝸輪(33)的旋轉中心之間相互重合設置。

6.根據權利要求2所述的一種藥學藥物校驗裝置，其特征在于，所述裝置主體(1)的內壁與連接塊(36)的連接部位開設有連接槽(37)。

7.根據權利要求2所述的一種藥學藥物校驗裝置，其特征在于，所述連接塊(36)設置有四組，四組所述連接塊(36)的位置分布在連接盒(14)的四周。

技術總結
本技術公開了一種藥學藥物校驗裝置，涉及校驗裝置技術領域，包括裝置主體和設置在裝置主體內壁的固定機構，所述固定機構包括滑動組件；通過設置夾持桿，當校驗裝置對藥物進行校驗時，為了提高對盛放器皿兩側限位的便捷性，和提高對不同規格器皿進行放置調節限位的便捷性，可以打開滑動微型電機通過螺紋桿的轉動，帶動齒條沿滑槽的內壁滑動，齒條沿滑槽的內壁滑動帶動齒輪轉動，并通過固定槽的連接，帶動夾持桿對盛放器皿進行夾持固定，起到對不同規格器皿調節放置的作用，實現對盛放器皿放置穩定性的控制操作，該一種藥學藥物校驗裝置，與現有的校驗裝置相比，具有提高對不同規格器皿調節放置的作用。

技術研發人員：郭舒菡
受保護的技術使用者：中國藥科大學
技術研發日：20240703
技術公布日：2025/4/28
