本技術涉及水表箱，尤其涉及一種防凍水表箱的全密封結構。

背景技術：

1、水表箱是一種常用的民用基礎設備設施，廣泛應用于鄉鎮、大中小城市的民用基礎建設，它是一種安裝在戶外或室內的容器，通常由塑料或金屬制成，用于存放和保護水表。

2、現有的水表箱如何確保箱蓋與水表箱本體的緊密貼合以及提高水表箱與水管之間的密封性能一直是一個挑戰，傳統的水表箱往往缺乏有效的密封機制，導致外部因素如水、塵埃、溫度變化等容易對水表造成損壞，影響其準確性和使用壽命，此外，水管與水表之間的連接也可能因為外力拉扯而松動，導致水表無法正常工作，為此，提出一種防凍水表箱的全密封結構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種防凍水表箱的全密封結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種防凍水表箱的全密封結構，包括水表箱本體，所述水表箱本體上設有箱蓋，所述箱蓋固定連接有渦卷彈簧，所述箱蓋轉動連接有連接軸二，所述連接軸二固定連接有齒輪，所述齒輪固定連接有連接軸一，所述連接軸一固定連接有旋鈕一，所述齒輪嚙合有齒條，所述齒條固定連接有連接桿，所述水表箱本體設有限位孔，所述水表箱本體固定連接有固定塊，所述固定塊固定連接有限位桿，所述限位桿滑動連接有夾塊，所述夾塊固定連接有螺紋桿，所述螺紋桿固定連接有旋鈕二，所述螺紋桿與固定塊螺紋連接。

3、作為上述技術方案的進一步描述：

4、所述水表箱本體的內部設有保溫棉，所述水表箱本體設有進水口，所述進水口內部固定連接有密封圈二，所述水表箱本體設有出水口，所述出水口的內部設有密封圈二，所述箱蓋固定連接有密封圈一。

5、作為上述技術方案的進一步描述：

6、所述齒條共設有兩組，所述齒條設于齒輪的兩側，所述箱蓋固定連接有安裝盒，所述齒輪和齒條均設于安裝盒的內部，所述連接軸一和連接軸二均與安裝盒轉動連接，所述連接桿與安裝盒滑動連接。

7、作為上述技術方案的進一步描述：

8、所述限位孔共設有兩組，所述連接桿均與限位孔卡接。

9、作為上述技術方案的進一步描述：

10、所述固定塊共設有四組，所述固定塊呈對稱布置在水表箱本體的兩側，所述夾塊共設有四組，所述限位桿共設有四組。

11、作為上述技術方案的進一步描述：

12、所述箱蓋固定連接有把手，所述把手設于箱蓋的上端。

13、作為上述技術方案的進一步描述：

14、所述安裝盒設于箱蓋的上端。

15、本實用新型具有如下有益效果：

16、1、本實用新型中，旋轉旋鈕一帶動連接軸一轉動，連接軸一通過齒輪帶動齒條滑動，齒條帶動連接桿收縮，直到箱蓋與水表箱本體完全貼合，在渦卷彈簧的作用力下，連接桿復位卡入限位孔的內部，保證了箱蓋與水表箱本體的緊密貼合，并且箱蓋的下端設有密封圈一，提高了水表箱本體與箱蓋的密封性能，防止外部因對水表造成損壞，從而延長水表的使用壽命，并且水表箱本體的內部設有保溫棉，保護水表能在寒冷的環境中被會被凍壞。

17、2、本實用新型中，通過旋轉旋鈕二帶動螺紋桿旋轉，螺紋桿推動夾塊向水管夾緊固定，并且進水口和出水口內部均設有密封圈二，既實現了對水管的夾緊固定，防止因外力拉扯導致水管與水表脫離，影響水表的正常使用，又進一步提高水表箱與水管之間的密封性能。

技術特征：

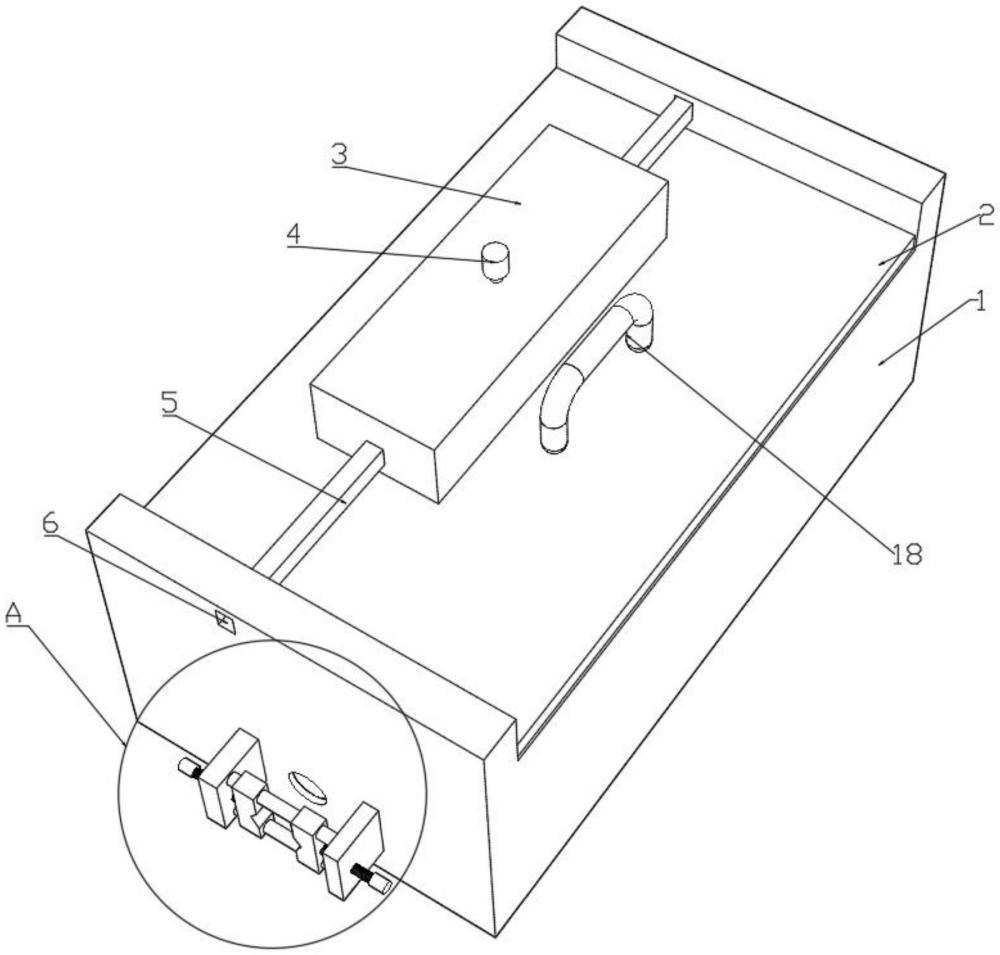

1.一種防凍水表箱的全密封結構，包括水表箱本體(1)，其特征在于：所述水表箱本體(1)上設有箱蓋(2)，所述箱蓋(2)固定連接有渦卷彈簧(19)，所述箱蓋(2)轉動連接有連接軸二(23)，所述連接軸二(23)固定連接有齒輪(17)，所述齒輪(17)固定連接有連接軸一(7)，所述連接軸一(7)固定連接有旋鈕一(4)，所述齒輪(17)嚙合有齒條(8)，所述齒條(8)固定連接有連接桿(5)，所述水表箱本體(1)設有限位孔(6)，所述水表箱本體(1)固定連接有固定塊(12)，所述固定塊(12)固定連接有限位桿(22)，所述限位桿(22)滑動連接有夾塊(13)，所述夾塊(13)固定連接有螺紋桿(15)，所述螺紋桿(15)固定連接有旋鈕二(14)，所述螺紋桿(15)與固定塊(12)螺紋連接。

2.根據權利要求1所述的一種防凍水表箱的全密封結構，其特征在于：所述水表箱本體(1)的內部設有保溫棉(10)，所述水表箱本體(1)設有進水口(20)，所述進水口(20)內部固定連接有密封圈二(16)，所述水表箱本體(1)設有出水口(21)，所述出水口(21)的內部設有密封圈二(16)，所述箱蓋(2)固定連接有密封圈一(9)。

3.根據權利要求1所述的一種防凍水表箱的全密封結構，其特征在于：所述齒條(8)共設有兩組，所述齒條(8)設于齒輪(17)的兩側，所述箱蓋(2)固定連接有安裝盒(3)，所述齒輪(17)和齒條(8)均設于安裝盒(3)的內部，所述連接軸一(7)和連接軸二(23)均與安裝盒(3)轉動連接，所述連接桿(5)與安裝盒(3)滑動連接。

4.根據權利要求1所述的一種防凍水表箱的全密封結構，其特征在于：所述限位孔(6)共設有兩組，所述連接桿(5)均與限位孔(6)卡接。

5.根據權利要求1所述的一種防凍水表箱的全密封結構，其特征在于：所述固定塊(12)共設有四組，所述固定塊(12)呈對稱布置在水表箱本體(1)的兩側，所述夾塊(13)共設有四組，所述限位桿(22)共設有四組。

6.根據權利要求1所述的一種防凍水表箱的全密封結構，其特征在于：所述箱蓋(2)固定連接有把手(18)，所述把手(18)設于箱蓋(2)的上端。

7.根據權利要求3所述的一種防凍水表箱的全密封結構，其特征在于：所述安裝盒(3)設于箱蓋(2)的上端。

技術總結
本技術涉及水表箱技術領域，公開了一種防凍水表箱的全密封結構，包括水表箱本體，所述水表箱本體上設有箱蓋，所述箱蓋固定連接有渦卷彈簧，所述箱蓋轉動連接有連接軸二，所述連接軸二固定連接有齒輪，所述齒輪固定連接有連接軸一，所述連接軸一固定連接有旋鈕一，所述齒輪嚙合有齒條，所述齒條固定連接有連接桿，所述水表箱本體設有限位孔，所述水表箱本體固定連接有固定塊，所述固定塊固定連接有限位桿，所述限位桿滑動連接有夾塊。本技術中，提高了水表箱本體與箱蓋的密封性能，防止外部因對水表造成損壞，從而延長水表的使用壽命，并且水表箱本體的內部設有保溫棉，保護水表能在寒冷的環境中被會被凍壞。

技術研發人員：王軍偉
受保護的技術使用者：浙江偉強新材料科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
