本技術涉及檢測設備，具體為一種作物葉部狀態檢測設備。

背景技術：

1、作物葉部狀態檢測設備是現代農業領域中用于監測作物葉片生長狀態的重要工具。這種設備通常集成了多種傳感器和測量技術，以實現對作物葉片的精確、實時監測。

2、現有作物葉部狀態檢測設備多是將葉片放置在檢測臺上，進行檢測，但是一是只能檢測葉片正面，如需對葉片背面進行檢測就要人工翻轉，使用不方便，其次傳感器位置相對固定，只能調節高度，只能進行整體的檢測，不能夠做到對葉片局部聚焦精準檢測，導致檢測精確度不足。

3、因此亟需一種作物葉部狀態檢測設備來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型擬解決的技術問題是，提供一種作物葉部狀態檢測設備，以解決上述背景技術中提出的使用不便捷的問題。

2、本實用新型解決所述技術問題的技術方案是，提供一種作物葉部狀態檢測設備，包括u形支架、固定在u形支架底部的底座和傳感器組件，所述u形支架通過升降機構連接有金屬塊，且金屬塊通過轉動機構連接有安裝框,所述安裝框設有夾持機構，所述u形支架一側頂部外壁固定有固定框，且固定框通過第一調節機構連接有滑動框，所述滑動框通過第二調節機構連接有滑塊，且傳感器組件固定在滑塊的底部。

3、所述轉動機構包括固定在金屬塊一側外壁的第一伺服電機，且第一伺服電機轉軸一端固定有傳動桿，所述金屬塊開有安裝孔，且傳動桿穿插在安裝孔內，所述傳動桿一端固定在安裝框一側外壁。

4、所述夾持機構包括兩端轉動連接在安裝框頂部和底部內壁的雙向螺桿，且雙向螺桿螺接有兩塊對稱分布的滑動板，兩塊所述滑動板一側均固定有玻璃板，且兩塊滑動板與安裝框內壁形成滑動配合。

5、所述第一調節機構包括兩端均轉動連接在固定框一側兩邊內壁的螺紋桿，且螺紋桿與滑動框螺接設置，所述滑動框兩邊均與固定框兩側內壁形成滑動配合。

6、所述第二調節機構包括固定在滑動框兩邊內壁的導向桿，且滑塊與滑動框形成滑動配合，所述滑塊開有固定孔，且導向桿穿插在固定孔內。

7、所述升降機構包括固定在u形支架頂部的第二伺服電機，且第二伺服電機轉軸一端固定有螺桿，所述螺桿與金屬塊螺接設置，且螺桿底端轉動連接在底座頂部。

8、與現有技術相比，本實用新型的有益效果在于：

9、1、本實用新型的一種作物葉部狀態檢測設備，使用時，將作物葉片放置在玻璃片上，通過旋轉雙向螺桿帶動滑動板和玻璃板移動，可快速將作物葉片夾持住，避免在檢測時移動，需要查看作物葉片背面時，通過第一伺服電機驅動傳動桿轉動，帶動安裝框旋轉，方便轉動查看作物葉片正面和背面，使得裝置更加方便使用。

10、2、本實用新型的一種作物葉部狀態檢測設備，同時通過旋轉螺紋桿帶動滑動框移動，可調節滑塊和傳感器組件的橫向位置，通過在導向桿上滑動滑塊，可調節傳感器組件的縱向位置，使得能夠?qū)θ~片局部聚焦精準檢測，提高檢測精確度，提高裝置的實用性。

技術特征：

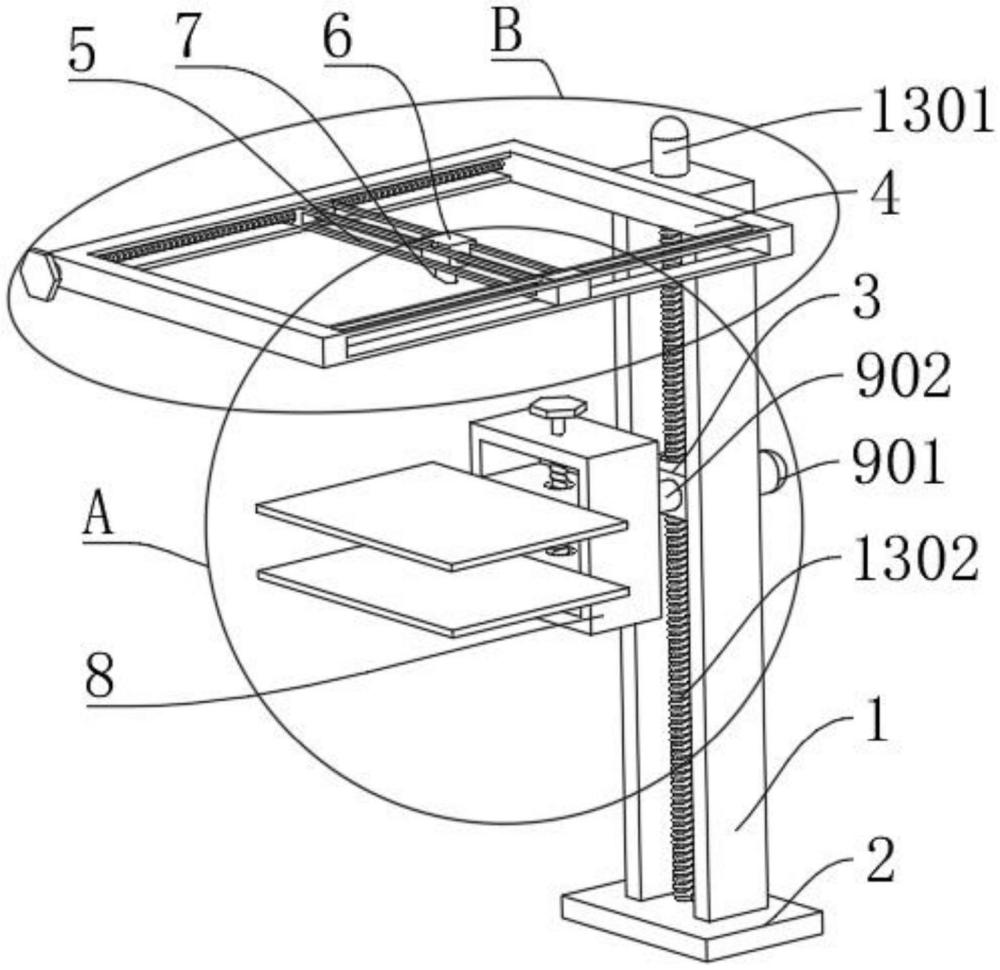

1.一種作物葉部狀態檢測設備，包括u形支架(1)、固定在u形支架(1)底部的底座(2)和傳感器組件(7)，其特征在于：所述u形支架(1)通過升降機構連接有金屬塊(3)，且金屬塊(3)通過轉動機構連接有安裝框(8),所述安裝框(8)設有夾持機構，所述u形支架(1)一側頂部外壁固定有固定框(4)，且固定框(4)通過第一調節機構連接有滑動框(5)，所述滑動框(5)通過第二調節機構連接有滑塊(6)，且傳感器組件(7)固定在滑塊(6)的底部。

2.根據權利要求1所述的一種作物葉部狀態檢測設備，其特征在于：所述轉動機構包括固定在金屬塊(3)一側外壁的第一伺服電機(901)，且第一伺服電機(901)轉軸一端固定有傳動桿(902)，所述金屬塊(3)開有安裝孔，且傳動桿(902)穿插在安裝孔內，所述傳動桿(902)一端固定在安裝框(8)一側外壁。

3.根據權利要求1所述的一種作物葉部狀態檢測設備，其特征在于：所述夾持機構包括兩端轉動連接在安裝框(8)頂部和底部內壁的雙向螺桿(1001)，且雙向螺桿(1001)螺接有兩塊對稱分布的滑動板(1002)，兩塊所述滑動板(1002)一側均固定有玻璃板(1003)，且兩塊滑動板(1002)與安裝框(8)內壁形成滑動配合。

4.根據權利要求1所述的一種作物葉部狀態檢測設備，其特征在于：所述第一調節機構包括兩端均轉動連接在固定框(4)一側兩邊內壁的螺紋桿(11)，且螺紋桿(11)與滑動框(5)螺接設置，所述滑動框(5)兩邊均與固定框(4)兩側內壁形成滑動配合。

5.根據權利要求1所述的一種作物葉部狀態檢測設備，其特征在于：所述第二調節機構包括固定在滑動框(5)兩邊內壁的導向桿(12)，且滑塊(6)與滑動框(5)形成滑動配合，所述滑塊(6)開有固定孔，且導向桿(12)穿插在固定孔內。

6.根據權利要求1所述的一種作物葉部狀態檢測設備，其特征在于：所述升降機構包括固定在u形支架(1)頂部的第二伺服電機(1301)，且第二伺服電機(1301)轉軸一端固定有螺桿(1302)，所述螺桿(1302)與金屬塊(3)螺接設置，且螺桿(1302)底端轉動連接在底座(2)頂部。

技術總結
本技術公開了一種作物葉部狀態檢測設備，包括U形支架、固定在U形支架底部的底座和傳感器組件，所述U形支架通過升降機構連接有金屬塊，且金屬塊通過轉動機構連接有安裝框,所述安裝框設有夾持機構，所述U形支架一側頂部外壁固定有固定框，且固定框通過第一調節機構連接有滑動框，所述滑動框通過第二調節機構連接有滑塊，且傳感器組件固定在滑塊的底部。本技術在使用時，將作物葉片放置在玻璃片上，通過旋轉雙向螺桿帶動滑動板和玻璃板移動，可快速將作物葉片夾持住，避免在檢測時移動，需要查看作物葉片背面時，通過第一伺服電機驅動傳動桿轉動，帶動安裝框旋轉，方便轉動查看作物葉片正面和背面，使得裝置更加方便使用。

技術研發人員：王如,張新杰,劉鋮,武家熠,姚若欣,韓政威
受保護的技術使用者：河北工業大學
技術研發日：20240704
技術公布日：2025/4/28
