本技術涉及線墜，具體為一種建筑施工用線墜。

背景技術：

1、線墜又稱鉛錘，是指一種由金屬（鐵、鋼、銅等）鑄成的圓錐形的物體，多見于建筑工程。主要用于物體的垂直度測量。

2、現有的線墜在使用過程中，為了方便線墜的收放，會安裝搖把，在對線墜放線時，人員為了省時省事，通常會利用鉛錘自身的重力放線，但是在鉛錘重力作用下，線墜的放線速度過快，不僅使得人員難以及時控制線墜放線的長度，還易導致鉛錘跌落地面受損，使用存在缺陷。

技術實現思路

1、本實用新型的目的在于提供一種能夠減慢鉛錘放線速度的建筑施工用線墜，可以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑施工用線墜，包括線盒，所述線盒的內部轉動安裝有轉軸，所述轉軸的外側位于所述線盒的內部固定套接有線輥，所述轉軸位于所述線盒外側一端固定連接有搖把，所述線盒的下側安裝有鉛錘，還包括固定套接于所述轉軸位于所述線盒內部一端的摩擦盤，所述摩擦盤遠離所述轉軸的一側固定設置有多個呈圓周等距分布的三角凸齒；減速結構，同于對所述線輥放線減速，所述減速結構安裝于所述摩擦盤遠離所述轉軸的一側；調節組件，用于移動所述減速結構，所述調節組件安裝于所述減速結構的外側。

3、優選的，所述減速結構包括安裝于所述線盒內部的安裝盤，所述安裝盤靠近所述摩擦盤的一側安裝有多個呈圓周等距分布的凸輪，安裝盤與摩擦盤之間預留有間距。

4、優選的，所述凸輪的外側固定套接有硅膠套，且所述硅膠套與所述三角凸齒之間的連接方式為活動抵接，三角凸齒能夠增大硅膠套與摩擦盤之間的摩擦力。

5、優選的，所述安裝盤上對應安裝所述凸輪處開設有限位轉槽，所述凸輪的內部固定嵌設有定位軸，定位軸能夠避免凸輪脫離安裝盤。

6、優選的，所述凸輪通過所述限位轉槽和所述定位軸與所述安裝盤轉動連接，所述定位軸的外側固定套接有兩個呈對稱分布的卷簧，卷簧能夠驅動凸輪旋轉。

7、優選的，所述卷簧的外側端與所述安裝盤固定連接，所述安裝盤的外側固定設置有多個呈圓周等距分布的限位條。

8、優選的，所述調節組件包括安裝于所述安裝盤遠離所述摩擦盤一側的調節螺栓，所述調節螺栓靠近所述安裝盤的一端固定連接有旋轉銷，調節螺栓通過旋轉銷與安裝盤轉動連接。

9、優選的，且所述旋轉銷活動嵌于所述安裝盤的內部，所述安裝盤的外側活動套接有定位套，且所述定位套與所述線盒之間的連接方式為固定連接，定位套通過限位條能夠限制安裝盤旋轉。

10、優選的，所述線盒的上端活動貼合有定位板，所述線盒的上端固定嵌設有兩個呈對稱分布的連接銷，連接銷能夠避免定位板脫離線盒。

11、優選的，所述定位板上開設有兩個呈對稱分布的限位直槽，且所述連接銷通過限位直槽與所述定位板活動接觸。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本實用新型通過安裝減速結構和摩擦盤，減速結構中的凸輪在限位轉槽的作用下，能夠限制凸輪的旋轉角度，有利于減速結構在線輥放線時對線輥進行減速，而在線輥收線時不對線輥的轉動產生影響，從而便于人員控制鉛錘放線長度，避免鉛錘由于放線速度過快而跌落地面受損。

14、2、本實用新型通過安裝調節組件和三角凸齒，通過旋轉調節組件中的調節螺栓，使多個凸輪的硅膠套抵住摩擦盤的三角凸齒，能夠防止線輥轉動，從而便于對鉛錘進行定位。

技術特征：

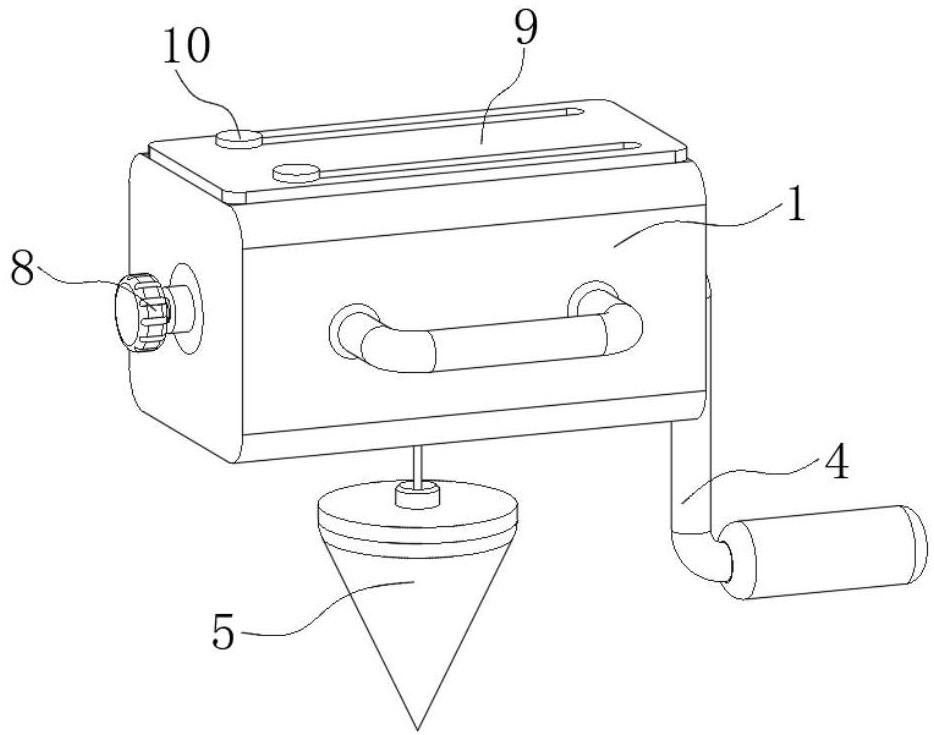

1.一種建筑施工用線墜，包括線盒（1），所述線盒（1）的內部轉動安裝有轉軸（2），所述轉軸（2）的外側位于所述線盒（1）的內部固定套接有線輥（3），所述轉軸（2）位于所述線盒（1）外側一端固定連接有搖把（4），所述線盒（1）的下側安裝有鉛錘（5），其特征在于，還包括：

2.根據權利要求1所述的一種建筑施工用線墜，其特征在于：所述減速結構（7）包括安裝于所述線盒（1）內部的安裝盤（701），所述安裝盤（701）靠近所述摩擦盤（6）的一側安裝有多個呈圓周等距分布的凸輪（702）。

3.根據權利要求2所述的一種建筑施工用線墜，其特征在于：所述凸輪（702）的外側固定套接有硅膠套（703），且所述硅膠套（703）與所述三角凸齒（11）之間的連接方式為活動抵接。

4.根據權利要求3所述的一種建筑施工用線墜，其特征在于：所述安裝盤（701）上對應安裝所述凸輪（702）處開設有限位轉槽（704），所述凸輪（702）的內部固定嵌設有定位軸（705）。

5.根據權利要求4所述的一種建筑施工用線墜，其特征在于：所述凸輪（702）通過所述限位轉槽（704）和所述定位軸（705）與所述安裝盤（701）轉動連接，所述定位軸（705）的外側固定套接有兩個呈對稱分布的卷簧（706）。

6.根據權利要求5所述的一種建筑施工用線墜，其特征在于：所述卷簧（706）的外側端與所述安裝盤（701）固定連接，所述安裝盤（701）的外側固定設置有多個呈圓周等距分布的限位條（707）。

7.根據權利要求2所述的一種建筑施工用線墜，其特征在于：所述調節組件（8）包括安裝于所述安裝盤（701）遠離所述摩擦盤（6）一側的調節螺栓（801），所述調節螺栓（801）靠近所述安裝盤（701）的一端固定連接有旋轉銷（802）。

8.根據權利要求7所述的一種建筑施工用線墜，其特征在于：且所述旋轉銷（802）活動嵌于所述安裝盤（701）的內部，所述安裝盤（701）的外側活動套接有定位套（803），且所述定位套（803）與所述線盒（1）之間的連接方式為固定連接。

9.根據權利要求1所述的一種建筑施工用線墜，其特征在于：所述線盒（1）的上端活動貼合有定位板（9），所述線盒（1）的上端固定嵌設有兩個呈對稱分布的連接銷（10）。

10.根據權利要求9所述的一種建筑施工用線墜，其特征在于：所述定位板（9）上開設有兩個呈對稱分布的限位直槽，且所述連接銷（10）通過限位直槽與所述定位板（9）活動接觸。

技術總結
本技術公開了一種建筑施工用線墜，涉及線墜技術領域，解決了在鉛錘重力作用下，線墜的放線速度過快，不僅使得人員難以及時控制線墜放線的長度，還易導致鉛錘跌落地面受損，使用存在缺陷的問題，包括線盒，線盒的內部轉動安裝有轉軸，轉軸的外側位于線盒的內部固定套接有線輥，轉軸位于線盒外側一端固定連接有搖把，線盒的下側安裝有鉛錘；本技術通過安裝減速結構和摩擦盤，便于人員控制鉛錘放線長度，避免鉛錘由于放線速度過快而跌落地面受損，通過安裝調節組件和三角凸齒，能夠防止線輥轉動，從而便于對鉛錘進行定位。

技術研發人員：龔維恩
受保護的技術使用者：寧波維恩網絡科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
