本發明涉及清潔，尤其涉及一種煤氣管道排水管內部清洗裝置。

背景技術：

1、焦爐煤氣在輸送時，為了排出冷凝水，會在煤氣管道的底部連通排水管，排水管底部則連通排水器，但是由于焦爐煤氣中含有的渣滓較多，因此需要定期的對排水管內部進行清洗，避免渣滓堆積在排水管內。

2、現有技術一般采用若干噴頭對著排水管內部沖洗，將渣滓沖刷到下方的排水器內，再從排水器的排污口排出。

3、但是采用上述方式，僅用噴頭沖洗的形式，無法將排水管內部的一些黏附較為頑固的渣滓清洗出來，清洗得不夠干凈。

技術實現思路

1、本發明的目的在于提供一種煤氣管道排水管內部清洗裝置，可以將排水管內部黏附較為頑固的渣滓清洗干凈。

2、為實現上述目的，本發明提供了一種煤氣管道排水管內部清洗裝置，用于清洗煤氣管道底部的排水管；

3、包括清洗組件；

4、所述清洗組件包括連接筒、兩個導桿、安裝板、絲桿、電機、滑塊、兩個連桿、安裝座、轉軸和清理刷；

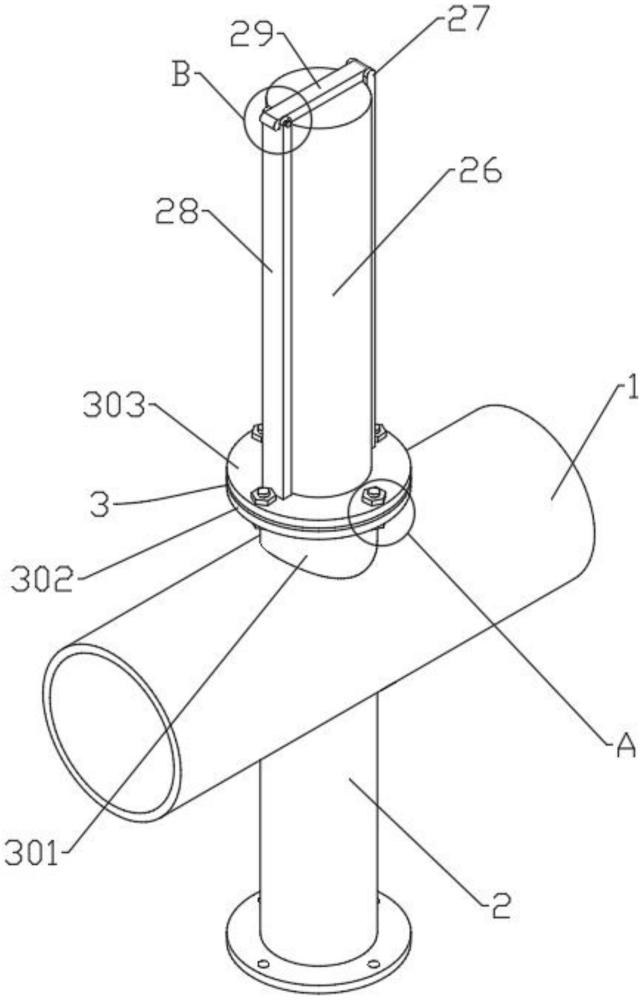

5、所述連接筒連通設置在所述煤氣管道頂部；兩個所述導桿分別固定設置在所述連接筒底部；所述安裝板固定設置在兩個所述導桿頂部；所述絲桿與所述連接筒轉動連接，并與所述安裝板轉動連接，且位于所述連接筒與所述安裝板之間；所述電機固定設置在所述安裝板頂部，所述電機的輸出端與所述絲桿固定連接；所述滑塊分別與兩個所述導桿滑動連接，并與所述絲桿螺紋連接，且被兩個所述導桿和所述絲桿貫穿；兩個所述連桿分別與所述滑塊固定連接，并分別與所述連接筒滑動連接，且分別穿過所述連接筒；所述安裝座固定設置在兩個所述連桿底部；所述轉軸轉動設置在所述安裝座上，并穿過所述安裝座；所述清理刷固定設置在所述轉軸底部。

6、其中，所述清洗組件還包括供水管和供水閥；

7、所述供水管連通設置在所述排水管一側；所述供水閥設置在所述供水管上。

8、其中，所述連接筒包括連接管、法蘭盤、連接盤、多個螺栓和多個螺母；

9、所述連接管連通設置在所述煤氣管道頂部；所述法蘭盤固定設置在所述連接管頂部；所述連接盤位于所述法蘭盤上方；多個所述螺栓分別穿過所述法蘭盤和所述連接盤；多個所述螺母分別螺紋設置在多個所述螺栓上。

10、其中，所述連接筒還包括第一密封圈；

11、所述第一密封圈固定設置在所述法蘭盤頂部，并位于所述法蘭盤與所述連接盤之間。

12、其中，所述清洗組件還包括齒條、第一支架、第一安裝軸、直齒輪、第二支架、第二安裝軸、主動帶輪、從動帶輪、傳動帶、主動錐齒輪和從動錐齒輪；

13、所述齒條與所述安裝板固定連接，并與所述連接盤固定連接，且位于所述安裝板與所述連接盤之間；所述第一支架固定設置在所述滑塊一側；所述第一安裝軸轉動設置在所述第一支架上；所述直齒輪固定設置在所述第一安裝軸上，并與所述齒條嚙合；所述第二支架固定設置在所述安裝座頂部；所述第二安裝軸轉動設置在所述第二支架上；所述主動帶輪固定設置在所述第一安裝軸上；所述從動帶輪固定設置在所述第二安裝軸上；所述傳動帶套設在所述主動帶輪和所述從動帶輪上；所述主動錐齒輪固定設置在所述第二安裝軸上；所述從動錐齒輪固定設置在所述轉軸上，并與所述主動錐齒輪嚙合。

14、其中，所述連接盤頂部設置有環形槽；所述清洗組件還包括密封筒、右立柱、左立柱、擋塊和鎖緊螺絲；

15、所述密封筒位于所述連接盤頂部，所述密封筒的底端位于所述環形槽內；所述右立柱固定設置在所述連接盤頂部；所述左立柱固定設置在所述連接盤頂部；所述擋塊的一端與所述右立柱轉動連接，所述擋塊的另一端位于所述左立柱頂部；所述鎖緊螺絲與所述擋塊螺紋連接，并穿過所述左立柱。

16、其中，所述清洗組件還包括第二密封圈；

17、所述第二密封圈位于所述環形槽內。

18、其中，所述清理刷包括安裝塊、多個刮刀和環形刷；

19、所述安裝塊固定設置在所述轉軸底部；多個所述刮刀分別固定設置在所述安裝塊側邊；所述環形刷固定設置在所述安裝塊上。

20、本發明的一種煤氣管道排水管內部清洗裝置，所述連接筒連通設置在所述煤氣管道頂部，正對下方的所述排水管，兩個所述導桿頂部安裝所述安裝板，用于安裝所述電機，兩個所述導桿還給所述滑塊導向，所述電機驅動所述絲桿轉動，則可以驅動所述滑塊沿著兩個所述導桿滑動升降，在所述連接筒的頂部有兩個安裝孔，用于滑動安裝兩個所述連桿，兩個所述連桿的底端位于所述連接筒內，安裝有所述安裝座，所述安裝座上通過所述轉軸安裝有所述清理刷，因此在使用時，所述電機驅動所述絲桿轉動，驅動所述滑塊下滑，所述滑塊帶動最底端的所述清理刷下移到所述排水管內，然后持續下移，所述清理刷將所述排水管內壁上黏附的較為頑固的渣滓刷下去，所述電機驅動所述絲桿反向轉動，則帶動所述清理刷上移，因此所述清理刷可以在所述排水管內往復升降幾次，對所述排水管內壁往復多刷洗幾次，刷洗完成后，所述清理刷上移收納到所述連接筒內；從而可以將所述排水管內部黏附較為頑固的渣滓清洗干凈。

技術特征：

1.一種煤氣管道排水管內部清洗裝置，用于清洗煤氣管道底部的排水管；其特征在于，

2.如權利要求1所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

3.如權利要求2所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

4.如權利要求3所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

5.如權利要求4所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

6.如權利要求5所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

7.如權利要求6所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

8.如權利要求所述的一種煤氣管道排水管內部清洗裝置，其特征在于，

技術總結
本發明涉及清潔技術領域，具體涉及一種煤氣管道排水管內部清洗裝置，包括清洗組件；清洗組件包括連接筒、兩個導桿、安裝板、絲桿、電機、滑塊、兩個連桿、安裝座、轉軸和清理刷；在使用時，電機驅動絲桿轉動，驅動滑塊下滑，滑塊帶動最底端的清理刷下移到排水管內，然后持續下移，清理刷將排水管內壁上黏附的較為頑固的渣滓刷下去，電機驅動絲桿反向轉動，則帶動清理刷上移，因此清理刷可以在排水管內往復升降幾次，對排水管內壁往復多刷洗幾次，刷洗完成后，清理刷上移收納到連接筒內；從而可以將排水管內部黏附較為頑固的渣滓清洗干凈。

技術研發人員：胡延朋,宋成芳,張濤,胡延強
受保護的技術使用者：山東福佑德環保工程有限公司
技術研發日：
技術公布日：2025/4/28
