本技術涉及超聲波無損檢測，具體為一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭。

背景技術：

1、水輪發電機組結構中，大軸各處聯軸螺栓起著連接法蘭、穩定軸心線的重要作用。實現大型聯軸螺栓的緊固與拆卸需配合專用拉伸器，依靠實時監測拉伸過程中，聯軸螺栓伸長量的變化來確定是否緊固到位。現有測量螺栓拉伸值的方法普遍為百分表測量法，該方法通過架設百分表的方式，記錄指針偏轉數值從而得到拉伸值的大小，但拉伸過程中由于不可避免的機械振動與抖動，給測量結果引入了系統誤差。超聲波測量系統具有結構簡單，測量過程快速、方便，精度高等特點，在大型螺栓的伸長量測量方面具有良好的工程應用前景，為貼合水輪發電機組現場特定聯軸螺栓伸長量測量的實際應用場景，需要設計一種能夠更好應用于生產現場的檢測探頭。

2、因此，現亟需一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭以解決上述問題。

技術實現思路

1、本實用新型的目的在于克服上述不足，提供一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，以解決背景技術中提出的問題。

2、本實用新型為解決上述技術問題，所采用的技術方案是：一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，包括超聲線纜接頭，所述超聲線纜接頭設有中間探針一端固定在超聲探頭外殼的安裝孔中，所述中間探針通過導線與壓電晶片正面連接，所述壓電晶片反面與金屬保護膜粘貼，所述壓電晶片外側設有環形磁鐵，所述超聲探頭外殼內部使用絕緣背襯材料進行填充，所述環形磁鐵底端粘貼在金屬保護膜上，所述金屬保護膜中心設置固定桿。

3、優選地，所述超聲探頭外殼直徑不小于待測螺栓公稱直徑的1/3，不大于待測螺栓公稱直徑的2/3，所述超聲探頭外殼為硬質導電材料制成。

4、優選地，所述超聲探頭外殼與超聲線纜接頭連接處使用導電膠進行粘接。

5、優選地，所述壓電晶片與金屬保護膜之間使用導電膠進行粘接，所述壓電晶片中心開設有供固定桿通過的孔。

6、優選地，所述金屬保護膜中心開設有供固定桿通過的孔，所述金屬保護膜為硬質導電材料制成。

7、優選地，所述超聲線纜接頭可選用q9接口。

8、優選地，所述絕緣背襯材料可選用環氧樹脂材料。

9、優選地，所述固定桿直徑為11mm，長100mm。

10、本實用新型有如下有益效果：

11、1.本實用新型貼合水輪發電機組現場特定聯軸螺栓伸長量測量的實際應用場景，具有結構簡單，測量過程快速、方便，精度高等特點，在大型螺栓的伸長量測量方面具有良好的工程應用前景。

技術特征：

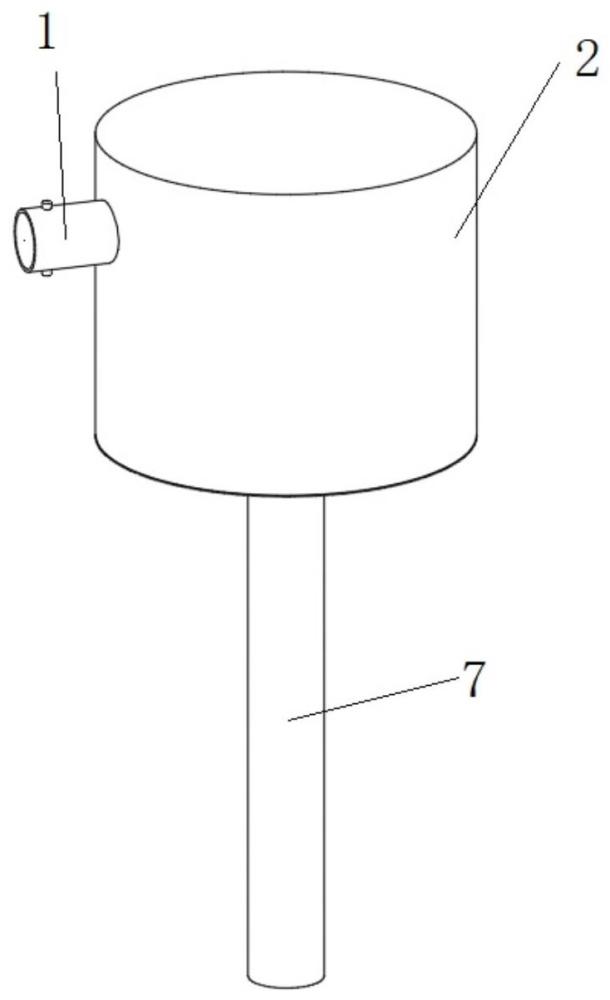

1.一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，包括超聲線纜接頭（1），其特征在于，所述超聲線纜接頭（1）設有中間探針（1.1）一端固定在超聲探頭外殼（2）的安裝孔（2.1）中，所述中間探針（1.1）通過導線與壓電晶片（3）正面連接，所述壓電晶片（3）反面與金屬保護膜（4）粘貼，所述壓電晶片（3）外側設有環形磁鐵（5），所述超聲探頭外殼（2）內部使用絕緣背襯材料（6）進行填充，所述環形磁鐵（5）底端粘貼在金屬保護膜（4）上，所述金屬保護膜（4）中心設置固定桿（7）。

2.根據權利要求1所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述超聲探頭外殼（2）直徑不小于待測螺栓公稱直徑的1/3，不大于待測螺栓公稱直徑的2/3，所述超聲探頭外殼（2）為硬質導電材料制成。

3.根據權利要求2所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述超聲探頭外殼（2）與超聲線纜接頭（1）連接處使用導電膠進行粘接。

4.根據權利要求1所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述壓電晶片（3）與金屬保護膜（4）之間使用導電膠進行粘接，所述壓電晶片（3）中心開設有供固定桿（7）通過的第一通孔（3.1）。

5.根據權利要求1所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述金屬保護膜（4）中心開設有供固定桿（7）通過的第二通孔（4.1），所述金屬保護膜（4）為硬質導電材料制成。

6.根據權利要求1所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述超聲線纜接頭（1）可選用q9接口。

7.根據權利要求1所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述絕緣背襯材料（6）可選用環氧樹脂材料。

8.根據權利要求1所述的一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，其特征在于，所述固定桿（7）直徑為11mm，長100mm。

技術總結
本技術提供一種用于測量聯軸螺栓伸長量的磁吸式超聲探頭，包括超聲線纜接頭，所述超聲線纜接頭設有中間探針一端固定在超聲探頭外殼的安裝孔中，所述中間探針通過導線與壓電晶片正面連接，所述壓電晶片反面與金屬保護膜粘貼，所述壓電晶片外側設有環形磁鐵，所述超聲探頭外殼內部使用絕緣背襯材料進行填充，所述環形磁鐵底端粘貼在金屬保護膜上，所述金屬保護膜中心設置固定桿。本技術解決了聯軸螺栓伸長量測量繁瑣的技術問題。

技術研發人員：胡彧孜,梁前,高齊瑞,李涂亞,詹海晨,孫剛,原明澤
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240716
技術公布日：2025/4/28
