本發明涉及汽車線束，具體地說，涉及一種使用毫歐表判斷線束打鐵位置的方法。

背景技術：

1、據統計，車輛發生電氣問題的概率在15%左右，在汽車中各類線束問題導致的電氣故障占到所有電氣故障的70%，而壓線導致的故障占到線束問題的9.3%，且壓線嚴重時容易讓線束形成斷點，斷點大多會與車身連通造成短路。

2、使用萬用表可以查找出發生壓線的線束，但是要查找出具體的壓線位置十分繁瑣費時。發生壓線故障后，一般采用截?cái)喾ㄕ页鰤壕€位置，具體步驟如下：

3、步驟1、將問題線束從中間剪段，使用萬用表通斷檔測量出哪一段壓線；

4、步驟2、再將有問題的一段線束從中間剪斷，使用萬用表通斷檔測量出哪一段壓線；

5、步驟3、重復步驟2，直到找出壓線位置。

6、采用截?cái)喾ㄕ页鰤壕€位置時，為了方便剪斷線束，需要拆卸線束和周圍零部件的范圍大，每次返修至少需要30分鐘，耗費工時長。

技術實現思路

1、為了解決上述技術問題的至少一個，本發明提供了一種使用毫歐表判斷線束打鐵位置的方法，使用毫歐表測量故障線束的電阻，再通過與同線徑已知長度標準導線的電阻相比較，可以確定線束打鐵點的準確位置。

2、本發明解決技術問題采用如下技術方案：

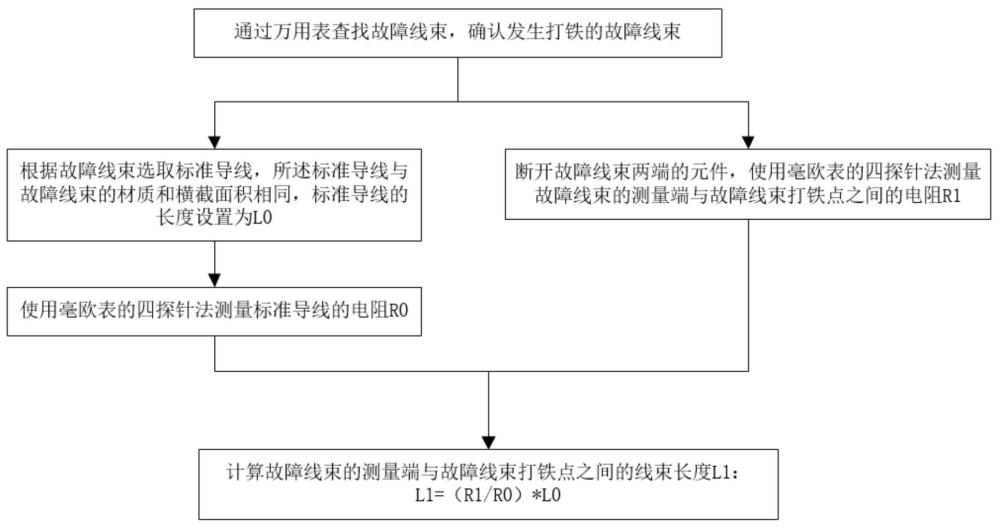

3、一種使用毫歐表判斷線束打鐵位置的方法，包括以下步驟：

4、步驟1、確認發生打鐵的故障線束；

5、步驟2、根據故障線束選取標準導線，所述標準導線與故障線束的材質和橫截面積相同，標準導線的長度設置為l0；

6、步驟3、使用毫歐表的四探針?lè)y(cè)量標準導線的電阻r0；

7、步驟4、斷開故障線束兩端的元件，使用毫歐表的四探針?lè)y(cè)量故障線束的測量端與故障線束打鐵點之間的電阻r1；

8、步驟5、根據式（1）計算故障線束的測量端與故障線束打鐵點之間的線束長度l1：

9、l1=（r1/r0）*l0，式（1）。

10、進一步地，所述方法包括通過萬用表查找故障線束，查找簡單，操作方便。

11、進一步地，所述標準導線的長度l0設置為50-100cm，方便操作，同時提高測量的準確性。

12、進一步地，所述方法還包括使用毫歐表的四探針?lè)y(cè)量標準導線的電阻r0和故障線束的測量端與故障線束打鐵點之間的電阻r1時，進行多次測量，并計算相應的平均值和，提高測量的準確性。

13、進一步地，所述方法還包括通過平均值和計算故障線束的測量端與故障線束打鐵點之間的線束長度l1，。

14、進一步地，所述方法還包括：當開爾文夾不能直接插入故障線束測量端端子的容納空間夾持測量端端子的插針時，在測量端端子連接相適配的過渡端子，使用開爾文夾夾持過渡端子的插針，操作靈活便捷。

15、進一步地，所述方法還包括：拆除沿故障線束的延伸方向與故障線束測量端的距離為l1的車輛零部件，使與故障線束測量端的距離為l1的部分線束露出，拆卸范圍小。

16、與現有技術相比，本發明的有益效果在于：

17、（1）使用毫歐表的四探針?lè)y(cè)量線束電阻，可以盡量減少測試儀表設備上接觸電阻的影響，從而實現高精度、微小電阻的精確測量，再通過與同線徑已知長度標準導線的電阻相比較，可以確定線束打鐵點的準確位置，直接將歐姆定律應用于汽車電器故障的維修診斷，簡單高效，故障點查找準確。

18、（2）通過使用毫歐表測量導線電阻的方式確定線束打鐵點，檢測時不破壞線束，實施簡單，減少了對內飾件的損傷；而且工時短，可以在10分鐘左右完成故障分析和問題線束維修，每年可以節約40余萬元維修成本。

技術特征：

1.一種使用毫歐表判斷線束打鐵位置的方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的使用毫歐表判斷線束打鐵位置的方法，其特征在于，所述方法包括通過萬用表查找故障線束。

3.根據權利要求1所述的使用毫歐表判斷線束打鐵位置的方法，其特征在于，所述標準導線的長度l0設置為50-100cm。

4.根據權利要求1所述的使用毫歐表判斷線束打鐵位置的方法，其特征在于，所述方法還包括使用毫歐表的四探針?lè)y(cè)量標準導線的電阻r0和故障線束的測量端與故障線束打鐵點之間的電阻r1時，進行多次測量，并計算相應的平均值和。

5.根據權利要求4所述的使用毫歐表判斷線束打鐵位置的方法，其特征在于，所述方法還包括通過平均值和計算故障線束的測量端與故障線束打鐵點之間的線束長度l1，。

6.根據權利要求1所述的使用毫歐表判斷線束打鐵位置的方法，其特征在于，所述方法還包括：當開爾文夾不能直接插入故障線束測量端端子的容納空間夾持測量端端子的插針時，在測量端端子連接相適配的過渡端子，使用開爾文夾夾持過渡端子的插針。

7.根據權利要求1所述的使用毫歐表判斷線束打鐵位置的方法，其特征在于，所述方法還包括：拆除沿故障線束的延伸方向與故障線束測量端的距離為l1的車輛零部件，使與故障線束測量端的距離為l1的部分線束露出。

技術總結
本發明公開了一種使用毫歐表判斷線束打鐵位置的方法，包括：確認發生打鐵的故障線束；根據故障線束選取標準導線，所述標準導線與故障線束的材質和橫截面積相同，標準導線的長度設置為L(zhǎng)0；使用毫歐表的四探針?lè)y(cè)量標準導線的電阻R0；斷開故障線束兩端的元件，使用毫歐表的四探針?lè)y(cè)量故障線束的測量端與故障線束打鐵點之間的電阻R1；根據L1=（R1/R0）*L0計算故障線束的測量端與故障線束打鐵點之間的線束長度L1。本發明的優點是使用毫歐表的四探針?lè)y(cè)量線束電阻，可以盡量減少測試儀表設備上接觸電阻的影響，再通過與同線徑已知長度標準導線的電阻相比較，可以確定線束打鐵點的準確位置，簡單高效，故障點查找準確。

技術研發人員：任立金,王亮,吳發勇,邱驥旻,葉航
受保護的技術使用者：一汽-大眾汽車有限公司
技術研發日：
技術公布日：2025/4/28
