本發明屬于水污染檢測，具體是指一種水污染檢測裝置。

背景技術：

1、污水檢測是指對污水中的各種污染物進行取樣檢測的過程，這些污染物包括有機物、氨氮、總磷、總氮、懸浮物、濁度、ph值等。污水檢測的方法多種多樣，包括化學檢測、物理檢測、生物檢測等；化學檢測包括分光光度法、比色法、滴定法等，可以測定污水中的化學需氧量，生化需氧量、總磷等指標。物理檢測可以測定污水的電導率、溶解氫、濁度等指標；生物檢測則可以測定污水中細菌、藻類、病毒等生物物質的含量。

2、為了確保污水檢測的數據具有精確性和代表性，保證反映污水水質準確的情況，在污水定點采集時，需要對污水進行分層采樣，再進行檢測分析。目前使用較多的污水采樣方法，通常是通過繩索加取樣瓶對污水水樣進行提取，單次只能采集一個水樣，如需要對不同深度或不同位置多次取樣時，則需要反復操作，并且再次取樣時，還需要清理取樣瓶，操作復雜，費時費力，取樣效率低。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本發明提供了一種水污染檢測裝置，采集瓶固定裝置頂部設有伸縮組件，通過控制伸縮組件的圓形伸縮桿的伸縮，調整采集瓶固定裝置在水下的深度，進而完成污水的分層取樣；采集瓶固定裝置上的固定頂板上方設有過濾網，過濾網可以過濾水面的雜物，垃圾等漂浮物，防止垃圾混入采集瓶，影響污水檢測結果；伸縮組件的八角伸縮桿會跟隨圓形伸縮桿一同伸縮，采集瓶固定裝置隨著圓形伸縮桿到達取樣深度后，通過轉動八角伸縮桿頂部的八角旋鈕，帶動控制組件的斜齒撥動環轉動，斜齒撥動環帶動取水孔上的密封蓋板移動，進而控制取水孔的打開與關閉；采集瓶安裝在采集瓶固定裝置的采集瓶安放裝置內時，瓶塞的密封滑蓋需要推入取水孔的滑蓋滑槽內，確保瓶塞進水口與密封滑蓋通孔為連通狀態，進而密封蓋板打開取水孔后，水樣進入到采集瓶，隨著密封蓋板關閉取水孔，蓋板滑塊內的滑蓋復位件會推動密封滑蓋移動，進而封閉瓶塞，防止采集瓶二次打開污染水樣，有效解決了上述問題。

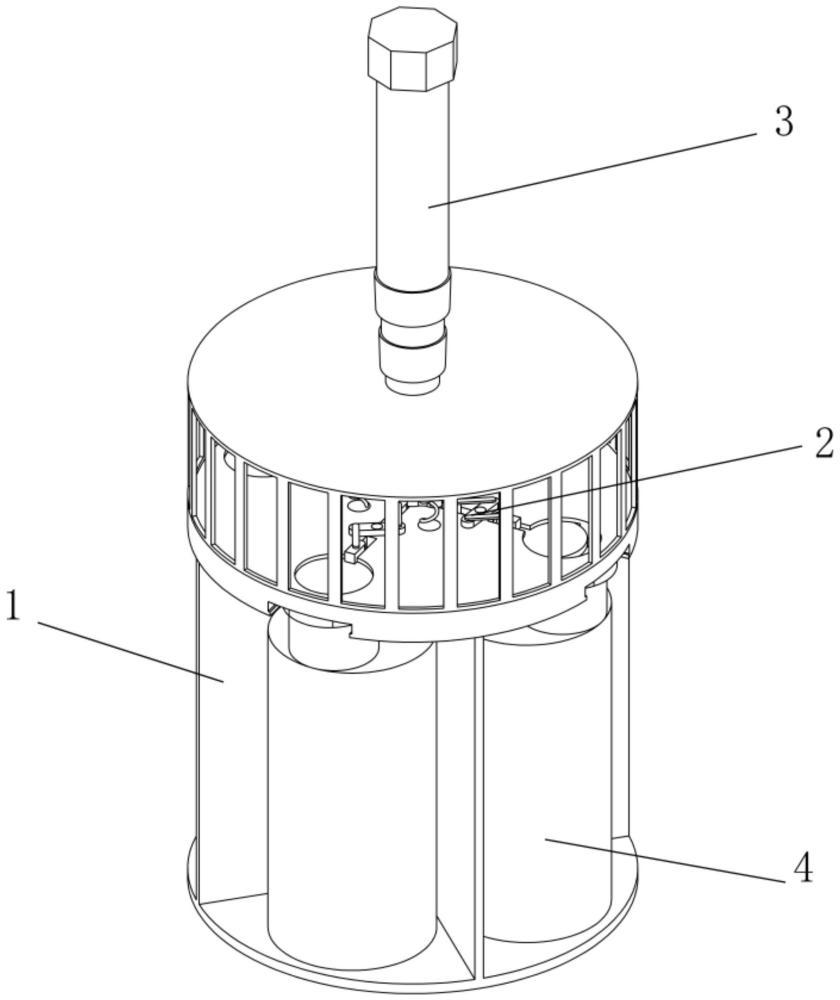

2、本發明采取的技術方案如下：本發明提出了一種水污染檢測裝置，包括采集瓶固定裝置、控制組件、伸縮組件和采集瓶，所述控制組件設于采集瓶固定裝置內部，所述伸縮組件設于采集瓶固定裝置頂部，所述采集瓶設于采集瓶固定裝置內；所述采集瓶固定裝置設有固定頂板、采集瓶安放裝置、過濾網，所述固定頂板設于采集瓶安放裝置的頂部，所述過濾網設于固定頂板頂部。

3、進一步地，所述固定頂板設有取水孔和中心定位柱，所述取水孔圓周陣列設于固定頂板上，所述中心定位柱位于固定頂板中心，所述固定頂板還設有蓋板滑塊槽、轉動桿定位柱、彈簧滑塊槽和彈簧座固定孔，從取水孔到中心定位柱之間依次排列著蓋板滑塊槽、轉動桿定位柱和彈簧滑塊槽，所述彈簧座固定孔圓周陣列設于固定頂板上，彈簧座固定孔分別設于相鄰兩個彈簧滑塊槽的對稱中心線上。

4、進一步地，所述取水孔中設有蓋板滑槽、瓶塞滑槽、滑蓋滑槽和斜凸，所述蓋板滑槽位于瓶塞滑槽上方，所述滑蓋滑槽位于瓶塞滑槽的內部，所述斜凸位于蓋板滑槽與瓶塞滑槽之間，所述瓶塞滑槽貫穿取水孔的側壁至固定頂板外壁。

5、作為優選地，污水采集時，水樣從固定頂板上的取水孔進入采集瓶，固定頂板頂部的過濾網可以過濾水面的雜物，垃圾等漂浮物，防止垃圾混入采集瓶，影響污水檢測結果。

6、進一步地，所述控制組件包括密封蓋板、轉動桿、雙柱連桿和彈簧滑塊，所述密封蓋板滑動在蓋板滑槽內，所述密封蓋板側邊設有蓋板滑塊，所述蓋板滑塊滑動在蓋板滑塊槽內，所述轉動桿的中心轉動在轉動桿定位柱上，所述雙柱連桿連接在轉動桿與蓋板滑塊之間，彈簧滑塊與轉動桿之間同樣通過雙柱連桿連接，所述彈簧滑塊設于彈簧滑塊槽內。

7、進一步地，所述蓋板滑塊底部設有復位件槽，所述復位件槽內設有滑蓋復位件和復位件彈簧，所述復位件彈簧的一端連接在滑蓋復位件頂部，所述復位件彈簧的另一端連接在復位件槽的內壁頂端，所述滑蓋復位件滑動在復位件槽內，所述彈簧滑塊上設有滑塊復位彈簧，所述滑塊復位彈簧的末端設于彈簧滑塊槽前側內壁上。

8、進一步地，所述控制組件還包括斜齒撥動環和四柱彈簧件，所述斜齒撥動環設于中心定位柱上，所述斜齒撥動環側壁設有撥動柱，所述斜齒撥動環頂端設有撥動環斜齒，所述四柱彈簧件設有四柱板、支撐彈簧和彈簧座，所述支撐彈簧分別設于四柱板的四角底部，所述彈簧座設于支撐彈簧底部，所述彈簧座設于彈簧座固定孔中。

9、作為優選地，密封蓋板控制著取水孔的打開與關閉，通過斜齒撥動環的轉動，推動彈簧滑塊的移動，進而控制密封蓋板的移動，斜齒撥動環單次只能控制一個密封蓋板，在滑塊復位彈簧的彈力作用下，其他的密封蓋板始終閉合取水孔，實現逐個控制采集瓶對污水取樣的技術效果。

10、進一步地，所述伸縮組件包括八角伸縮桿和圓形伸縮桿，所述八角伸縮桿滑動在圓形伸縮桿內部，所述八角伸縮桿最外層的桿件頂部設有八角旋鈕，所述八角伸縮桿最內層的桿件底部設有斜齒柱，所述斜齒柱底部設有斜齒，所述斜齒柱底部的斜齒與撥動環斜齒嚙合連接，所述斜齒柱上設有環形的凹槽，所述四柱板設于斜齒柱的環形凹槽上。

11、進一步地，所述圓形伸縮桿每層桿件之間設有限位凸，所述圓形伸縮桿每層桿件的底部設有鎖定裝置，所述圓形伸縮桿最外層桿件的頂部設有彈簧片，所述彈簧片設于八角旋鈕下端的八角套筒內。

12、作為優選地，通過圓形伸縮桿的伸縮，控制采集瓶固定裝置在水里的深度，同時八角伸縮桿會跟隨圓形伸縮桿一同伸縮，并且通過轉動八角伸縮桿頂部的八角旋鈕，帶動整個八角伸縮桿的轉動，進而八角伸縮桿底部的斜齒柱控制斜齒撥動環轉動，四柱彈簧件確保斜齒柱底部的斜齒與撥動環斜齒處于嚙合狀態，進而控制取水孔的打開和關閉，并且取水孔進水的過程中，檢測人員失誤反向轉動八角旋鈕時，斜齒柱和斜齒撥動環只會相對滑移，不會使密封蓋板關閉取水孔，實現污水分層取樣的技術效果。

13、進一步地，所述采集瓶頂部設有瓶塞，所述瓶塞下方設有進水口，所述瓶塞兩側對稱設有橫板，所述瓶塞設于在瓶塞滑槽內，所述橫板貼合在瓶塞滑槽的側壁上。

14、進一步地，所述瓶塞頂部設有密封滑蓋，所述密封滑蓋與瓶塞卡合連接，所述密封滑蓋長度大于瓶塞直徑，所述密封滑蓋上設有通孔，所述密封滑蓋滑動在滑蓋滑槽內。

15、作為優選地，污水采樣前，將采集瓶安裝在采集瓶固定裝置上時，瓶塞兩側的橫板確保密封滑蓋正對滑蓋滑槽，并且將密封滑蓋推入滑蓋滑槽內，保證通孔與進水口相通，當采集瓶固定裝置入水時，通過控制取水孔的打開，使污水進入采集瓶，完成對污水的采樣，同時完成采樣后密封蓋板封閉取水孔的移動過程中，蓋板滑塊內的滑蓋復位件會推動密封滑蓋，使密封滑蓋關閉瓶塞，進而完成對采集瓶的封閉，取水孔因操作不當再次打開時，也不會影響瓶塞對采集瓶的密封，防止采集瓶二次打開污染水樣，進而影響檢測的準確性。

16、采用上述結構本發明取得的有益效果如下：

17、1、污水采集時，水樣從固定頂板上的取水孔進入采集瓶，固定頂板頂部的過濾網可以過濾水面的雜物，垃圾等漂浮物，防止垃圾混入采集瓶，影響污水檢測結果。

18、2、密封蓋板控制著取水孔的打開與關閉，通過斜齒撥動環的轉動，推動彈簧滑塊的移動，進而控制密封蓋板的移動，斜齒撥動環單次只能控制一個密封蓋板，在滑塊復位彈簧的彈力作用下，其他的密封蓋板始終閉合取水孔，實現逐個控制采集瓶對污水取樣的技術效果。

19、3、通過圓形伸縮桿的伸縮，控制采集瓶固定裝置在水里的深度，同時八角伸縮桿會跟隨圓形伸縮桿一同伸縮，并且通過轉動八角伸縮桿頂部的八角旋鈕，帶動整個八角伸縮桿的轉動，進而八角伸縮桿底部的斜齒柱控制斜齒撥動環轉動，四柱彈簧件確保斜齒柱底部的斜齒與撥動環斜齒處于嚙合狀態，進而控制取水孔的打開和關閉，并且取水孔進水的過程中，檢測人員失誤反向轉動八角旋鈕時，斜齒柱和斜齒撥動環只會相對滑移，不會使密封蓋板關閉取水孔，實現污水分層取樣的技術效果。

20、4、污水采樣前，將采集瓶安裝在采集瓶固定裝置上時，瓶塞兩側的橫板確保密封滑蓋正對滑蓋滑槽，并且將密封滑蓋推入滑蓋滑槽內，保證通孔與進水口相通，當采集瓶固定裝置入水時，通過控制取水孔的打開，使污水進入采集瓶，完成對污水的采樣，同時完成采樣后密封蓋板封閉取水孔的移動過程中，蓋板滑塊內的滑蓋復位件會推動密封滑蓋，使密封滑蓋關閉瓶塞，進而完成對采集瓶的封閉，取水孔因操作不當再次打開時，也不會影響瓶塞對采集瓶的密封，防止采集瓶二次打開污染水樣，進而影響檢測的準確性。
