：本技術涉及體溫探頭配件產品，特指一種新型體溫探頭保溫固定貼。

背景技術

0、
背景技術：

1、隨著人體健康監控設備的大眾化、簡便化，越來越多的微型醫用監控設備，深入到日常家庭中。人體會通過自身的體溫調節系統將溫度調控在正常的體溫范圍內，但在醫院有很多事件(如麻醉、手術、急救等)會打亂人體的體溫調節系統，如處理不及時，可能會對患者多個臟器造成損傷，甚至導致死亡，這就需要醫護人員對病人的體溫進行監測。

2、監測體溫是臨床醫護工作的重要內容，體溫變化對明確診斷、判斷病情、和分析療效都有非常重要的臨床意義不可忽視。

3、目前使用較多的是水銀體溫計、電子體溫計和紅外體溫計等裝置測量體溫，采其需要每隔一段時間就進行一次體溫檢測，不僅操作麻煩，且測量數據不連續，可能會影響病情判斷。而動態體溫計能夠解決上述問題，動態體溫計需要將測溫的體溫探頭在較長時間內固定在患者身上，體溫探頭通過導線和連接器與測溫設備連接，以獲得準確的動態體溫數據。圖1為帶導線81和連接器82的體溫探頭8的結構圖。圖2為實現上常規用于將體溫探頭1固定于人體上的固定貼9，該固定貼9包括有無紡布單面膠貼91以及貼合于無紡布單面膠貼91的膠面的離型膜92，在測量體溫時，體溫探頭貼放在人體上后，將離型膜92相對無紡布單面膠貼91的膠面撕離，并將無紡布單面膠貼91的膠面貼合在體溫探頭和人體上，進而將體溫探頭固定于人體上，但是，該無紡布單面膠貼91無保溫功能，僅僅具有固定功能，以致周圍環境溫度變化等原因會影響體溫探頭的工作質量，從而無法得到準確的體溫數據，對使用者造成較大的困擾。此外，由于體溫探頭直接由無紡布單面膠貼91與人體皮膚壓合接觸，其會讓人體皮膚感覺到不舒適。

4、有鑒于此，本發明人提出以下技術方案。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的在于克服現有技術的不足，提供一種新型體溫探頭保溫固定貼。

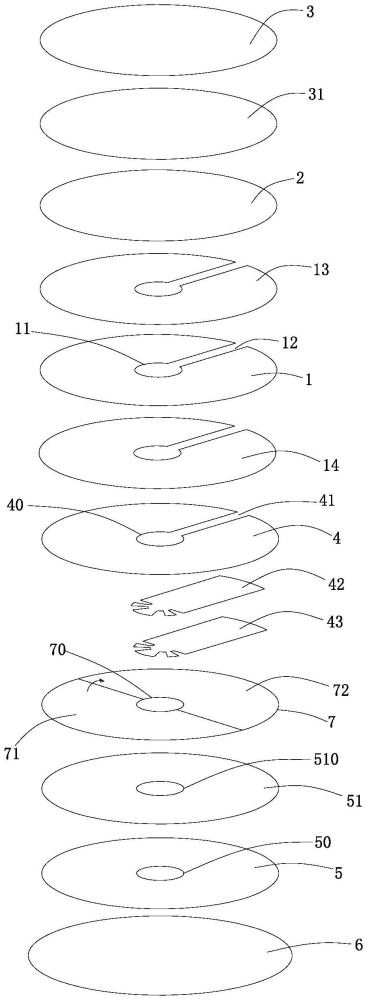

2、為了解決上述技術問題，本實用新型采用了下述技術方案：該新型體溫探頭保溫固定貼包括：第一保溫泡棉，其中部設置有容置體溫探頭的第一中心容置孔，且第一保溫泡棉外側向內設置有連通第一中心容置孔并用于容置導線的第一側邊容置孔，且該第一保溫泡棉上下表面分別設置有與之尺寸和造型相同的第一醫用雙面膠和第二醫用雙面膠；第二保溫泡棉，其貼合固定于第一醫用雙面膠上端面，并覆蓋第一中心容置孔和第一側邊容置孔；第一保溫鋁箔，其通過第三醫用雙面膠固定并全覆蓋于該第二保溫泡棉上端面；第二保溫鋁箔，其貼合固定于第二醫用雙面膠下端面；無紡布單面膠，其無膠的上端面通過第四醫用雙面膠與第二保溫鋁箔下端面，且該無紡布單面膠中有膠的下端面貼合有離型膜；所述第二保溫鋁箔、第四醫用雙面膠、無紡布單面膠分別設置有與第一中心容置孔對應的第一通孔、第二通孔、第三通孔。

3、進一步而言，上述技術方案中，所述第二保溫鋁箔具有與第一側邊容置孔對應的第二側邊容置孔，且該第二保溫鋁箔下端面還通過第五醫用雙面膠粘貼固定有第三保溫鋁箔，該第五醫用雙面膠由下向上覆蓋第二側邊容置孔，該第五醫用雙面膠與第三保溫鋁箔的尺寸和造型均相同。

4、進一步而言，上述技術方案中，所述第一側邊容置孔、第二側邊容置孔均呈長條形，該第五醫用雙面膠與第三保溫鋁箔均呈長條形。

5、進一步而言，上述技術方案中，所述第一保溫泡棉為3mm保溫白泡棉。

6、進一步而言，上述技術方案中，所述第二保溫泡棉為2mm保溫白泡棉。

7、進一步而言，上述技術方案中，所述第一保溫泡棉、第二保溫泡棉、第一保溫鋁箔、第二保溫鋁箔、無紡布單面膠的外尺寸相同，且該離型膜的外尺寸大于無紡布單面膠的外尺寸。

8、進一步而言，上述技術方案中，所述第二保溫鋁箔與第五醫用雙面膠之間還設置有折疊的白格紙，該白格紙對稱對折，該白格紙折疊后的上側貼在第二保溫鋁箔下端面中設置有第二側邊容置孔的一側，并置于第三保溫鋁箔下方；該白格紙折疊后的下側貼在第五醫用雙面膠上端面的一側，該第五醫用雙面膠上端面的另一側與第二保溫鋁箔下端面貼合固定。

9、進一步而言，上述技術方案中，所述離型膜為白色離型膜。

10、采用上述技術方案后，本實用新型與現有技術相比較具有如下有益效果：本實用新型在使用時，將離型膜相對無紡布單面膠的膠面撕離，進而顯露體溫探頭和無紡布單面膠的膠面，后期直接通過無紡布單面膠的膠面與人體皮膚接觸并固定，以此由本實用新型將體溫探頭及其連接的導線均固定于人體皮膚上，且由于第一保溫鋁箔和第二保溫泡棉及第一保溫泡棉對體溫探頭上端進行保溫覆蓋，以致周圍環境溫度變化等原因均不會影響體溫探頭的工作質量，從而能夠得到準確的體溫數據，對使用者造成較大的困擾。此外，由于體溫探頭僅顯露于無紡布單面膠的第三通孔中，使無紡布單面膠并沒有對體溫探頭進行壓合，以致無紡布單面膠在貼合固定于人體皮膚上后，該體溫探頭不會被壓得過緊，使人體皮膚不會感覺的不舒適，進而提高人體舒適感，進而能夠更舒適地實現體溫監測，使用起來更加方便。

技術特征：

1.一種新型體溫探頭保溫固定貼，其特征在于：其包括：

2.根據權利要求1所述的一種新型體溫探頭保溫固定貼，其特征在于：所述第二保溫鋁箔(4)具有與第一側邊容置孔(12)對應的第二側邊容置孔(41)，且該第二保溫鋁箔(4)下端面還通過第五醫用雙面膠(42)粘貼固定有第三保溫鋁箔(43)，該第五醫用雙面膠(42)由下向上覆蓋第二側邊容置孔(41)，該第五醫用雙面膠(42)與第三保溫鋁箔(43)的尺寸和造型均相同。

3.根據權利要求2所述的一種新型體溫探頭保溫固定貼，其特征在于：所述第一側邊容置孔(12)、第二側邊容置孔(41)均呈長條形，該第五醫用雙面膠(42)與第三保溫鋁箔(43)均呈長條形。

4.根據權利要求1-3任意一項所述的一種新型體溫探頭保溫固定貼，其特征在于：所述第一保溫泡棉(1)為3mm保溫白泡棉。

5.根據權利要求4所述的一種新型體溫探頭保溫固定貼，其特征在于：所述第二保溫泡棉(2)為2mm保溫白泡棉。

6.根據權利要求1-3任意一項所述的一種新型體溫探頭保溫固定貼，其特征在于：所述第一保溫泡棉(1)、第二保溫泡棉(2)、第一保溫鋁箔(3)、第二保溫鋁箔(4)、無紡布單面膠(5)的外尺寸相同，且該離型膜(6)的外尺寸大于無紡布單面膠(5)的外尺寸。

7.根據權利要求6所述的一種新型體溫探頭保溫固定貼，其特征在于：所述第二保溫鋁箔(4)與第五醫用雙面膠(42)之間還設置有折疊的白格紙(7)，該白格紙(7)對稱對折，該白格紙(7)折疊后的上側(71)貼在第二保溫鋁箔(4)下端面中設置有第二側邊容置孔(41)的一側，并置于第三保溫鋁箔(43)下方；該白格紙(7)折疊后的下側(72)貼在第五醫用雙面膠(42)上端面的一側，該第五醫用雙面膠(42)上端面的另一側與第二保溫鋁箔(4)下端面貼合固定。

8.根據權利要求6所述的一種新型體溫探頭保溫固定貼，其特征在于：所述離型膜(6)為白色離型膜。

技術總結
本技術公開一種新型體溫探頭保溫固定貼，其包括：第一保溫泡棉，其設有第一中心容置孔和第一側邊容置孔，且第一保溫泡棉上下表面分別設有與之尺寸和造型相同的第一、第二醫用雙面膠；第二保溫泡棉，其貼合固定于第一醫用雙面膠上端面，并覆蓋第一中心容置孔和第一側邊容置孔；第一保溫鋁箔，其通過第三醫用雙面膠固定并全覆蓋于該第二保溫泡棉上端面；第二保溫鋁箔，其貼合固定于第二醫用雙面膠下端面；無紡布單面膠，其無膠的上端面通過第四醫用雙面膠與第二保溫鋁箔下端面，且無紡布單面膠中有膠的下端面貼合有離型膜；所述第二保溫鋁箔、第四醫用雙面膠、無紡布單面膠分別設置有與第一中心容置孔對應的第一通孔、第二通孔、第三通孔。

技術研發人員：戴永興
受保護的技術使用者：東莞市立陽精密科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
