本技術涉及張力輥檢測設備，尤其涉及張力輥輥面檢測裝置。

背景技術：

1、張力輥表面凸起是指張力輥在運行過程中，由于受到多種因素的影響，導致其表面出現向外突出的現象，張力輥在長時間的運行過程中，因受到熱膨脹、彎曲應力等因素的影響，導致其中部變形向外突出，并且在冷軋過程中，由于受到高強度的壓力和摩擦力作用，張力輥表面會產生一定程度的塑性變形，導致凸起現象，這種凸起分布不均勻，隨著使用時間的增加而逐漸加劇，而張力輥表面一旦出現凸起，就會影響到鋼帶的質量，所以，在張力輥日常的維護工作中，需要對張力輥表面的平整度進行檢測，由于一些輕微的凸起很難通過肉眼進行辨別，所以很多時候，張力輥的表面在出現輕微凸起時，很難被工作人員及時發現，從而造成了維護的疏漏，進而間接地對軋制鋼帶的質量造成影響。

技術實現思路

1、本實用新型的目的在于避免現有技術的不足之處，提供張力輥輥面檢測裝置，從而有效解決現有技術中存在的不足之處。

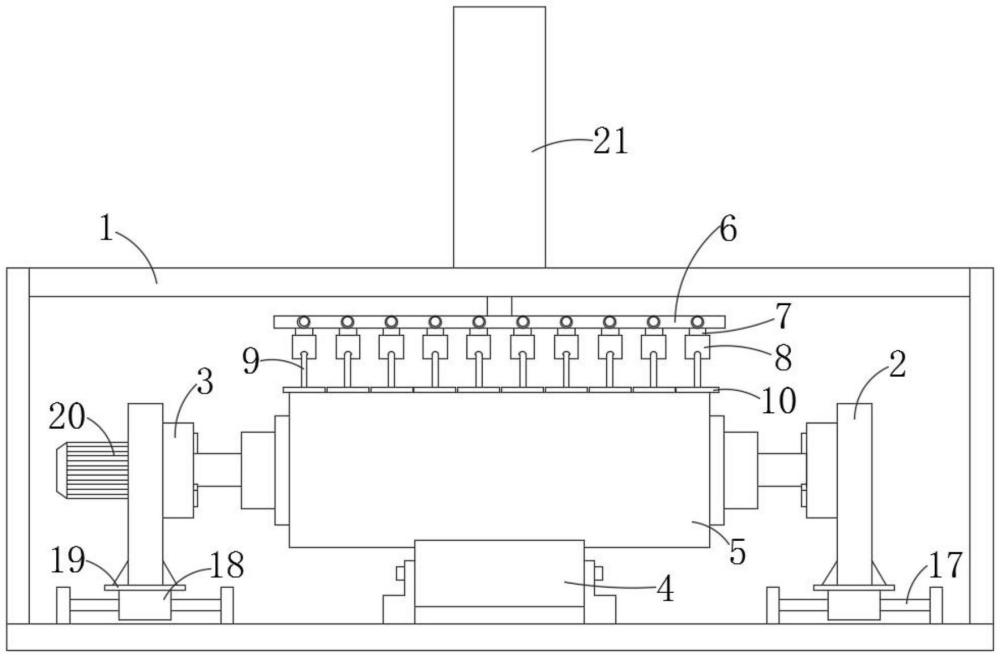

2、為實現上述目的，本實用新型采取的技術方案為：張力輥輥面檢測裝置，包括機架，所述機架下端的兩側設置有可左右移動的設備座，所述設備座在彼此相對的一側設置有三爪卡盤，機架的底部在對應所述兩設備座之間的位置設置有支撐輥座，張力輥放置在所述支撐輥上，所述三爪卡盤抓取在張力輥兩端的輥軸上，機架的頂部設置有可升降的活動板，所述活動板的下端均布設置有輥面檢測機構；

3、所述輥面檢測機構包括若干沿所述活動板下端均布設置的基座，所述基座位于張力輥的上方，所述基座上設置有翻轉板，所述翻轉板上設置有向張力輥一側延伸的連桿，所述連桿的底部設置有貼合在張力輥上端的檢測平板，基座上還設置有接近開關，翻轉板上設置有與所述接近開關配合工作的感應塊，活動板上均布設置有若干與各接近開關配合工作的警示器。

4、進一步，所述基座的下端設置有第一鉸接板，所述翻轉板一側的下端設置有第二鉸接板，所述第一鉸接板與所述第二鉸接板通過銷軸鉸接，所述連桿設置在翻轉板上與第二鉸接板位置相反的一側，所述接近開關橫穿在基座的上方，所述感應塊設置在翻轉板的上端且其朝向接近開關的感應端，所述警示器均布橫置在活動板上。

5、進一步，所述翻轉板上在對應所述感應塊的位置設置有彈簧座，所述感應塊安裝在所述彈簧座上。

6、進一步，所述檢測平板為橡膠材質。

7、進一步，所述機架在其底板的兩側設置有滑軌，所述滑軌上設置有滑塊，所述滑塊的頂部設置有安裝板，所述設備座安裝在所述安裝板上。

8、進一步，一側所述三爪卡盤通過電機驅動轉動。

9、進一步，所述機架的頂板上設置有升降氣缸，所述升降氣缸的活塞桿豎直向下設置，所述活動板與升降氣缸的活塞桿固定連接。

10、本實用新型的上述技術方案具有以下有益效果：本實用新型通過在機架上輥面檢測機構，在三爪卡盤的作用下，張力輥會進行轉動，轉動的過程中，輥面檢測機構會對張力輥表面的平整度進行檢測，即使張力輥表面出現肉眼難以發現的凸起，輥面檢測機構也會及時發現，從而幫助工作人員對張力輥進行及時維護，如此保證了張力輥表面的平整度，進而保證了軋制鋼帶的質量。

技術特征：

1.張力輥輥面檢測裝置，其特征在于：包括機架，所述機架下端的兩側設置有可左右移動的設備座，所述設備座在彼此相對的一側設置有三爪卡盤，機架的底部在對應所述兩設備座之間的位置設置有支撐輥座，張力輥放置在所述支撐輥上，所述三爪卡盤抓取在張力輥兩端的輥軸上，機架的頂部設置有可升降的活動板，所述活動板的下端均布設置有輥面檢測機構；

2.根據權利要求1所述的張力輥輥面檢測裝置，其特征在于：所述基座的下端設置有第一鉸接板，所述翻轉板一側的下端設置有第二鉸接板，所述第一鉸接板與所述第二鉸接板通過銷軸鉸接，所述連桿設置在翻轉板上與第二鉸接板位置相反的一側，所述接近開關橫穿在基座的上方，所述感應塊設置在翻轉板的上端且其朝向接近開關的感應端，所述警示器均布橫置在活動板上。

3.根據權利要求2所述的張力輥輥面檢測裝置，其特征在于：所述翻轉板上在對應所述感應塊的位置設置有彈簧座，所述感應塊安裝在所述彈簧座上。

4.根據權利要求3所述的張力輥輥面檢測裝置，其特征在于：所述檢測平板為橡膠材質。

5.根據權利要求1所述的張力輥輥面檢測裝置，其特征在于：所述機架在其底板的兩側設置有滑軌，所述滑軌上設置有滑塊，所述滑塊的頂部設置有安裝板，所述設備座安裝在所述安裝板上。

6.根據權利要求1所述的張力輥輥面檢測裝置，其特征在于：一側所述三爪卡盤通過電機驅動轉動。

7.根據權利要求1所述的張力輥輥面檢測裝置，其特征在于：所述機架的頂板上設置有升降氣缸，所述升降氣缸的活塞桿豎直向下設置，所述活動板與升降氣缸的活塞桿固定連接。

技術總結
本技術公開的張力輥輥面檢測裝置，包括機架，所述機架下端的兩側設置有設備座，所述設備座在彼此相對的一側設置有三爪卡盤，機架的底部在對應所述兩設備座之間的位置設置有支撐輥座，張力輥放置在所述支撐輥上，所述三爪卡盤抓取在張力輥兩端的輥軸上，機架的頂部設置有可升降的活動板，所述活動板的下端均布設置有輥面檢測機構。本技術通過在機架上輥面檢測機構，在三爪卡盤的作用下，張力輥會進行轉動，轉動的過程中，輥面檢測機構會對張力輥表面的平整度進行檢測，即使張力輥表面出現肉眼難以發現的凸起，輥面檢測機構也會及時發現，從而幫助工作人員對張力輥進行及時維護，如此保證了張力輥表面的平整度，進而保證了軋制鋼帶的質量。

技術研發人員：馮倩倩,馬萬利,董偉,張浩冉,白旭寧,張原野,李茂華,何國強,董彭松,杜學智,史春亮
受保護的技術使用者：河北中重冷軋材料有限公司
技術研發日：20240730
技術公布日：2025/4/28
