本發明涉及焊接設備，具體為一種鈦合金眼鏡框加工用多功能焊接設備。

背景技術：

1、鈦合金眼鏡框，以其輕盈、耐腐蝕、高強度等特性，成為了現代眼鏡制造業中備受青睞的材料之一，然而，這種優質材料的加工過程卻對精度和焊接質量提出了極高的要求，為了確保鈦合金眼鏡框的穩固耐用與美觀大方，每一個加工環節都必須精益求精；

2、然而，在現有的眼鏡制造流程中，鈦合金眼鏡框的加工卻面臨著一些挑戰，特別是在鏡框與中梁的組裝與固定環節，工作人員需要手動將兩個鏡框部件與中間連接的中梁逐一精確地對應放置到一個預設的模板之上，這一步驟不僅要求操作人員具備高度的專注力與手工技巧，還極易因?yàn)槿藶橐蛩貙?dǎo)致位置的微小偏差，進而影響到后續的生產質量，更為繁瑣的是，在進行至關重要的焊接操作之前，工作人員還需利用手指對這些精細的部件進行按壓固定，以確保它們?cè)诤附舆^(guò)程中不會發生移動或錯位，這種依賴人工按壓固定的方式，不僅極大地增加了工作人員的勞動強度，還可能因?yàn)槭植康牟环€(wěn)定或疲勞而引入誤差，進一步降低了生產效率和產品質量，為此，我們提出一種鈦合金眼鏡框加工用多功能焊接設備。

技術實現思路

1、為解決上述技術問題，本申請實施例提供一種鈦合金眼鏡框加工用多功能焊接設備，包括支撐板以及對稱設置在支撐板上的兩個焊接頭，兩個所述焊接頭之間設置有u型導電片，還包括有：

2、滑動塊，設置在支撐板上，且所述滑動塊上開設有弧形槽，用于放置中梁；

3、兩組導向桿，設置在支撐板上，分別用于堆疊左右鏡框，所述支撐板上設置有與鏡框接觸的給料組件，用于推動左右鏡框移動至中梁兩側；

4、驅動件一，設置在支撐板上并與焊接頭連接，用于帶動焊接頭移動接觸鏡框；

5、壓料板，設置在支撐板上并與驅動件一連接，用于在焊接頭移動時帶動壓料板移動壓緊鏡框；

6、驅動件二，設置在支撐板上并與u型導電片連接，用于帶動u型導電片偏轉后接觸中梁。

7、在一些實施例中，所述驅動件一包括設置在支撐板上的滑動柱，所述焊接頭與滑動柱固定，且所述支撐板上固定連接有電動推桿，所述電動推桿的伸長端與滑動柱固定，所述滑動柱與壓料板之間設置有聯動件，用于在滑動柱移動時帶動壓料板移動。

8、在一些實施例中，所述壓料板一側開設有與鏡框配合的腔體，用于鎖定鏡框；

9、所述聯動件包括通過轉軸與壓料板轉動連接的連桿一，所述連桿一與支撐板轉動連接，所述連桿一一側設置有與其平行的連桿二，所述連桿二一端同樣通過轉軸與壓料板轉動連接，且所述連桿二一端固定連接有與支撐板轉動連接的軸一，轉動所述軸一帶動壓料板移動；

10、且在所述軸一上轉動連接有連桿三，所述軸一上套設有兩端分別于軸一以及連桿三固定連接的扭簧，且所述連桿三與滑動柱之間通過轉軸轉動連接有連桿四，移動所述滑動柱利用扭簧帶動軸一轉動。

11、在一些實施例中，所述給料組件包括固定連接在支撐板上的伺服推桿，所述伺服推桿的伸長端固定連接有與鏡框接觸的頂板，所述導向桿滑動穿過所述頂板，啟動所述伺服推桿帶動頂板推動鏡框。

12、在一些實施例中，所述驅動件二包括轉動連接在支撐板上的軸二，所述軸二上固定連接有偏轉板，所述偏轉板與u型導電片固定，所述支撐板上固定連接有驅動電機，所述驅動電機的輸出軸與軸二固定，啟動所述驅動電機帶動u型導電片偏轉。

13、在一些實施例中，所述滑動塊內對稱滑動連接有兩塊摩擦板，且兩塊摩擦板與軸二之間設置有傳動組件，用于在轉動軸二來打開u型導電片時帶動摩擦板先壓住中梁再向下移動，以拉扯中梁。

14、在一些實施例中，所述傳動組件包括固定連接滑動塊底端的導桿，所述導桿與支撐板滑動連接，且所述導桿上套設有彈簧一，所述彈簧一兩端分別于滑動塊以及支撐板固定；

15、且在所述摩擦板與滑動塊之間通過轉軸轉動連接有連桿五，所述連桿五一側設置有與其平行的連桿六，所述連桿六兩端同樣通過轉軸分別與摩擦板以及滑動塊連接，且所述連桿六一端固定連接連接板，所述連接板上固定連接有軸三，所述滑動塊上滑動連接有y型板，所述y型板兩端均開設有導向槽，所述軸三位于導向槽內，并與其內壁滑動連接，所述軸二與y型板之間設置有傳動件，用于在轉軸二時帶動y型板移動。

16、在一些實施例中，所述傳動件包括滑動連接在支撐板上的滑動桿，所述滑動桿一端開設有斜滑槽，所述y型板一端固定連接有軸四，所述軸四一端位于斜滑槽內；

17、且在所述滑動桿一端設置有導柱，所述軸二上固定連接有弧形板，所述弧形板上開設有導槽件，所述導柱一端位于導槽件內，轉動所述軸二帶動滑動桿移動。

18、在一些實施例中，所述導槽件包括開設在弧形板上的弧形導槽一，所述導柱一端位于所述弧形導槽一內并與其內壁滑動連接，轉動所述軸二時利用弧形導槽一頂動導柱移動，以帶動滑動桿移動；

19、所述弧形板上開設有與弧形導槽一導通的弧形導槽二，且所述弧形板上開設有直導槽，所述直導槽兩端分別于弧形導槽一以及弧形導槽二導通，所述弧形導槽一采用開設深度深于弧形導槽二的設計，且所述弧形導槽一內設置有斜面，所述導柱一端位于滑動桿內并與其內壁滑動連接，且導柱一端與滑動桿內壁之間固定連接有彈簧二；

20、所述滑動桿與支撐板之間固定連接有彈力帶。

21、在一些實施例中，所述腔體內滑動連接有擠壓板，所述擠壓板頂端固定連接有滑動穿過壓料板的滑桿，且所述擠壓板與壓料板之間安裝有彈片。

22、本發明至少具備以下有益效果：

23、1.本裝置在使用時，展現出了高度的自動化與便捷性，具體而言，通過精密設計的給料組件，能夠準確無誤地自動將鏡框推送至預定位置，這一過程無需人工干預，顯著提升了工作效率，與此同時，該裝置巧妙地融入了壓料板的偏轉機制，將鏡框穩固地固定在加工位上，既保證了加工精度，又極大地簡化了工作人員的操作步驟，使得整個操作流程變得更加簡單快捷，有效降低了人力成本和時間成本。

24、2.本裝置在鏡框焊接這一關鍵環節完成后，并未止步于簡單的成品輸出，而是融入了更為先進的功能設計以增強其實用價值，具體來說，裝置內置的摩擦板會在焊接作業結束后，精準地夾合住鏡框的中梁部分，并沿既定軌跡向下移動，這一過程中，摩擦板會以預設的力度對中梁進行適度的拉扯，這一動作不僅有助于進一步鞏固焊接接頭的牢固性，還順道完成了對鏡框焊接質量的即時檢測，確保每一個出廠的鏡框都達到了嚴格的品質標準，這一創新設計不僅豐富了裝置的功能性，使其不僅僅是一個單純的加工設備，更成為了一個集生產、檢測于一體的綜合性平臺，極大地提升了產品的市場競爭力和用戶的滿意度。

技術特征：

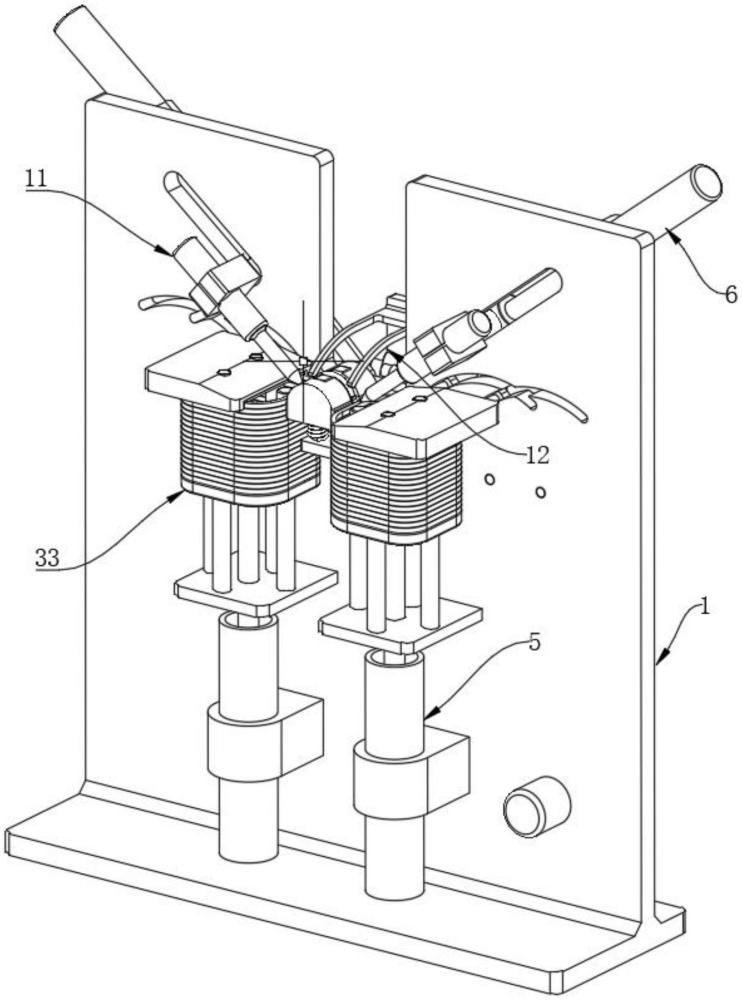

1.一種鈦合金眼鏡框加工用多功能焊接設備，包括支撐板(1)以及對稱設置在支撐板(1)上的兩個焊接頭(11)，兩個所述焊接頭(11)之間設置有u型導電片(12)，其特征在于：還包括有：

2.根據權利要求1所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述驅動件一(6)包括設置在支撐板(1)上的滑動柱(21)，所述焊接頭(11)與滑動柱(21)固定，且所述支撐板(1)上固定連接有電動推桿(22)，所述電動推桿(22)的伸長端與滑動柱(21)固定，所述滑動柱(21)與壓料板(7)之間設置有聯動件(23)，用于在滑動柱(21)移動時帶動壓料板(7)移動。

3.根據權利要求2所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述壓料板(7)一側開設有與鏡框配合的腔體(24)，用于鎖定鏡框；

4.根據權利要求1所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述給料組件(5)包括固定連接在支撐板(1)上的伺服推桿(32)，所述伺服推桿(32)的伸長端固定連接有與鏡框接觸的頂板(33)，所述導向桿(4)滑動穿過所述頂板(33)，啟動所述伺服推桿(32)帶動頂板(33)推動鏡框。

5.根據權利要求3所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述驅動件二(8)包括轉動連接在支撐板(1)上的軸二(34)，所述軸二(34)上固定連接有偏轉板(35)，所述偏轉板(35)與u型導電片(12)固定，所述支撐板(1)上固定連接有驅動電機(36)，所述驅動電機(36)的輸出軸與軸二(34)固定，啟動所述驅動電機(36)帶動u型導電片(12)偏轉。

6.根據權利要求3所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述滑動塊(2)內對稱滑動連接有兩塊摩擦板(37)，且兩塊摩擦板(37)與軸二(34)之間設置有傳動組件(38)，用于在轉動軸二(34)來打開u型導電片(12)時帶動摩擦板(37)先壓住中梁再向下移動，以拉扯中梁。

7.根據權利要求6所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述傳動組件(38)包括固定連接滑動塊(2)底端的導桿(39)，所述導桿(39)與支撐板(1)滑動連接，且所述導桿(39)上套設有彈簧一(41)，所述彈簧一(41)兩端分別于滑動塊(2)以及支撐板(1)固定；

8.根據權利要求7所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述傳動件(48)包括滑動連接在支撐板(1)上的滑動桿(49)，所述滑動桿(49)一端開設有斜滑槽(51)，所述y型板(46)一端固定連接有軸四(52)，所述軸四(52)一端位于斜滑槽(51)內；

9.根據權利要求8所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述導槽件(55)包括開設在弧形板(54)上的弧形導槽一(56)，所述導柱(53)一端位于所述弧形導槽一(56)內并與其內壁滑動連接，轉動所述軸二(34)時利用弧形導槽一(56)頂動導柱(53)移動，以帶動滑動桿(49)移動；

10.根據權利要求3所述的鈦合金眼鏡框加工用多功能焊接設備，其特征在于：所述腔體(24)內滑動連接有擠壓板(63)，所述擠壓板(63)頂端固定連接有滑動穿過壓料板(7)的滑桿(64)，且所述擠壓板(63)與壓料板(7)之間安裝有彈片(65)。

技術總結
本發明涉及焊接設備技術領域，具體為一種鈦合金眼鏡框加工用多功能焊接設備，包括支撐板以及對稱設置在支撐板上的兩個焊接頭，兩個所述焊接頭之間設置有U型導電片，還包括有：滑動塊，設置在支撐板上，且所述滑動塊上開設有弧形槽，用于放置中梁；本裝置通過精密設計的給料組件，能夠準確無誤地自動將鏡框推送至預定位置，這一過程無需人工干預，顯著提升了工作效率，與此同時，該裝置巧妙地融入了壓料板的偏轉機制，將鏡框穩固地固定在加工位上，既保證了加工精度，又極大地簡化了工作人員的操作步驟，使得整個操作流程變得更加簡單快捷，有效降低了人力成本和時間成本。

技術研發人員：陸召平
受保護的技術使用者：夢卡迪（泗洪）視光科技有限公司
技術研發日：
技術公布日：2025/4/28
