本發明涉及雷達測試，尤其涉及一種激光雷達出光位置標定系統。

背景技術：

1、隨著科學技術的快速發展，激光雷達已經成為一種強有力的探測工具，被廣泛應用于大氣、氣象、環境、空間、遙感和軍事等領域。激光雷達是一種主動收發激光的探測技術。在激光波長選擇方面，出于抗日光干擾和人眼安全的考慮，激光雷達一般選擇光波長為不可見光的紅外激光光源。同時，在一些特殊測試場合中，需要對小目標的距離、振動、速度進行測試，為節省成本，一般不需要采用面陣激光雷達進行測試，單點激光雷達即可滿足該測試需求。

2、目前，不可見光單點激光雷達在進行目標物探測時，需要確認激光雷達與目標物是否對準，即確認激光是否直接照射到目標物上，但由于激光雷達光源是不可見光，所以人眼無法直接確認激光是否照射到目標物上，而采用紅外顯色卡或紅外相機等手段確認激光照射位置時，又會增加設備成本。

3、因此，目前亟需一種成本較低的激光雷達標定方案。

技術實現思路

1、有鑒于此，本發明提供了一種激光雷達出光位置標定系統，以解決或部分解決現有激光雷達照射位置的確認方案成本較高的技術問題。

2、本發明提出的技術方案如下：

3、本發明提供了一種激光雷達出光位置標定系統，包括第一準直單元、可見光輸出單元和光學合束單元；所述第一準直單元，用于將待測激光雷達輸出的雷達激光光束進行準直，并將準直后的所述雷達激光光束輸入到所述光學合束單元，其中，所述雷達激光光束為不可見光；所述可見光輸出單元，用于產生可見光光束，并將所述可見光光束輸出到所述光學合束單元；所述光學合束單元，用于改變所述可見光光束的出射方向，使所述可見光光束和所述雷達激光光束準直且同軸出射。

4、本發明實施例的激光雷達出光位置標定系統，通過光學合束單元將第一準直單元準直后的雷達激光光束和可見光輸出單元輸出的可見光光束進行準直且同軸出射，使得可見光光束的光路與待測激光雷達輸出的雷達激光光束的光路相同，因此可以通過觀察可見光光束的位置確定雷達激光光束照射在目標物體上的位置，可以在不借助外部紅外顯色卡或紅外相機等手段的前提下能快速確認激光雷達出射光照射位置，提高了激光雷達對準目標物體的效率，降低了激光雷達對準調試的時間成本和設備成本。

5、可選地，所述光學合束單元包括二向色鏡和第二準直單元；所述二向色鏡，用于將準直后的所述雷達激光光束透射到所述光學合束單元，并將所述可見光光束反射到所述光學合束單元，以改變所述可見光光束的出射方向，使所述可見光光束和所述雷達激光光束同軸出射；所述第二準直單元，用于將所述可見光光束和所述雷達激光光束進行準直。

6、在該方式中，利用二向色鏡的特性，實現不同波長的光束(雷達激光光束和可見光光束)的同軸出射，通過第二準直單元進一步確?？梢姽夤馐屠走_(dá)激光光束的準直性，增強光束出射后的重合效果。

7、可選地，所述第二準直單元包括聚焦透鏡和第二準直透鏡；所述聚焦透鏡，用于將所述雷達激光光束聚焦在所述第二準直透鏡對應所述雷達激光光束波長的第一焦點位置，以及將所述可見光光束成像在所述第二準直透鏡對應所述可見光光束波長的第二焦點位置；所述第二準直透鏡，用于將所述可見光光束和所述雷達激光光束準直出射。

8、在該方式中，通過聚焦透鏡和第二準直透鏡的配合使用，確保了不同波長的光束在各自的焦點位置成像，然后被準直出射，避免第二準直透鏡存在位置色差導致光束重合性差的問題，提高了系統的光學性能和標定精度。

9、可選地，所述可見光輸出單元包括可見光光源和成像鏡頭；所述可見光光源，用于產生并輸出所述可見光光束；所述成像鏡頭，用于將所述可見光光源輸出的所述可見光光束成像在所述二向色鏡上。

10、在該方式中，使用可見光光源產生可見光光束，提高了光源的穩定性和光束的質量，通過成像鏡頭將可見光光束精確成像在二向色鏡上，進一步確保了光束的同軸性和標定的準確性。

11、可選地，所述待測激光雷達輸出的所述雷達激光光束的出光方向和所述可見光輸出單元輸出的所述可見光光束的出光方向垂直，且所述二向色鏡和所述可見光輸出單元輸出的所述可見光光束的出光方向成45°。

12、在該方式中，通過設定二向色鏡的角度以改變可見光光束方向，確保雷達激光光束和可見光光束同軸出射。

13、可選地，所述聚焦透鏡和所述第二準直透鏡的位置滿足以下關系：

14、d1＝a+b

15、

16、式中，d1為所述聚焦透鏡和所述第二準直透鏡的距離，d2為所述聚焦透鏡和所述二向色鏡的距離，a為所述第二準直透鏡在所述雷達激光光束的波長對應的焦距，b為所述第二準直透鏡在所述可見光光束的波長對應的焦距，c為所述聚焦透鏡在所述可見光光束的波長對應的焦距。

17、在該方式中，調節所述聚焦透鏡和所述第二準直透鏡的位置實現雷達激光光束和可見光光束均能位于各自的準直焦點上，提高了光束重合效果。

18、可選地，所述可見光光源為半導體激光器。

19、半導體激光器具有體積小、能耗低、壽命長等優點，提高了系統的便攜性和經濟性。

20、可選地，所述第一準直單元包括第一準直透鏡，所述待測激光雷達輸出的所述雷達激光光束經過所述第一準直透鏡準直后輸入到所述光學合束單元。

21、在該方式中，通過第一準直透鏡對雷達激光光束進行準直，減少雷達激光光束發射角、實現對雷達激光光束的準直作用，這樣就能保證照射到目標物體上的激光能量能滿足測試需求。

技術特征：

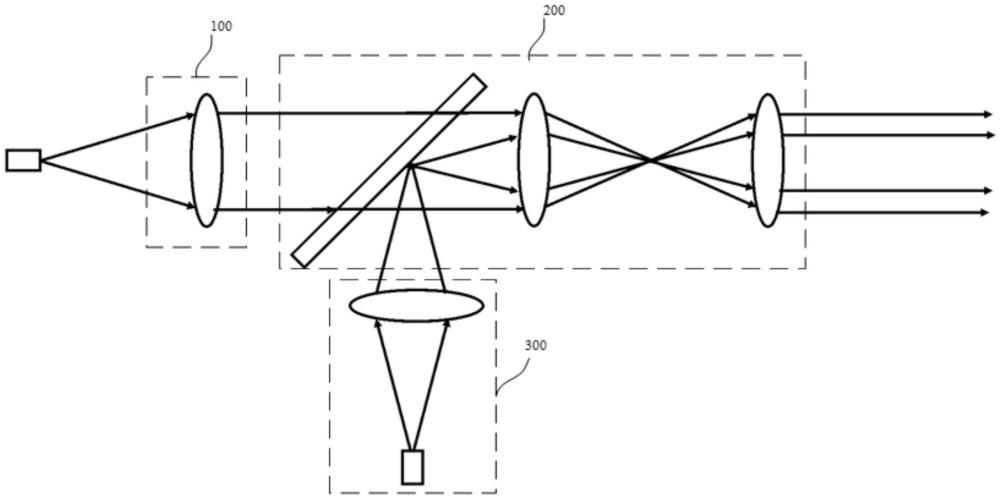

1.一種激光雷達出光位置標定系統，其特征在于，包括第一準直單元(100)、可見光輸出單元(300)和光學合束單元(200)；

2.根據權利要求1所述的激光雷達出光位置標定系統，其特征在于，所述光學合束單元(200)包括二向色鏡(3)和第二準直單元；

3.根據權利要求2所述的激光雷達出光位置標定系統，其特征在于，所述第二準直單元包括聚焦透鏡(4)和第二準直透鏡(5)；

4.根據權利要求2或3所述的激光雷達出光位置標定系統，其特征在于，所述可見光輸出單元(300)包括可見光光源(6)和成像鏡頭(7)；

5.根據權利要求2所述的激光雷達出光位置標定系統，其特征在于，所述待測激光雷達輸出的所述雷達激光光束的出光方向和所述可見光輸出單元(300)輸出的所述可見光光束的出光方向垂直，且所述二向色鏡(3)和所述可見光輸出單元(300)輸出的所述可見光光束的出光方向成45°。

6.根據權利要求3所述的激光雷達出光位置標定系統，其特征在于，所述聚焦透鏡(4)和所述第二準直透鏡(5)的位置滿足以下關系：

7.根據權利要求4所述的激光雷達出光位置標定系統，其特征在于，所述可見光光源(6)為半導體激光器。

8.根據權利要求1所述的激光雷達出光位置標定系統，其特征在于，所述第一準直單元(100)包括第一準直透鏡(2)，所述待測激光雷達輸出的所述雷達激光光束經過所述第一準直透鏡(2)準直后輸入到所述光學合束單元(200)。

技術總結
本發明涉及雷達測試技術領域，公開了一種激光雷達出光位置標定系統，該系統包括第一準直單元、可見光輸出單元和光學合束單元；所述第一準直單元，用于將待測激光雷達輸出的雷達激光光束進行準直，并將準直后的所述雷達激光光束輸入到所述光學合束單元，其中，所述雷達激光光束為不可見光；所述可見光輸出單元，用于產生可見光光束，并將所述可見光光束輸出到所述光學合束單元；所述光學合束單元，用于改變所述可見光光束的出射方向，使所述可見光光束和所述雷達激光光束準直且同軸出射。本發明可以降低激光雷達對準調試的設備成本。

技術研發人員：劉陳晨,孫笑晨,顧林棚
受保護的技術使用者：杭州洛微科技有限公司
技術研發日：
技術公布日：2025/4/28
