本技術涉及汽車電路控制，具體地涉及一種電池包采集線斷線檢測方法、裝置及設備。

背景技術：

1、電池管理系統（battery?management?system，bms）是安裝在汽車電池包附近的一種控制器，通過對電池的電壓、電流、溫度進行實時監測，從而實現對電池的絕緣檢測、熱管理、電池單體均衡管理、熱失控報警、充放電功率計算、soc&soh計算等功能。

2、電池包中包含多個電池單體。電池管理系統通過連接在各個電池單體正負極的采集線獲取電池包單體電壓，以實現對電池的監測。但是當采集線發生斷線時，需要對斷線的采集線進行正確識別，從而能夠有效篩除無效電壓，輔助汽車售后進行故障處理。

3、但是在相關技術中的斷線識別方法，僅適用于單根采集線發生斷線情況，當發生多根采集線斷線的情況時，則無法識別中間采集線是否發生斷線。

技術實現思路

1、本發明實施例提供了一種電池包采集線斷線檢測、裝置及設備，用以解決現有技術中bms無法識別多根采集線斷線的問題。

2、第一方面，本發明實施例提供了一種電池包采集線斷線檢測方法，其特征在于，所述方法包括：

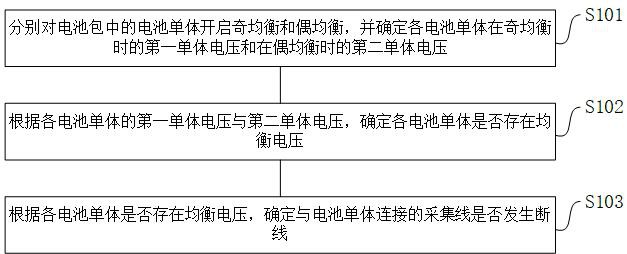

3、分別對電池包中的電池單體開啟奇均衡和偶均衡，并確定各所述電池單體在奇均衡時的第一單體電壓和在偶均衡時的第二單體電壓；

4、根據各所述電池單體的第一單體電壓與第二單體電壓，確定各所述電池單體是否存在均衡電壓；

5、根據各所述電池單體是否存在均衡電壓，確定與所述電池單體連接的采集線是否發生斷線。

6、可選的，所述根據各所述電池單體是否存在均衡電壓，確定與所述電池單體連接的采集線是否發生斷線，包括：

7、通過第一電池單體是否存在均衡電壓，確定與所述第一電池單體相連接的第一采集線和第二采集線是否發生斷線；

8、通過第二電池單體與第三電池單體是否存在均衡電壓，確定共同與所述第二電池單體和所述第三電池單體相連接的第三采集線是否發生斷線；

9、通過第四電池單體與第五電池單體是否存在均衡電壓，確定與所述第五電池單體相連接的第四采集線是否發生斷線；

10、其中，所述第一電池單體為連接于所述電池包首端的第一顆電池單體，所述第二電池單體和所述第三電池單體為連接于所述電池包中段的任意兩顆相鄰的電池單體，所述第五電池單體為連接于電池包尾端的最后一顆電池單體，所述第四電池單體為與所述第五電池單體相鄰的電池單體；

11、所述第一采集線為單獨與所述第一電池單體相連接的采集線，所述第二采集線為共同與所述第一電池單體和與所述第一電池單體相鄰電池單體相連接的采集線。

12、可選的，所述通過第一電池單體是否存在均衡電壓，確定與所述第一電池單體相連接的第一采集線和第二采集線是否發生斷線，包括：

13、確定所述第一電池單體是否存在均衡電壓；

14、當所述第一電池單體存在均衡電壓時，則確定與所述第一電池單體相連接的所述第一采集線和所述第二采集線未發生斷線；

15、當所述第一電池單體不存在均衡電壓時，通過所述第一電池單體的第一單體電壓和第二單體電壓確定所述第一電池單體在奇偶均衡時的壓差是否大于預設值；

16、當所述第一電池單體在奇偶均衡時的壓差不大于所述預設值，則確定所述第一采集線斷線；

17、當所述第一電池單體在奇偶均衡時的壓差大于所述預設值，則確定所述第二采集線斷線。

18、可選的，所述確定所述第一采集線斷線之后，所述方法還包括：

19、確定所述第一電池單體在偶均衡時的第二單體電壓是否為零；

20、當所述第一電池單體在偶均衡時的第二單體電壓不為零時，則確定所述第二采集線未斷線；

21、當所述第一電池單體在偶均衡時的第二單體電壓為零時，則確定所述第二采集線斷線。

22、可選的，所述通過第二電池單體與第三電池單體是否存在均衡電壓，確定共同與所述第二電池單體和所述第三電池單體相連接的第三采集線是否發生斷線，包括：

23、確定所述第二電池單體和所示第三電池單體是否存在均衡電壓；

24、當所述第二電池單體和所述第三電池單體均不存在均衡電壓時，則確定所述第三采集線發生斷線；

25、當所述第二電池單體和所述第三電池單體中任一電池單體，或兩個電池單體均存在均衡電壓時，則確定所述第三采集線未發生斷線。

26、可選的，所述通過第四電池單體與第五電池單體是否存在均衡電壓，確定與所述第五電池單體相連接的第四采集線是否發生斷線，包括：

27、確定所述第四電池單體和所示第五電池單體是否存在均衡電壓；

28、當所述第四電池單體存在均衡電壓，且所述第五電池單體不存在均衡電壓時，則確定所述第四采集線發生斷線。

29、第二方面，本發明實施例提供了一種電池包采集線斷線檢測裝置，所述裝置包括：

30、均衡模塊，分別對電池包中的電池單體開啟奇均衡和偶均衡，并確定各所述電池單體在奇均衡時的第一單體電壓和在偶均衡時的第二單體電壓；

31、第一確定模塊，根據各所述電池單體的第一單體電壓與第二單體電壓，確定各所述電池單體是否存在均衡電壓；

32、第二確定模塊，根據各所述電池單體是否存在均衡電壓，確定與所述電池單體連接的采集線是否發生斷線。

33、可選的，所述根據各所述電池單體是否存在均衡電壓，確定與所述電池單體連接的采集線是否發生斷線，包括：

34、通過第一電池單體是否存在均衡電壓，確定與所述第一電池單體相連接的第一采集線和第二采集線是否發生斷線；

35、通過第二電池單體與第三電池單體是否存在均衡電壓，確定共同與所述第二電池單體和所述第三電池單體相連接的第三采集線是否發生斷線；

36、通過第四電池單體與第五電池單體是否存在均衡電壓，確定與所述第五電池單體相連接的第四采集線是否發生斷線；

37、其中，所述第一電池單體為連接于所述電池包首端的第一顆電池單體，所述第二電池單體和所述第三電池單體為連接于所述電池包中段的任意兩顆相鄰的電池單體，所述第五電池單體為連接于電池包尾端的最后一顆電池單體，所述第四電池單體為與所述第五電池單體相鄰的電池單體；

38、所述第一采集線為單獨與所述第一電池單體相連接的采集線，所述第二采集線為共同與所述第一電池單體和與所述第一電池單體相鄰電池單體相連接的采集線。

39、第三方面，本發明實施例提供了一種電子設備，包括：

40、至少一個處理器；以及

41、與所述處理器通信連接的至少一個存儲器，其中：

42、所述存儲器存儲有可被所述處理器執行的程序指令，所述處理器調用所述程序指令能夠執行如第一方面任一項所述的方法。

43、第四方面，本發明實施例提供了一種存儲介質，所述存儲介質包括存儲的程序，其中，在所述程序運行時控制所述存儲介質所在設備執行第一方面任一項所述的方法。

44、在本發明實施例中，基于bms系統中的電路特性，通過分別對電池包中的電池單體開啟奇均衡和偶均衡，以改變電池包中均衡電流的流向，從而檢測電池單體的均衡電壓。同時通過檢測各電池單體的均衡電壓，基于采集線未發生斷線的情況，從而通過各電池單體均衡電壓的情況判斷其是否發生了斷線，這樣能夠有效識別單根采集線斷線的情況，以及連續多根采集線斷線的情況。
