本技術涉及中空纖維膜組件設備，具體是一種中空纖維膜組件的清洗裝置。

背景技術：

1、中空纖維膜組件利用其內部的中空纖維來實現過濾的功能，通過在中空纖維膜組件的一端連接進液閥門，另一端接出液閥門，實現渾水的水循環，在中空纖維一端設置存水區，通過存水區一側連通管道，利用壓力將存水區的水液吸出，即可利用中空纖維膜進行過濾工作。在中空纖維膜組件進行清潔時，常見的方式是反沖洗的方式，即往存水區加壓，將凈化后的水液從中空纖維膜內部向外擴散，使中空纖維膜表面的雜質脫落，然后經過該過程，即可將中空纖維膜表面的雜質去除，在此過程中，雜質的去除效果較差，需要較久時間才能使中空纖維膜表面的大多數雜質與中空纖維膜進行分離。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種中空纖維膜組件的清洗裝置，其能夠解決上述現在技術中的問題。

2、本實用新型是通過以下技術方案來實現的：本實用新型的一種中空纖維膜組件的清洗裝置，包括筒體，所述筒體頂部設置有第一閥門，所述筒體另一側設置有第二閥門，所述筒體端部設置有第三閥門，所述筒體內設置有中空纖維膜組件其特征在于，所述筒體靠近所述第一閥門的部位連接有配合筒體，所述配合筒體內設置有內腔，所述內腔內滑動的設置有滑動塊，所述配合筒體一側設置有使所述滑動塊進行伸縮的伸縮組件，所述配合筒體內設置有多個導氣管，所述導氣管與所述內腔連通設置。

3、進一步的技術方案，所述配合筒體一側設置有網板，所述網板內設置有多個網孔，所述網板位于所述筒體內部一側，所述網孔與所述內腔連通設置，所述導氣管與供氣管道連通。

4、進一步的技術方案，所述滑動塊靠近所述網板一側設置有多個斜槽。

5、進一步的技術方案，所述斜槽傾斜設置。

6、進一步的技術方案，伸縮組件包括設置于所述配合筒體一側的固定盤，所述滑動塊一側設置有多個導桿，所述導桿滑動的穿過所述固定盤，所述滑動塊一側還設置有外螺紋軸，所述外螺紋軸穿過所述固定盤，所述固定盤上設置有帶動所述外螺紋軸伸縮移動的螺紋配合結構，所述固定盤和配合筒體之間設置有連接結構。

7、進一步的技術方案，螺紋配合結構包括轉動的設置于所述固定盤內的內螺紋筒，所述外螺紋軸穿過所述內螺紋筒，所述外螺紋軸與所述內螺紋筒螺紋配合連接，所述固定盤一側設置有使所述內螺紋筒進行轉動的動力組合件。

8、進一步的技術方案，動力組合件包括電機，所述電機一側動力連接設置有主動齒輪，所述內螺紋筒外表面設置有從動齒輪，所述主動齒輪與所述從動齒輪嚙合設置。

9、進一步的技術方案，連接結構包括設置于所述配合筒體一側的多個螺栓，所述螺栓的螺桿部位穿過所述固定盤后與所述配合筒體螺紋配合連接，所述螺栓外表面螺紋配合連接設置有螺母，所述螺母將所述固定盤相抵于所述螺栓的螺帽部位。

10、本實用新型的有益效果是：

11、一、通過設置了斜槽，使所述斜槽靠近所述導氣管，在所述滑動塊移動之后，使所述斜槽逐漸將內腔和導氣管進行連通，使空氣逐漸的從所述網板內的網孔溢出形成氣泡，利用氣泡對所述筒體內的中空纖維膜組件進行沖擊，使其表面的雜質脫落，進一步提高了反沖洗時中空纖維膜組件的清洗效果。

技術特征：

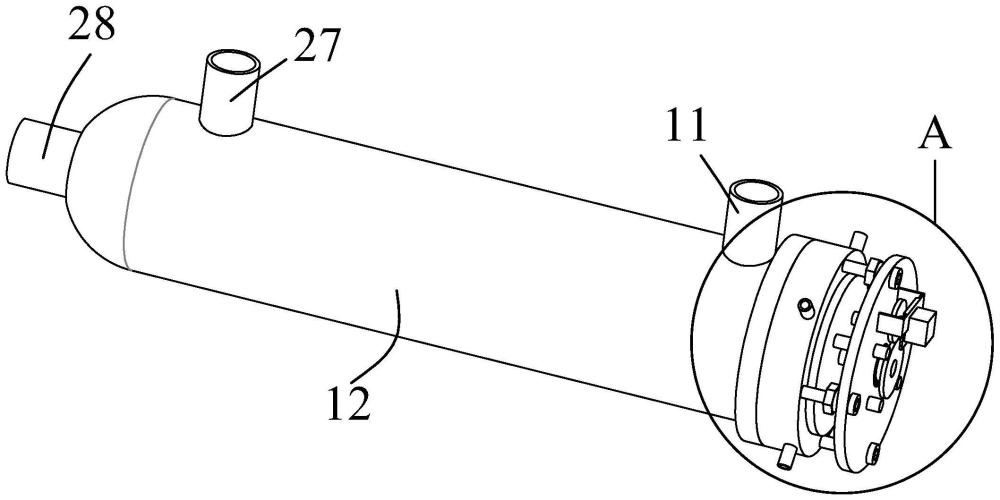

1.一種中空纖維膜組件的清洗裝置，包括筒體(12)，所述筒體(12)頂部設置有第一閥門(11)，所述筒體(12)另一側設置有第二閥門(27)，所述筒體(12)端部設置有第三閥門(28)，所述筒體(12)內設置有中空纖維膜組件其特征在于，所述筒體(12)靠近所述第一閥門(11)的部位連接有配合筒體(26)，所述配合筒體(26)內設置有內腔(14)，所述內腔(14)內滑動的設置有滑動塊(13)，所述配合筒體(26)一側設置有使所述滑動塊(13)進行伸縮的伸縮組件，所述配合筒體(26)內設置有多個導氣管(25)，所述導氣管(25)與所述內腔(14)連通設置。

2.根據權利要求1所述的一種中空纖維膜組件的清洗裝置，其特征在于：所述配合筒體(26)一側設置有網板(32)，所述網板(32)內設置有多個網孔(33)，所述網板(32)位于所述筒體(12)內部一側，所述網孔(33)與所述內腔(14)連通設置，所述導氣管(25)與供氣管道連通。

3.根據權利要求2所述的一種中空纖維膜組件的清洗裝置，其特征在于：所述滑動塊(13)靠近所述網板(32)一側設置有多個斜槽(31)。

4.根據權利要求3所述的一種中空纖維膜組件的清洗裝置，其特征在于：所述斜槽(31)傾斜設置。

5.根據權利要求1所述的一種中空纖維膜組件的清洗裝置，其特征在于：伸縮組件包括設置于所述配合筒體(26)一側的固定盤(17)，所述滑動塊(13)一側設置有多個導桿(18)，所述導桿(18)滑動的穿過所述固定盤(17)，所述滑動塊(13)一側還設置有外螺紋軸(21)，所述外螺紋軸(21)穿過所述固定盤(17)，所述固定盤(17)上設置有帶動所述外螺紋軸(21)伸縮移動的螺紋配合結構，所述固定盤(17)和配合筒體(26)之間設置有連接結構。

6.根據權利要求5所述的一種中空纖維膜組件的清洗裝置，其特征在于：螺紋配合結構包括轉動的設置于所述固定盤(17)內的內螺紋筒(19)，所述外螺紋軸(21)穿過所述內螺紋筒(19)，所述外螺紋軸(21)與所述內螺紋筒(19)螺紋配合連接，所述固定盤(17)一側設置有使所述內螺紋筒(19)進行轉動的動力組合件。

7.根據權利要求6所述的一種中空纖維膜組件的清洗裝置，其特征在于：動力組合件包括電機(23)，所述電機(23)一側動力連接設置有主動齒輪(24)，所述內螺紋筒(19)外表面設置有從動齒輪(22)，所述主動齒輪(24)與所述從動齒輪(22)嚙合設置。

8.根據權利要求5所述的一種中空纖維膜組件的清洗裝置，其特征在于：連接結構包括設置于所述配合筒體(26)一側的多個螺栓(15)，所述螺栓(15)的螺桿部位穿過所述固定盤(17)后與所述配合筒體(26)螺紋配合連接，所述螺栓(15)外表面螺紋配合連接設置有螺母(16)，所述螺母(16)將所述固定盤(17)相抵于所述螺栓(15)的螺帽部位。

技術總結
本技術公開了一種中空纖維膜組件的清洗裝置，包括筒體，所述筒體頂部設置有第一閥門，所述筒體另一側設置有第二閥門，所述筒體端部設置有第三閥門，所述筒體內設置有中空纖維膜組件其特征在于，所述筒體靠近所述第一閥門的部位連接有配合筒體，所述配合筒體內設置有內腔，所述內腔內滑動的設置有滑動塊，所述配合筒體一側設置有使所述滑動塊進行伸縮的伸縮組件，所述配合筒體內設置有多個導氣管，所述導氣管與所述內腔連通設置，通過導氣管與供氣管道進行連通，使導氣管朝向內腔內通入空氣，空氣穿過網孔后形成氣泡，對筒體內部的中空纖維膜組件表面的雜質進行沖擊，使中空纖維膜組件在反沖洗的過程中雜質更容易從中空纖維膜組件脫落。

技術研發人員：唐建強
受保護的技術使用者：浙江華強環境科技有限公司
技術研發日：20240412
技術公布日：2025/4/28
