本發明涉及電機在線診斷領域，尤其涉及一種五相電機開路故障診斷方法。

背景技術：

1、近年來，隨著低空經濟的迅速崛起，無人機技術在物流運輸、農業監測和環境保護等領域的應用日益廣泛。作為低空經濟的核心組成部分，無人機的性能和可靠性直接影響到相關行業的效率與安全。而在無人機的電機驅動系統中，電機的在線故障診斷尤為重要，尤其是繞組開路故障可能導致無人機失去動力或控制，進而引發嚴重事故。目前，大多數現有的在線診斷方法依賴于定期檢查和人工維護，無法實現對電機狀態的實時監控，也缺乏及時的應急響應機制。因此，迫切需要一種創新的電機驅動系統開路故障在線診斷技術，以提升無人機的安全性和可靠性，從而為低空經濟的可持續發展提供保障。

2、電機驅動系統故障通常包括繞組故障和功率管故障。現有的電機在線診斷方法根據所選取特征值的不同，可分為信號處理方法、解析模型方法和數據驅動方法。然而，這些方法在實際應用中各有不足。信號處理方法依賴于從復雜信號中提取故障特征，但在高噪聲環境下其診斷精度較低，同時由于計算量大，實時性較差。解析模型方法則需要精確的電機數學模型，但在實際應用中，由于電機的數學模型與實際工況之間存在不可避免的差異，導致其適應性較差，特別是在多參數故障診斷時，往往難以應對復雜的故障情形，且建模過程復雜，需要較高的專業知識。數據驅動方法雖然能基于大量的故障數據建立診斷數據庫，但也要求較高的計算資源，且往往受限于現有的數據采集與處理能力。因此，現有的在線診斷方法在準確性、適應性和實時性方面仍存在改進空間，亟需進一步優化，以適應電機系統多樣化和高實時性的在線診斷需求。

技術實現思路

1、本發明的目的是克服背景技術中存在的上述缺陷，提供一種五相電機開路故障診斷方法，使其不需要故障時的電機參數，不需要添加額外的硬件電路，診斷算法簡單，診斷速度快，防誤診斷能力強，能夠快速精確的診斷出電機的繞組開路故障和功率管開路故障。

2、本發明為解決上述技術問題采用以下技術方案：

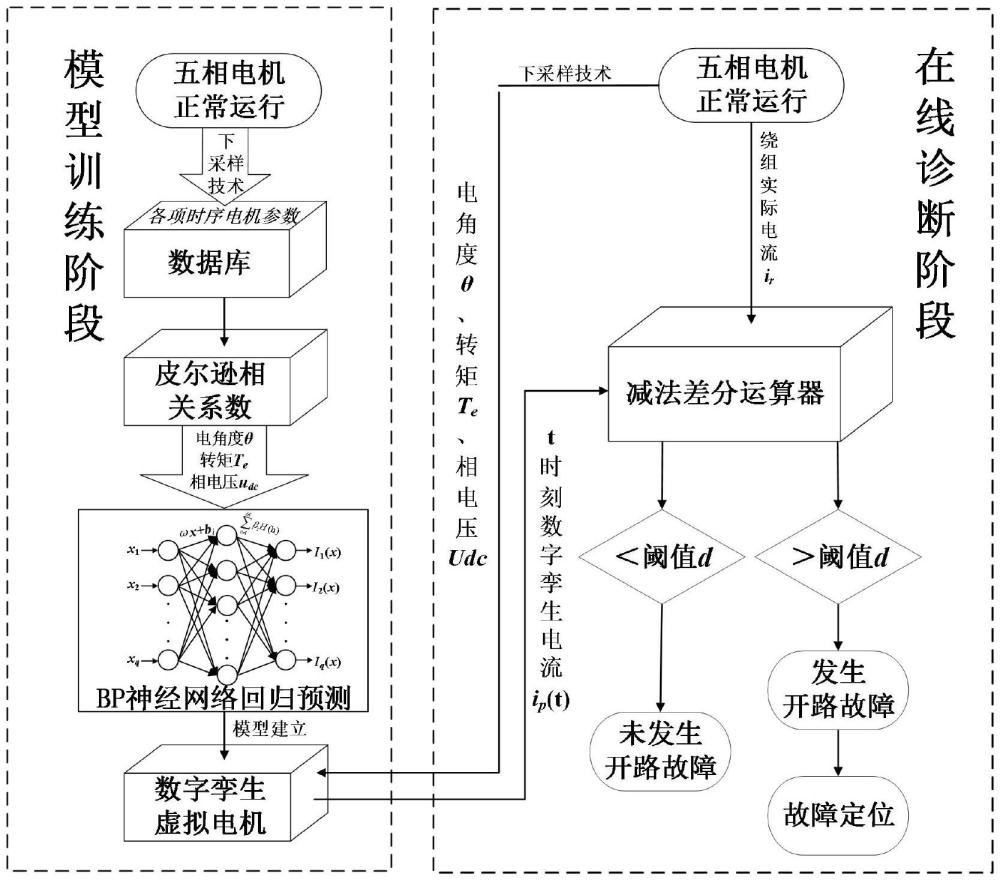

3、一種五相電機開路故障診斷方法，其特征在于，所述診斷方法包括模型訓練階段和在線診斷階段，其具體步驟如下：

4、步驟s1：在模型訓練階段，通過下采樣技術采集五相電機在不同工況下正常運行時的時序電機參數，構建訓練數據庫；

5、步驟s2：在模型訓練階段，利用皮爾遜相關系數對采集到的五相電機參數進行重要性排序，并根據重要性選擇同一時刻的電角度θ(t)、轉矩te(t)和相電壓udc(t)作為bp神經網絡回歸模型的輸入數據；

6、步驟s3：在模型訓練階段，采用在線訓練方式，使用訓練數據庫中正常運行的電角度、轉矩和相電壓數據，結合對應的繞組電流數據作為輸出，通過訓練得到初步的bp神經網絡模型；

7、步驟s4：在在線診斷階段，保存步驟s3中訓練得到的bp神經網絡模型及其參數，并將其作為數字孿生虛擬電機；通過下采樣技術實時采集物理電機在相同時刻的電角度、轉矩和相電壓，將這些數據輸入數字孿生虛擬電機，經過在線訓練更新虛擬電機的繞組電流ipn，n代表五相電機a,b,c,d,e相，并實時更新數字孿生虛擬電機的參數；

8、步驟s5：在在線診斷階段，將物理實體電機運行時的繞組實際電流irn和數字孿生虛擬電機繞組電流ipn進行對比，計算電流殘差ierror_n；

9、步驟s6：在在線診斷階段，通過對電流殘差的差分值δi進行分析，判斷電機是否發生了繞組開路故障或功率管開路故障；

10、步驟s7：在在線診斷階段，記錄故障時刻后的0.5個的電流基波周期的采樣電流值i1和0.75個的電流基波周期的采樣電流值i2，對兩電流值進行加和處理，計算得到診斷變量kn進行故障定位。

11、進一步的，所述步驟s1采用下采樣技術采集電機參數數據構建數據庫時，對采集得到的數據進行預處理，刪除數據庫中的空值并采用z-score方法去除數據庫中明顯的異常值。

12、進一步的，所述步驟s2中通過計算皮爾遜相關系數評估電機各項參數與繞組電流之間的相關性，具體包括以下步驟：

13、步驟s2-1、從數據庫中隨機選擇子集作為樣本集，子集中電機各項參數作為輸入集，對應的繞組電流作為輸出集；

14、步驟s2-2、利用皮爾遜相關系數公式計算各電機參數與繞組電流的相關性系數，公式如下：

15、

16、其中，qi為電機參數樣本，pi為繞組電流樣本，和分別為對應樣本的平均值，rq,p的取值范圍為[-1,1]；

17、步驟s2-3、通過相關性系數的絕對值判斷各電機參數對繞組電流的影響程度，相關性越高，表明該參數對繞組電流的影響越顯著；

18、步驟s2-4、根據計算得到的相關性系數排序，篩選出對繞組電流影響顯著的關鍵電機參數。

19、進一步的，所述步驟s2中的bp神經網絡模型為多隱藏層結構的神經網絡，三層分別為輸入層、隱藏層和輸出層，其中輸入層的輸入端口為3個，a為數據庫中每項電機參數的數據個數，輸入層端口分別為電角度θ(t)、轉矩te(t)和相電壓udc(t)；輸出層的輸出端口為1個，輸出為數字孿生虛擬電機繞組電流ipn；其隱藏層的神經元數為m個，隱藏層的層數為n個，n和m的具體數值根據實際工況進行調整。

20、進一步的，所述步驟s3中采用在線訓練的方式訓練bp神經網絡模型，t時刻輸入的特征量xn為：

21、xn＝[θ(t),te(t),udc(t)]

22、其中xn為數據庫中電角度θ、轉矩te、相電壓udc和前一時刻電機繞組電流的數據集；θ(t)表示數據庫中t時刻電機的電角度；te(t)表示t時刻電機的電角度，udc(t)表示t時刻電機的相電壓；特征量按時間順序依次輸入到bp神經網絡模型中進行模型訓練。

23、進一步的，所述步驟s4中將訓練好的bp神經網絡模型作為數字孿生虛擬電機，并采用下采樣技術實時采集物理實體電機運行時同一時刻的電角度、轉矩和相電壓數據，采集到的實時數據通過流式數據的形式輸入進數字孿生虛擬電機模型中得到數字孿生虛擬電機繞組電流ipn，并通過滑動窗口方法處理歷史數據，模型在每個時間步驟只保留最近一個基波周期的數據點作為在線訓練的實時的訓練集。

24、進一步的，所述步驟s5中在t時刻的電機繞組電流的電流殘差ierror_n為：

25、ierror_n(t)＝irn(t)-ipn(t)

26、其中irn(t)為t時刻物理實體電機繞組實際電流，ipn(t)為t時刻數字孿生虛擬電機繞組電流，所述步驟s6中電機繞組的電流殘差的差分值δi為：

27、

28、其中tn為tn-1后一時刻；

29、對在線診斷的判斷依據為：

30、

31、其中d1為設定的在線診斷閾值。

32、進一步的，所述步驟s7中診斷變量kn的公式為：

33、kn＝i1+i2

34、其中i1為故障后0.5個的電流基波周期的采樣電流值，i2為故障后0.75個的電流基波周期的采樣電流值；

35、對故障定位的判斷依據為：

36、

37、進一步的，所述五相永磁同步電機驅動系統由五相永磁容錯電機和一套五相半橋逆變器構成，功率開關管t1、t2、t3、t4、t5、t6、t7、t8、t9、t10構成了五相半橋逆變器的上下橋臂，逆變器母線端為udc直流供電，所述五相永磁容錯電機采用10槽8極分?jǐn)?shù)槽雙層集中繞組結構，兩相槽間隔電角度為144°，繞組無重疊，轉子采用表貼式永磁體結構，離心高度為5mm。

38、本發明采用以上技術方案與現有技術相比，具有以下有益效果：

39、(1)本發明提供的一種五相電機開路故障診斷方法，無需采集電機各種故障的數據，只需要電機正常運行數據即可對故障進行診斷，極大降低了診斷數據采集的難度。

40、(2)本發明提供的一種五相電機開路故障診斷方法，無需提前了解電機精確的參數即可得到準確的電機繞組電流。

41、(3)本發明提供的一種五相電機開路故障診斷方法，所提出的下采樣技術，能夠非常精確的采集同一時刻下電機的不同參數數據，保證了各參數數據的時間一致性，保證了訓練數據的有效性。

42、(4)本發明提供的一種五相電機開路故障診斷方法，bp神經網絡模型是使用實際運行時的健康數據進行訓練的，因此它可以比基于觀察者的數學模型更準確地復制目標運動的狀態。

43、(5)本發明提供的一種五相電機開路故障診斷方法，采用隨機森林模型提取訓練所需要特征量，無需將所有的特征參數作為輸入，減少了模型訓練時間并且保證了模型的準確性。

44、(6)本發明提供的一種五相電機開路故障診斷方法，其診斷速度極快，診斷算法簡單，優于一般的在線診斷方法，并且不需要制定復雜的閾值。

45、(7)本發明供的一種五相電機開路故障診斷方法，采用電流殘差的差分值作為判斷是否發生故障的標準，具有很強的魯棒性，能夠很好的防止誤診斷。
