本發明涉及擴散板缺陷檢測，尤其涉及一種qd擴散板用缺陷檢測裝置。

背景技術：

1、qd擴散板是用于液晶顯示屏等生產的材料，在現代制造業中，質量控制是確保產品性能和市場競爭力的關鍵因素之一。特別是在擴散板制造領域，產品的表面質量和結構完整性直接影響其光學性能、耐用性和最終用戶的滿意度。因此，高效且全面的缺陷檢測方法對于保證產品質量至關重要。

2、然而，現有的擴散板缺陷檢測裝置大多依賴于高分辨率相機對單一表面(通常是頂面)進行快速掃描，以識別表面缺陷，如劃痕、氣泡等，盡管這種方法在一定程度上能夠滿足基本的質量控制需求，但無法同時處理多個表面的問題，這導致只能提供片面的信息，無法全面評估產品的整體質量。

3、盡管一些較新的系統試圖實現雙面檢測，但它們通常需要將擴散板翻轉兩次，分別對兩面進行掃描。這種方法不僅增加了工藝復雜度，延長了檢測時間，降低了生產效率，并且翻轉操作可能導致額外的機械磨損和誤差，進一步影響檢測結果的一致性和可靠性，此外，忽略了側面可能存在的缺陷，由于擴散板在實際使用中各個方向都可能暴露于外部環境，側面的缺陷同樣會影響其性能和使用壽命。因此，僅僅檢測頂面和底面并不能全面反映產品的質量狀況。

技術實現思路

1、為了克服上述提到的缺點，本發明的目的是提供一種qd擴散板用缺陷檢測裝置。

2、本發明的技術方案為：一種qd擴散板用缺陷檢測裝置，包括有外框、上料組件、出料組件、推板、第一安裝板、下位陣列相機、第二安裝板、上位陣列相機、控制器、轉軸、側位陣列相機、壓緊組件和底面清潔組件，外框作為擴散板的主要檢測腔室，上料組件位于外框右側的位置，出料組件位于外框左側的位置，上料組件與出料組件相對的一部分均插入外框內，上料組件上的皮帶表面均勻間隔連接有多個推板，上料組件與出料組件的支架之間安裝有一塊第一安裝板，第一安裝板頂部安裝有下位陣列相機，下位陣列相機位于上料組件與出料組件之間的間隙處，外框內上部右側安裝有一塊第二安裝板，第二安裝板底部安裝有上位陣列相機，上位陣列相機位于上料組件上方，上料組件、出料組件、上位陣列相機與下位陣列相機均與控制器電性相連，第一安裝板右側對稱轉動式連接有轉軸，轉軸上端均安裝有側位陣列相機，側位陣列相機與控制器電性相連，側位陣列相機上分布有雙面小型相機，支持對擴散板前后面以及左右面的全面檢測，外框內還設有壓緊組件，壓緊組件上設有底面清潔組件。

3、作為更進一步的優選方案，壓緊組件包括有固定架、氣缸、滑動架和壓緊輥，外框內上側對稱安裝有固定架，固定架下側均對稱安裝有氣缸，氣缸與控制器電性相連，氣缸伸縮桿上均連接有滑動架，對稱的兩滑動架之間均轉動式連接有壓緊輥，壓緊輥分別位于上料組件與出料組件上方。

4、作為更進一步的優選方案，底面清潔組件包括有轉桿、支撐桿、齒條、齒輪、螺旋軸、連接架和下位清潔輥，右側的滑動架上均轉動式連接有轉桿，右側的滑動架右側均連接有支撐桿，支撐桿上滑動式連接有齒條，轉桿下端與相鄰的齒條轉動式相連，轉軸上端均連接有齒輪，齒輪與相鄰的齒條嚙合，轉軸下端均連接有螺旋軸，螺旋軸上均螺紋式連接有連接架，連接架之間轉動式連接有下位清潔輥。

5、作為更進一步的優選方案，還包括有導向桿、升降架、緩沖彈簧和上位清潔輥，第二安裝板右側對稱連接有導向桿，兩導向桿之間滑動式連接有升降架，導向桿上均套有緩沖彈簧，緩沖彈簧上下端分別與升降架和第二安裝板相連，升降架下側轉動式連接有上位清潔輥，上位清潔輥的高度略高于推板，并位于上位陣列相機的右側。

6、作為更進一步的優選方案，還包括有固定板、移動架、矯正桿、滑槽、拉伸彈簧和復位彈簧，外框內位于第二安裝板右側的位置安裝有固定板，固定板底部滑動式連接有移動架，移動架前后側與固定板之間均連接有復位彈簧，移動架右側對稱滑動式連接有用于矯正擴散板擺放位置的矯正桿，矯正桿與移動架內部之間均連接有拉伸彈簧，固定板右側對稱連接有滑槽，矯正桿頂面呈圓弧狀，其抵住滑槽底面右側，使拉伸彈簧處于拉伸狀態，滑槽內左側開設有斜向的凹槽，矯正桿與凹槽配合。

7、作為更進一步的優選方案，矯正桿的下端采用硅膠材質。

8、作為更進一步的優選方案，還包括有側位架、矯正輥、斜板、推動桿、滑動桿和拉力彈簧，固定板底部對稱滑動式連接有側位架，側位架底部呈一字型排列間隔轉動式連接有多個矯正輥，用于矯正擴散板的居中位置，側位架上側均連接有斜板，移動架兩側壁上均滑動式連接有推動桿，推動桿內部設置有彈性件，彈性件另一端與移動架內部連接，推動桿與斜板的斜面接觸配合，斜板左側均開設有斜缺口，斜缺口與推動桿對齊，側位架頂部均連接有滑動桿，滑動桿與固定板滑動式相連，兩滑動桿之間連接有拉力彈簧。

9、作為更進一步的優選方案，還包括有支撐板、萬向輪和支腳，上料組件支架與出料組件支架的底部四個角以及外框底部四個角均安裝有支撐板，支撐板底部一側均安裝有萬向輪，支撐板底部另一側均通過螺栓連接有支腳。

10、有益效果是：1、本裝置通過上位陣列相機、下位陣列相機和側位陣列相機實現了對擴散板頂面、底面以及前后左右側面的全面掃描與檢測，確保了缺陷檢測的全面性和準確性，并且只有側位陣列相機需要水平的轉動調整角度，整個檢測過程能夠提供較高的穩定性。

11、2、壓緊輥通過氣缸控制其上下移動，能夠有效地抵住擴散板頂部，確保擴散板在檢測以及跨越上料組件與出料組件之間的間隙過程中，不會因底部缺乏支撐而出現翹邊或位置偏移的現象，保證了擴散板在整個輸送和檢測過程中的穩定性。

12、3、本裝置通過設置下位清潔輥與上位清潔輥，能夠在檢測前徹底清除擴散板表面的雜質，避免因雜質導致的誤判，保證檢測結果的真實可靠。

13、4、本裝置通過設置矯正桿與矯正輥，能夠有效調整擴散板居中位置，以及水平放置的角度，確保其在檢測過程中保持居中和平行狀態，從而提高檢測精度。

技術特征：

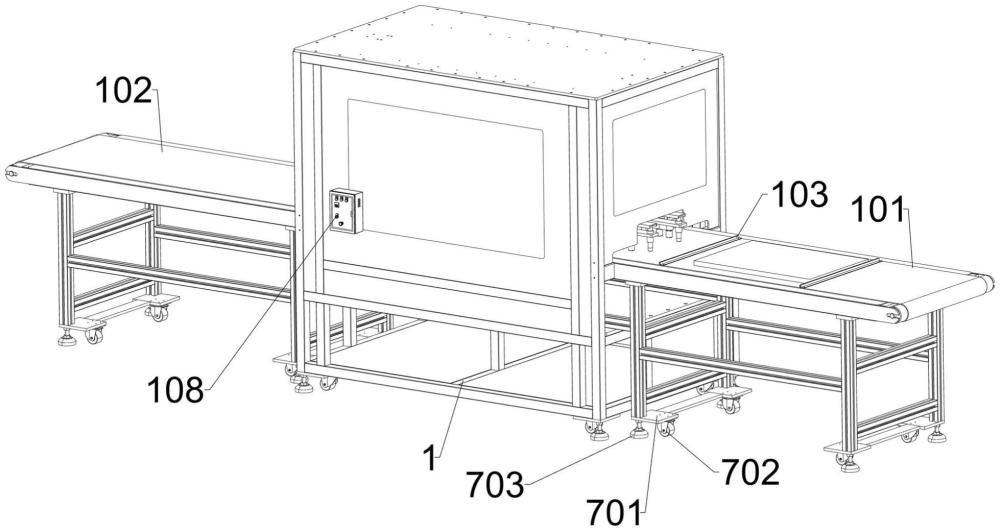

1.一種qd擴散板用缺陷檢測裝置，其特征是，包括有外框(1)、上料組件(101)、出料組件(102)、推板(103)、第一安裝板(104)、下位陣列相機(105)、第二安裝板(106)、上位陣列相機(107)、控制器(108)、轉軸(304)、側位陣列相機(306)、壓緊組件和底面清潔組件，外框(1)作為擴散板的主要檢測腔室，上料組件(101)位于外框(1)右側的位置，出料組件(102)位于外框(1)左側的位置，上料組件(101)與出料組件(102)相對的一部分均插入外框(1)內，上料組件(101)上的皮帶表面均勻間隔連接有多個推板(103)，上料組件(101)與出料組件(102)的支架之間安裝有一塊第一安裝板(104)，第一安裝板(104)頂部安裝有下位陣列相機(105)，下位陣列相機(105)位于上料組件(101)與出料組件(102)之間的間隙處，外框(1)內上部右側安裝有一塊第二安裝板(106)，第二安裝板(106)底部安裝有上位陣列相機(107)，上位陣列相機(107)位于上料組件(101)上方，上料組件(101)、出料組件(102)、上位陣列相機(107)與下位陣列相機(105)均與控制器(108)電性相連，第一安裝板(104)右側對稱轉動式連接有轉軸(304)，轉軸(304)上端均安裝有側位陣列相機(306)，側位陣列相機(306)與控制器(108)電性相連，側位陣列相機(306)上分布有雙面小型相機，支持對擴散板前后面以及左右面的全面檢測，外框(1)內還設有壓緊組件，壓緊組件上設有底面清潔組件。

2.根據權利要求1所述的一種qd擴散板用缺陷檢測裝置，其特征是，壓緊組件包括有固定架(201)、氣缸(202)、滑動架(203)和壓緊輥(204)，外框(1)內上側對稱安裝有固定架(201)，固定架(201)下側均對稱安裝有氣缸(202)，氣缸(202)與控制器(108)電性相連，氣缸(202)伸縮桿上均連接有滑動架(203)，對稱的兩滑動架(203)之間均轉動式連接有壓緊輥(204)，壓緊輥(204)分別位于上料組件(101)與出料組件(102)上方。

3.根據權利要求2所述的一種qd擴散板用缺陷檢測裝置，其特征是，底面清潔組件包括有轉桿(301)、支撐桿(302)、齒條(303)、齒輪(305)、螺旋軸(307)、連接架(308)和下位清潔輥(309)，右側的滑動架(203)上均轉動式連接有轉桿(301)，右側的滑動架(203)右側均連接有支撐桿(302)，支撐桿(302)上滑動式連接有齒條(303)，轉桿(301)下端與相鄰的齒條(303)轉動式相連，轉軸(304)上端均連接有齒輪(305)，齒輪(305)與相鄰的齒條(303)嚙合，轉軸(304)下端均連接有螺旋軸(307)，螺旋軸(307)上均螺紋式連接有連接架(308)，連接架(308)之間轉動式連接有下位清潔輥(309)。

4.根據權利要求3所述的一種qd擴散板用缺陷檢測裝置，其特征是，還包括有導向桿(401)、升降架(402)、緩沖彈簧(403)和上位清潔輥(404)，第二安裝板(106)右側對稱連接有導向桿(401)，兩導向桿(401)之間滑動式連接有升降架(402)，導向桿(401)上均套有緩沖彈簧(403)，緩沖彈簧(403)上下端分別與升降架(402)和第二安裝板(106)相連，升降架(402)下側轉動式連接有上位清潔輥(404)，上位清潔輥(404)的高度略高于推板(103)，并位于上位陣列相機(107)的右側。

5.根據權利要求4所述的一種qd擴散板用缺陷檢測裝置，其特征是，還包括有固定板(501)、移動架(502)、矯正桿(503)、滑槽(504)、拉伸彈簧(505)和復位彈簧(506)，外框(1)內位于第二安裝板(106)右側的位置安裝有固定板(501)，固定板(501)底部滑動式連接有移動架(502)，移動架(502)前后側與固定板(501)之間均連接有復位彈簧(506)，移動架(502)右側對稱滑動式連接有用于矯正擴散板擺放位置的矯正桿(503)，矯正桿(503)與移動架(502)內部之間均連接有拉伸彈簧(505)，固定板(501)右側對稱連接有滑槽(504)，矯正桿(503)頂面呈圓弧狀，其抵住滑槽(504)底面右側，使拉伸彈簧(505)處于拉伸狀態，滑槽(504)內左側開設有斜向的凹槽，矯正桿(503)與凹槽配合。

6.根據權利要求5所述的一種qd擴散板用缺陷檢測裝置，其特征是，矯正桿(503)的下端采用硅膠材質。

7.根據權利要求6所述的一種qd擴散板用缺陷檢測裝置，其特征是，還包括有側位架(601)、矯正輥(602)、斜板(603)、推動桿(604)、滑動桿(606)和拉力彈簧(607)，固定板(501)底部對稱滑動式連接有側位架(601)，側位架(601)底部呈一字型排列間隔轉動式連接有多個矯正輥(602)，用于矯正擴散板的居中位置，側位架(601)上側均連接有斜板(603)，移動架(502)兩側壁上均滑動式連接有推動桿(604)，推動桿(604)內部設置有彈性件，彈性件另一端與移動架(502)內部連接，推動桿(604)與斜板(603)的斜面接觸配合，斜板(603)左側均開設有斜缺口(605)，斜缺口(605)與推動桿(604)對齊，側位架(601)頂部均連接有滑動桿(606)，滑動桿(606)與固定板(501)滑動式相連，兩滑動桿(606)之間連接有拉力彈簧(607)。

8.根據權利要求7所述的一種qd擴散板用缺陷檢測裝置，其特征是，還包括有支撐板(701)、萬向輪(702)和支腳(703)，上料組件(101)支架與出料組件(102)支架的底部四個角以及外框(1)底部四個角均安裝有支撐板(701)，支撐板(701)底部一側均安裝有萬向輪(702)，支撐板(701)底部另一側均通過螺栓連接有支腳(703)。

技術總結
本發明涉及擴散板缺陷檢測技術領域，尤其涉及一種QD擴散板用缺陷檢測裝置。本發明提供了這樣一種QD擴散板用缺陷檢測裝置，包括有外框、上料組件、出料組件、推板、第一安裝板、下位陣列相機、第二安裝板、上位陣列相機、控制器、轉軸、側位陣列相機、壓緊組件和底面清潔組件，外框作為擴散板的主要檢測腔室，上料組件位于外框右側的位置，出料組件位于外框左側的位置。本裝置通過上位陣列相機、下位陣列相機和側位陣列相機實現了對擴散板頂面、底面以及前后左右側面的全面掃描與檢測，確保了缺陷檢測的全面性和準確性，并且只有側位陣列相機需要水平的轉動調整角度，整個檢測過程能夠提供較高的穩定性。

技術研發人員：江思寶,江思國,黃新庚,薛勇,萬江濤,萬玉林
受保護的技術使用者：惠州市銀山光電有限公司
技術研發日：
技術公布日：2025/4/24
