本發明涉及電子式互感器，具體的是一種具有防竊電功能的電子式互感器。

背景技術：

1、電子式互感器是一種配電裝置，由連接到傳輸系統和二次轉換器的一個或多個電壓或電流傳感器組成，用以傳輸正比于被測量的量，供給測量儀器、儀表和繼電保護或控制裝置，在數字接口的情況下，一組電子式互感器共用一臺合并單元完成此功能。

2、根據中國專利公開號cn117198687a，公開了一種電子式電壓互感器，包括本體、底座、相序高壓電容、零序高壓電容以及兩組鎖緊組件；本體包括主體以及連接座，主體具有第一容置腔以及第二容置腔，連接座遠離主體的一側具有兩個金屬插桿，兩個金屬插桿分別與相序高壓電容、零序高壓電容電連接；底座包括座殼、定位環、金屬連接件以及銅鑲件，銅鑲件與金屬連接件電連接；鎖緊組件與座殼滑動連接，且能于第一位置與第二位置之間來回滑動；當鎖緊組件于第一位置時，鎖緊組件鎖緊本體與底座；當鎖緊組件于第二位置時，鎖緊組件解除鎖定，鎖緊組件在座殼與連接座進行配合連接時可以通過滑動實現兩者的快速鎖定，不需要安裝多條螺栓進行固定，避免造成對電壓互感器的損壞。

3、目前，現有的電子式互感器以及上述案件，在使用時，不方便進行循環式絕緣油傳導的問題，易造成內部溫度不均勻問題，同時光纖介導管也不方便進行緩沖保護，因此針對上述問題進行改進。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種具有防竊電功能的電子式互感器。

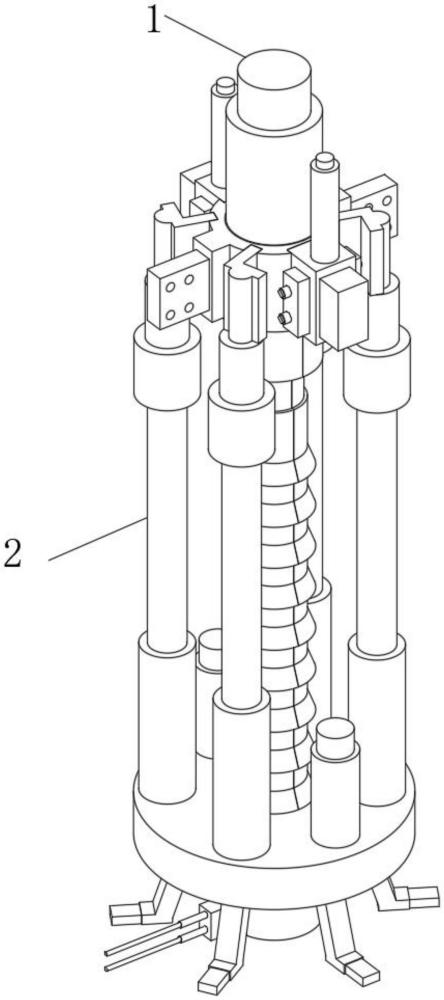

2、本發明解決其技術問題所采用的技術方案是：一種具有防竊電功能的電子式互感器，包括電子互感處理結構和循環油處理結構，所述電子互感處理結構上連通設有循環油處理結構，且電子互感處理結構與循環油處理結構構成循環回路，用于絕緣油的傳輸引導；

3、所述電子互感處理結構包括檢測處理部件和絕緣子，所述絕緣子上固定安裝有檢測處理部件，且檢測處理部件、絕緣子上下貫通，所述絕緣子內設有光纖介導管，光纖介導管的上端與檢測處理部件連通，所述檢測處理部件將電信號轉換為光信號，所述光纖介導管用于光信號的傳輸，所述光纖介導管的下端通過安裝底座連通設有遠傳光纜，所述安裝底座上還固定設有支撐底座，所述支撐底座呈爪狀設計，所述遠傳光纜與外界光電轉換器互連；

4、所述檢測處理部件包括處理器座、第一狀態監控?zé)糇⑿盘杺鲗?dǎo)器和信號接收器，所述信號接收器上設有第二狀態監控?zé)糇鲂盘杺鲗?dǎo)器上設有第一狀態監控?zé)糇倚盘杺鲗?dǎo)器、信號接收器均與檢測處理機構固定連接，所述檢測處理機構上固定設有處理器座，所述處理器座通過導線與信號接收器、信號傳導器電性連接，所述第一狀態監控?zé)糇糜谛盘杺鲗?dǎo)器狀態監測，所述第二狀態監控?zé)糇糜谛盘柦邮掌鳡顟B(tài)檢測。

5、具體的，所述檢測處理機構包括第一繞組、第一連接線座、保護絕緣殼和一次接線端，所述一次接線端與第一連接線座電性連接，且第一連接線座與第一繞組電性連接，所述第一繞組、第一連接線座內置在保護絕緣殼中部，第一繞組套接在鐵芯的上端位置，第二繞組套接在鐵芯的下端位置，所述第二繞組的側端與第二連接線座電性連接，所述第二連接線座的下端設有微處理器，所述微處理器的中心下端設有數字采樣電路器，所述微處理器的下端側部安裝有電光轉換器，數字采樣電路器、電光轉換器、第二連接線座、微處理器均限位固定在防護殼塊內腔位置，所述防護殼塊的上端與保護絕緣殼固定連接，通過檢測處理部件的結構設置，方便進行互感檢測工作，其中檢測處理機構內設置的兩個一次接線端與外界電路進行連接，電流經過第一連接線座到達第一繞組上，且第一繞組繞接在鐵芯上，此時的第二繞組能夠進行互感，且第二繞組通過兩側的第二連接線座與微處理器連通，也構成循環電路，從而進行上部電路的互感檢測工作，且經過數字采樣電路器、電光轉換器的處理，能夠轉換為光信號，經過光纖介導管內的光纖進行傳導，通過安裝底座、遠傳光纜傳導至外界光電轉換器，實現電子互感檢測工作，同時處理器座與微處理器電性連接，能夠進行自檢，經過信號接收器、信號傳導器進行信息傳遞，實現與外界總監測站點的交流，分析用電習慣，從而防止竊電問題的發生。

6、具體的，所述數字采樣電路器與電光轉換器連通，將電信號轉換為光信號傳輸，且電光轉換器的下端與光纖介導管內的光纖連通，用于光信號的傳導處理。

7、具體的，所述循環油處理結構包括連通管路、對接保護管、連通縱管、傳輸泵管、連通泵和注油端座，所述連通泵的上端兩側對稱設有傳輸泵管，所述傳輸泵管的上端連通設有連通縱管，所述連通縱管的上端連通設有對接保護管，所述對接保護管的上端連通設有連通管路，所述連通管路與保護絕緣殼貫通設置，所述連通泵的中心設有管體，且管體與絕緣子貫通設置，電子互感處理結構內保護絕緣殼的下端通過防護殼塊與絕緣子連通，內部存儲絕緣油，且保護絕緣殼與連通管路連通，絕緣子的下端與連通泵通過管體連通，當設備工作時，此時的連通泵開始工作，控制絕緣子內的絕緣油進行循環傳輸，絕緣油經過連通泵到達傳輸泵管上，之后通過連通的連通縱管導排至對接保護管上，對接保護管的上端與連通管路連通，使得絕緣油經過連通管路引導至保護絕緣殼內，從而進行循環，減少內部溫度不均勻的問題。

8、具體的，所述連通泵的上端還設有注油端座，所述注油端座與連通泵連通，所述連通泵通過傳輸泵管、連通縱管、對接保護管與連通管路連通，往保護絕緣殼內導入循環絕緣油。

9、具體的，所述保護絕緣殼的下端與防護殼塊固定連通，且防護殼塊與電光轉換器連接位置存在空隙，防護殼塊通過架體進行電光轉換器的固定，電光轉換器的下端與絕緣子連通固定。

10、具體的，所述一次接線端通過第一連接線座與第一繞組電性連接，且第一繞組的另一側設有對稱的第一連接線座，且對稱的第一連接線座通過對稱的一次接線端與外界電路連接。

11、具體的，所述微處理器與第二連接線座電性連接，且微處理器與數字采樣電路器、電光轉換器電性連接，所述第二繞組的另一側設有對稱的第二連接線座，且兩個第二連接線座與微處理器連通，構成循環回路。

12、具體的，所述光纖介導管上限位設有緩沖保護機構，且緩沖保護機構與絕緣子的中心限位固定。

13、具體的，所述緩沖保護機構包括對接限位盤、支撐臺架、側翼板和液壓緩沖桿，所述對接限位盤下端固定連接有支撐臺架，所述支撐臺架下端側部固定連接有側翼板，所述側翼板下端固定設有液壓緩沖桿，液壓緩沖桿與液壓緩沖座緩沖伸縮連接，所述支撐臺架的中心下端彈性伸縮連接有彈簧緩沖桿，所述對接限位盤與絕緣子限位固定，通過循環油處理結構的結構設置，循環油處理結構內的連通管路與保護絕緣殼連通，且連通管路下端通過對接保護管與連通縱管連通，連通縱管下端與傳輸泵管連通，傳輸泵管通過連通泵與絕緣子連通，從而形成循環油路，在連通泵、傳輸泵管的泵送下，控制內部絕緣油的傳遞，同時注油端座能夠方便后續補油工作，注油端座上部采用單向閥設計，通過旋擰注油端座上的蓋體，即可將絕緣油進行導入工作，從而通過循環油處理結構的結構設置，方便進行循環式絕緣油傳導工作，內部溫度不均勻現象，同時緩沖保護機構的結構設置，能夠進行光纖介導管的緩沖工作，從而加強對光纖介導管內光纖的保護工作，液壓緩沖座與絕緣子固定，當出現振動現象時，此時的液壓緩沖桿能夠與彈簧緩沖桿伸縮配合，同時彈簧緩沖桿也能夠通過彈力吸收振動波，從而加強保護工作，避免設備的振動損壞。

14、本發明的有益效果：

15、一，本發明通過檢測處理部件的結構設置，方便進行互感檢測工作，其中檢測處理機構內設置的兩個一次接線端與外界電路進行連接，電流經過第一連接線座到達第一繞組上，且第一繞組繞接在鐵芯上，此時的第二繞組能夠進行互感，且第二繞組通過兩側的第二連接線座與微處理器連通，也構成循環電路，從而進行上部電路的互感檢測工作，且經過數字采樣電路器、電光轉換器的處理，能夠轉換為光信號，經過光纖介導管內的光纖進行傳導，通過安裝底座、遠傳光纜傳導至外界光電轉換器，實現電子互感檢測工作，同時處理器座與微處理器電性連接，能夠進行自檢，經過信號接收器、信號傳導器進行信息傳遞，實現與外界總監測站點的交流，分析用電習慣，從而防止竊電問題的發生。

16、二，本發明通過循環油處理結構的結構設置，循環油處理結構內的連通管路與保護絕緣殼連通，且連通管路下端通過對接保護管與連通縱管連通，連通縱管下端與傳輸泵管連通，傳輸泵管通過連通泵與絕緣子連通，從而形成循環油路，在連通泵、傳輸泵管的泵送下，控制內部絕緣油的傳遞，同時注油端座能夠方便后續補油工作，注油端座上部采用單向閥設計，通過旋擰注油端座上的蓋體，即可將絕緣油進行導入工作，從而通過循環油處理結構的結構設置，方便進行循環式絕緣油傳導工作，內部溫度不均勻現象，同時緩沖保護機構的結構設置，能夠進行光纖介導管的緩沖工作，從而加強對光纖介導管內光纖的保護工作，液壓緩沖座與絕緣子固定，當出現振動現象時，此時的液壓緩沖桿能夠與彈簧緩沖桿伸縮配合，同時彈簧緩沖桿也能夠通過彈力吸收振動波，從而加強保護工作，避免設備的振動損壞。
