本技術涉及建筑結構，具體是一種型鋼混凝土柱。

背景技術：

1、型鋼混凝土柱是一種由薄壁鋼管和混凝土填充體組合而成的復合結構柱。這種結構結合了鋼材和混凝土的優點，即鋼材的高強度和韌性以及混凝土的良好抗壓能力和耐火性能。通常在型鋼和鋼筋搭建后，根據柱體的形狀進行搭建模板，混凝土澆注后與型鋼、鋼筋等形成對應的混凝土柱。

2、現有專利公告號為cn218881182u公開的一種預制型鋼混凝土柱中，包括有混凝土層、橫梁、契合塊和凸塊，型鋼混凝土柱本體的底部設置有“工”字型的混凝土層，型鋼混凝土柱本體上部的對稱兩側設置有用于與橫梁插接配合的契合塊，型鋼混凝土柱本體設置有契合塊的側面以契合塊為中心開設有對稱的凹槽，橫梁的一端部對稱地設置有可插入凹槽內的凸塊，橫梁通過凸塊插入凹槽內的方式與型鋼混凝土柱本體活動式連接；通過凸塊插入凹槽內和橫梁端部插入契合塊內的配合方式實現橫梁與型鋼混凝土柱本體的垂直連接，該連接方式具有施工操作便捷，連接穩定的優勢。

3、上述型鋼混凝土柱在使用時，為預制梁拼接，影響后續安裝的穩定性，實際使用中，不利于根據實際情況進行澆注使用，需要進行改進。針對以上問題，提出一種型鋼混凝土柱。

技術實現思路

1、本實用新型的目的在于提供一種型鋼混凝土柱，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種型鋼混凝土柱，包括十字板和連接在十字板上的四組端板；

4、所述十字板上穿設有若干個鋼筋，所述鋼筋上設有用于鋼筋穿過的第一固定孔，所述端板上設有用于鋼筋穿過的第二固定孔，所述十字板上安裝有用于對鋼筋固定的定位架體；

5、所述定位架體包括四組定位條，每組所述定位條上均連接若干個定位塊，所述定位條上設有凹槽a，所述定位塊底部設有凹槽b，所述十字板上安裝有用于調節定位條高度的調節件。

6、在一種可選方案中：所述端板遠離十字板一側通過定位螺栓連接加強梁，所述端板上設有與定位螺栓配合的定位螺孔。

7、在一種可選方案中：所述調節件包括升降塊和調節螺桿，所述十字板上設有用于升降塊上下滑動的升降槽，四組所述定位條通過一組升降塊連接，所述十字板上轉動連接有延伸至升降槽內的調節螺桿，所述升降塊上設有與調節螺桿螺紋配合的螺孔。

8、在一種可選方案中：所述定位條靠近升降塊的一側與十字板側壁滑動配合，所述凹槽a遠離升降塊一側與外部連通，一組所述定位條上設有若干個凹槽a。

9、在一種可選方案中：所述調節螺桿頂端連接轉動頭，所述十字板頂部設有用于轉動頭轉動的轉動槽，所述轉動頭頂部設有六角形槽。

10、在一種可選方案中：四組所述端板呈圓周陣列排布，相鄰的所述端板上的第二固定孔設置高度不同。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型中十字板和端板組合成的型鋼可進行預先安裝，之后進行鋼筋的安裝，鋼筋的安裝數量可根據實際需求選擇，鋼筋插接安裝后，可使用定位架體對若干個鋼筋進行固定，限制鋼筋的移動，后續可根據混凝土柱的形狀進行模板的搭建，利于灌注混凝土與型鋼和鋼筋結合，提高型鋼混凝土柱的穩定性；

13、本實用新型中定位架體的高度可進行統一的調節，利于多若干個鋼筋進行統一的定位，同時定位前不影響鋼筋的插接；

14、本實用新型中加強梁可作為型鋼混凝土柱的整體加固，或型鋼混凝土柱的橫向延伸，利于使用。

技術特征：

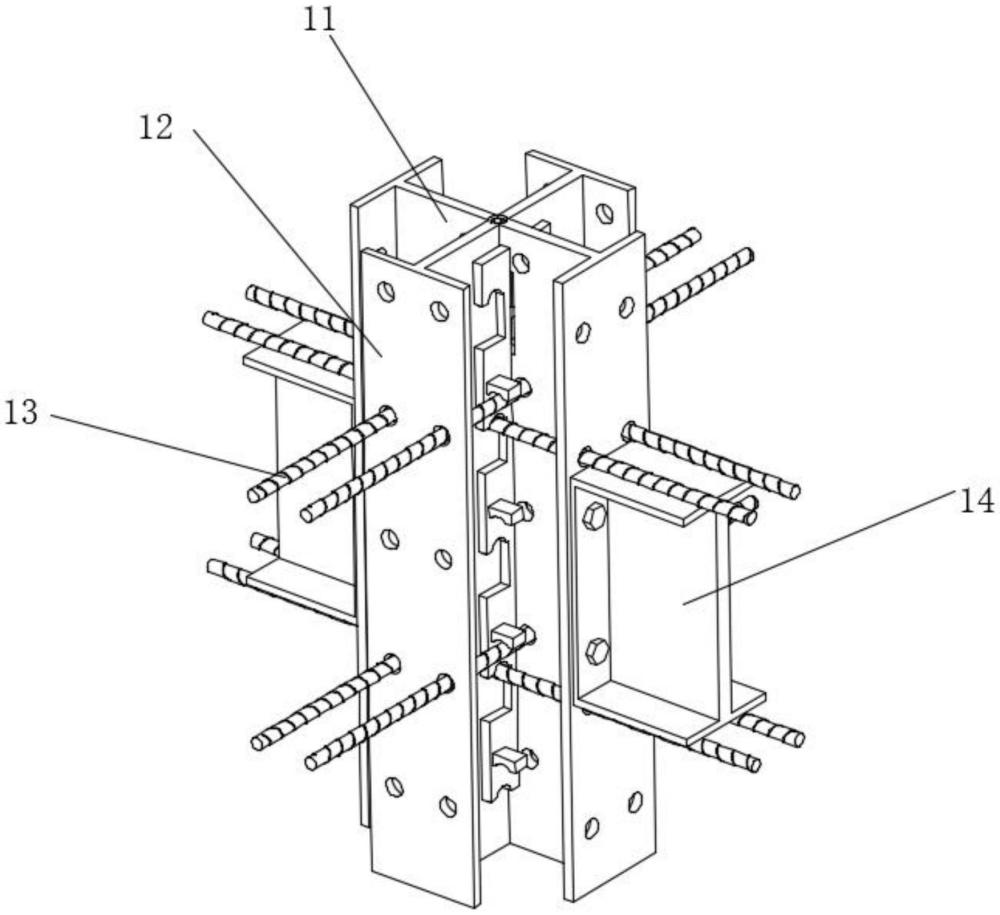

1.一種型鋼混凝土柱，包括十字板(11)和連接在十字板(11)上的四組端板(12)；

2.根據權利要求1所述的一種型鋼混凝土柱，其特征在于：所述端板(12)遠離十字板(11)一側通過定位螺栓連接加強梁(14)，所述端板(12)上設有與定位螺栓配合的定位螺孔。

3.根據權利要求1所述的一種型鋼混凝土柱，其特征在于：所述調節件包括升降塊(20)和調節螺桿(15)，所述十字板(11)上設有用于升降塊(20)上下滑動的升降槽(21)，四組所述定位條(17)通過一組升降塊(20)連接，所述十字板(11)上轉動連接有延伸至升降槽(21)內的調節螺桿(15)，所述升降塊(20)上設有與調節螺桿(15)螺紋配合的螺孔。

4.根據權利要求3所述的一種型鋼混凝土柱，其特征在于：所述定位條(17)靠近升降塊(20)的一側與十字板(11)側壁滑動配合，所述凹槽a(18)遠離升降塊(20)一側與外部連通，一組所述定位條(17)上設有若干個凹槽a(18)。

5.根據權利要求3所述的一種型鋼混凝土柱，其特征在于：所述調節螺桿(15)頂端連接轉動頭，所述十字板(11)頂部設有用于轉動頭轉動的轉動槽，所述轉動頭頂部設有六角形槽。

6.根據權利要求1所述的一種型鋼混凝土柱，其特征在于：四組所述端板(12)呈圓周陣列排布，相鄰的所述端板(12)上的第二固定孔(23)設置高度不同。

技術總結
本技術涉及建筑結構技術領域，具體公開了一種型鋼混凝土柱，包括十字板和連接在十字板上的四組端板；十字板上穿設有若干個鋼筋，鋼筋上設有用于鋼筋穿過的第一固定孔，端板上設有用于鋼筋穿過的第二固定孔，十字板上安裝有用于對鋼筋固定的定位架體；定位架體包括四組定位條，每組定位條上均連接若干個定位塊；本技術中十字板和端板組合成的型鋼可進行預先安裝，之后進行鋼筋的安裝，鋼筋的安裝數量可根據實際需求選擇，鋼筋插接安裝后，可使用定位架體對若干個鋼筋進行固定，限制鋼筋的移動，后續可根據混凝土柱的形狀進行模板的搭建，利于灌注混凝土與型鋼和鋼筋結合，提高型鋼混凝土柱的穩定性。

技術研發人員：鄭燦,王浩,王歡,陶源,李碧茹,丘萍媚
受保護的技術使用者：湖南教建集團有限公司
技術研發日：20240618
技術公布日：2025/4/28
