本發明涉及檢定校準，尤其涉及一種單軌衡校準裝置及校準方法。

背景技術：

1、單軌衡是一種軌道懸掛式稱重計量設備，其主要用于物品在懸掛軌道上傳送過程中的稱重。它廣泛應用于屠宰、肉聯和食品加工等工作場合。

2、現有技術中的單軌衡結構如圖1~2所示，其包括安裝橫梁1，安裝橫梁1的上端設置有稱重傳感器2，稱重傳感器2上連接有掛架3，掛架3包括用于串連于輸送軌道上的掛架軌道4，掛架包括位于掛架軌道前后兩側的豎向掛桿，掛架軌道4、輸送軌道5的中部設置有沿左右方向延伸的用于掛鉤通過的掛鉤通道6。

3、使用時，將屠宰肉品掛于掛鉤上，掛鉤沿輸送軌道進行輸送，當掛鉤移動至掛架軌道上時，稱重傳感器就能夠?qū)Π煦^上的屠宰肉品進行稱重。現有的這種單軌衡存在的問題在于：根據相應的檢定規范，需要對單軌衡的稱重傳感器進行檢定校準，現有技術中的校準方式是直接將單軌衡中的稱重傳感器拆掉，把稱重傳感器拿到校準單位進行校準，這種校準方式存在以下問題：稱重傳感器的拆裝費時費力，而且將稱重傳感器拆卸后，單軌衡不能繼續工作，會影響工廠對屠宰肉品的輸送工作；還有就是，對稱重傳感器拆除后，稱重傳感器的校準環境將與稱重傳感器的實際工作環境不一致，無法保證對稱重傳感器的準確校準。

技術實現思路

1、本發明的目的在于提供一種無需拆裝可以實現對單軌衡的稱重傳感器進行在線校準的單軌衡校準裝置。

2、為解決上述技術問題，本發明中單軌衡校準裝置的技術方案如下：

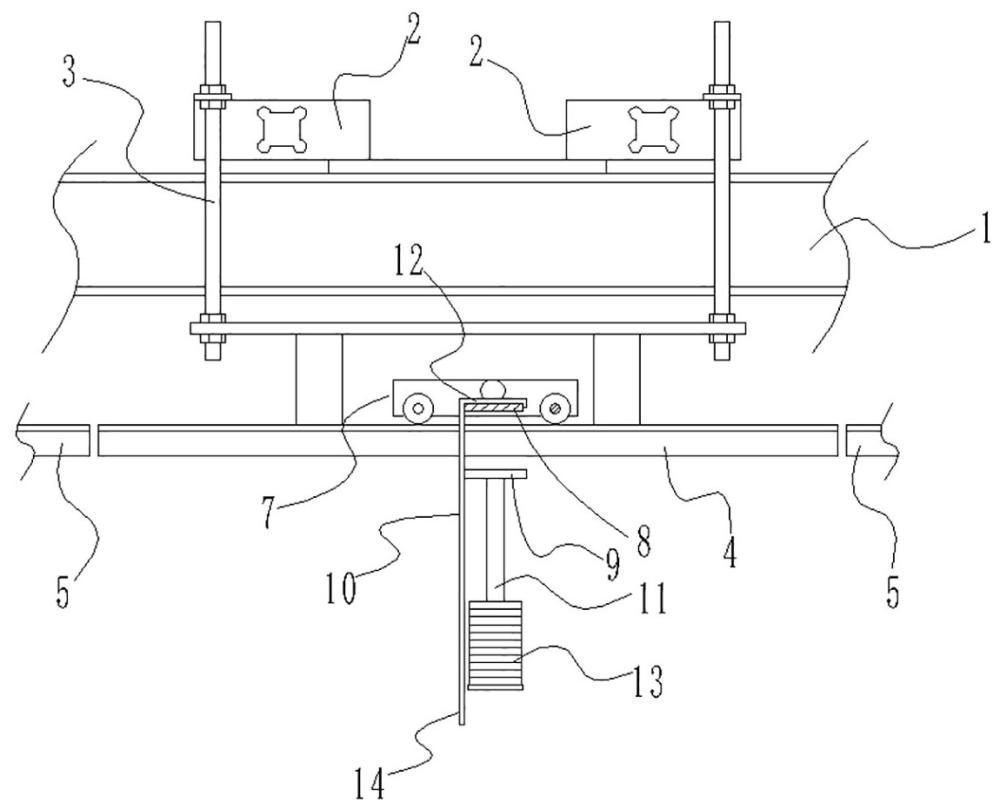

3、一種單軌衡校準裝置，包括用于沿掛架軌道上側左右行走的標準小車，標準小車包括前側車架板、后側車架板和連接于前側車架板與后側車架板之間的橫向掛板，前側車架板、后側車架板上設置有車輪和驅動對應車輪轉動的驅動電機，單軌衡校準裝置還包括用于經掛鉤通道與所述橫向掛板掛連的豎向掛桿，豎向掛桿上設置有砝碼連接軸，砝碼連接軸的底部設置有砝碼托板，砝碼托板上放置有多個套連于所述砝碼連接軸上的秤砣砝碼。

4、進一步的，所述豎向掛桿的上端右側設置有與所述橫向掛板適配掛連的掛板配合鉤，所述橫向掛板的截面為方形結構，掛板配合鉤的鉤部為與掛板適配止轉配合的方形槽結構。

5、進一步的，豎向掛桿右側固定有位于所述掛架軌道下側的連接板，連接板位于所述掛板配合鉤的正下側，砝碼連接軸固定于連接板的底部，豎向掛桿與砝碼連接軸并列布置，秤砣砝碼的開口側背向所述豎向掛桿。

6、進一步的，豎向掛桿的底部具有用于工作人員握持的位于砝碼托盤下側的握持部。

7、進一步的，車輪包括左側輪組和右側輪組，左側輪組包括轉動裝配于前側車架板上的第一車輪和轉動裝配于后側車架板上的第二車輪，驅動電機包括與第一車輪傳動連接的第一電機和與第二車輪傳動連接的第二電機，右側輪組包括轉動裝配于前側車架板上的第三車輪和轉動裝配于后側車架板上的第四車輪，第一車輪、第二車輪之間形成用于豎向掛桿與橫向掛板掛連時避讓所述豎向掛桿的掛桿避讓通道。

8、進一步的，第一電機的電機殼、第二電機的電機殼位于前側車架板與后側車架板之間，第一電機的電機殼固定于橫向掛板上側，第二電機的電機殼固定于橫向掛板上側，第一電機、第二電機的相對側用于與豎向掛桿限位配合以限制豎向掛桿前后移動。

9、進一步的，第一電機的電機軸由前側車架板前側穿出并與第一車輪的車輪軸傳動連接；第二電機的電機軸由后側車架板后側穿出并與第二車輪的車輪軸傳動連接。

10、本發明的有益效果為：本發明中，驅動電機工作，標準小車經輸送軌道移動至掛架軌道上，然后由掛架軌道移動至另外一側的輸送軌道，利用標準小車的自重、豎向掛桿的自重和秤砣砝碼的自重之和與單軌衡的稱重傳感器進行校準，不需要對單軌衡的稱重傳感器進行拆裝，減輕了稱重傳感器拆裝的工作量，稱重傳感器的校準環境與其工作環境一致，可以保證其校準精度，此外，校準過程很快就會完成，不會過渡影響工廠的生產任務。

技術特征：

1.一種單軌衡校準裝置，其特征在于：包括用于沿掛架軌道上側左右行走的標準小車，標準小車包括前側車架板、后側車架板和連接于前側車架板與后側車架板之間的橫向掛板，前側車架板、后側車架板上設置有車輪和驅動對應車輪轉動的驅動電機，單軌衡校準裝置還包括用于經掛鉤通道與所述橫向掛板掛連的豎向掛桿，豎向掛桿上設置有砝碼連接軸，砝碼連接軸的底部設置有砝碼托板，砝碼托板上放置有多個套連于所述砝碼連接軸上的秤砣砝碼。

2.根據權利要求1所述的單軌衡校準裝置，其特征在于：所述豎向掛桿的上端右側設置有與所述橫向掛板適配掛連的掛板配合鉤，所述橫向掛板的截面為方形結構，掛板配合鉤的鉤部為與掛板適配止轉配合的方形槽結構。

3.根據權利要求2所述的單軌衡校準裝置，其特征在于：豎向掛桿右側固定有位于所述掛架軌道下側的連接板，連接板位于所述掛板配合鉤的正下側，砝碼連接軸固定于連接板的底部，豎向掛桿與砝碼連接軸并列布置，秤砣砝碼的開口側背向所述豎向掛桿。

4.根據權利要求3所述的單軌衡校準裝置，其特征在于：豎向掛桿的底部具有用于工作人員握持的位于砝碼托盤下側的握持部。

5.根據權利要求1~4任意一項所述的單軌衡校準裝置，其特征在于：車輪包括左側輪組和右側輪組，左側輪組包括轉動裝配于前側車架板上的第一車輪和轉動裝配于后側車架板上的第二車輪，驅動電機包括與第一車輪傳動連接的第一電機和與第二車輪傳動連接的第二電機，右側輪組包括轉動裝配于前側車架板上的第三車輪和轉動裝配于后側車架板上的第四車輪，第一車輪、第二車輪之間形成用于豎向掛桿與橫向掛板掛連時避讓所述豎向掛桿的掛桿避讓通道。

6.根據權利要求5所述的單軌衡校準裝置，其特征在于：第一電機的電機殼、第二電機的電機殼位于前側車架板與后側車架板之間，第一電機的電機殼固定于橫向掛板上側，第二電機的電機殼固定于橫向掛板上側，第一電機、第二電機的相對側用于與豎向掛桿限位配合以限制豎向掛桿前后移動。

7.根據權利要求6所述的單軌衡校準裝置，其特征在于：第一電機的電機軸由前側車架板前側穿出并與第一車輪的車輪軸傳動連接；第二電機的電機軸由后側車架板后側穿出并與第二車輪的車輪軸傳動連接。

8.一種使用如權利要求1~7任意一項所述單軌衡校準裝置的校準方法，其特征在于：該方法包括以下步驟，第一步，將標準小車放置于掛架軌道旁的輸送軌道上；第二步，在秤砣砝碼未放置于砝碼托板上前，工作人員手持豎向掛桿的下部，豎向掛鉤上端的掛板配合鉤自下至上順次經過輸送軌道上的掛鉤通道和第一車輪第二車輪之間的掛桿避讓通道，然后豎向掛鉤上端的掛板配合鉤于橫向掛板鉤掛配合；第三步，工作人員將秤砣砝碼放置于砝碼托板上，驅動電機工作，標準小車經輸送軌道移動至掛架軌道上，然后由掛架軌道移動至另外一側的輸送軌道。

技術總結
本發明涉及一種單軌衡校準裝置及校準方法，包括用于沿掛架軌道上側左右行走的標準小車，標準小車包括前側車架板、后側車架板和連接于前側車架板與后側車架板之間的橫向掛板，前側車架板、后側車架板上設置有車輪和驅動對應車輪轉動的驅動電機，單軌衡校準裝置還包括用于經掛鉤通道與所述橫向掛板掛連的豎向掛桿，豎向掛桿上設置有砝碼連接軸，砝碼連接軸的底部設置有砝碼托板，砝碼托板上放置有多個套連于所述砝碼連接軸上的秤砣砝碼。本發明提供了一種無需拆裝可以實現對單軌衡的稱重傳感器進行在線校準的單軌衡校準裝置及使用該校準裝置的校準方法。

技術研發人員：何開宇,張華偉,李鵬飛,石巖,江浩,馮培培,石磊,張家興,龔凱,楊璐,李昕倫,王震楊,袁震
受保護的技術使用者：河南省計量測試科學研究院
技術研發日：
技術公布日：2025/4/28
